Дренажные трубопроводы — HITACHI UCX300

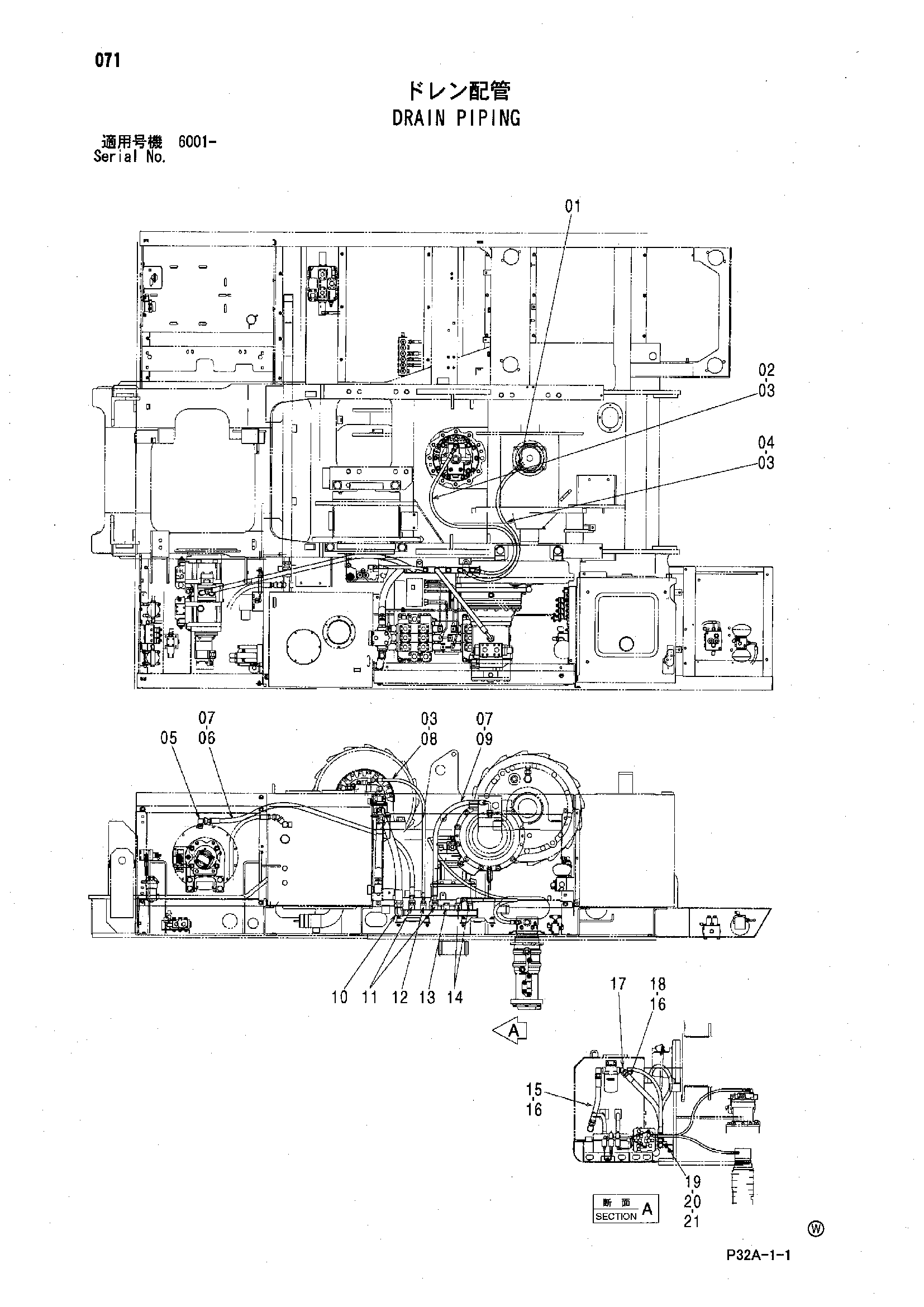

Заводская схема «Дренажные трубопроводы» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A853144 | Адаптер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4312003 | Шланг | 1 |
| 03 | 4138938 | Уплотнительное кольцо | 6 |
| 04 | 4197792 | Шланг | 1 |
| 05 | A853366 | Угловой штуцер | 1 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4316030 | Шланг | 1 |
| 07 | 4187308 | Уплотнительное кольцо | 4 |
| 08 | 4311997 | Шланг | 1 |
| 09 | 4247572 | Шланг | 1 |
| 10 | 8101382 | Трубка дренажный | 1 |
| 11 | A853166 | Адаптер | 2 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | A853164 | Адаптер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | A885006 | Пробка | 1 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | A853364 | Угловой штуцер | 2 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4407940 | Шланг | 1 |
| 16 | 4187329 | Уплотнительное кольцо | 4 |
| 17 | A853200 | Угловой штуцер | 1 |
| 17A | 970860 | Уплотнительное кольцо | 1 |
| 18 | 4640029 | Шланг | 1 |
| 19 | J271030 | Болт с шайбой | 2 |
| 19A | J901030 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | J950010 | Гайка | 2 |
| 21 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
