Крышка двигателя (3) — HITACHI UCX300

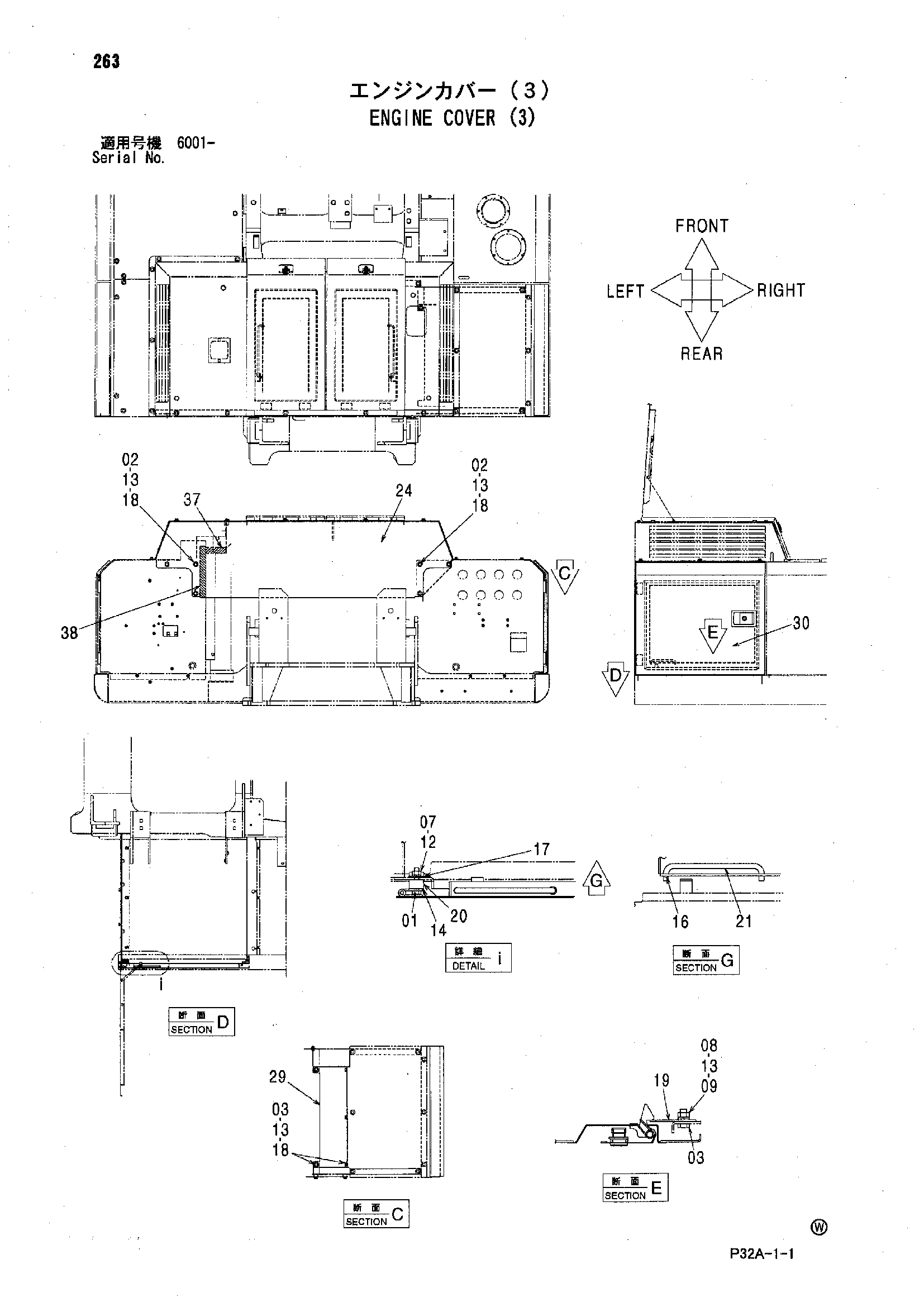

Заводская схема «Крышка двигателя (3)» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J900840 | Болт | 4 |
| 02 | J921020 | Болт | 6 |
| 03 | J921025 | Болт | 7 |
| 07 | J950008 | Гайка | 4 |
| 08 | J950010 | Гайка | 2 |
| 09 | A590110 | Плоская шайба | 2 |
| 12 | A590908 | Пружинная шайба | 4 |
| 13 | A590910 | Пружинная шайба | 13 |
| 14 | 3100040 | Стопорная пластина | 2 |
| 16 | A763020 | Шплинт | 1 |
| 17 | 3100044 | Пластина | 4 |
| 18 | J217083 | Шайба | 11 |
| 19 | 3100041 | Пластина | 1 |
| 20 | 3100042 | Пластина | 2 |
| 21 | 4639649 | Замок двери | 1 |
| 24 | 7049989 | Крышка | 1 |
| 29 | 3105676 | Крышка | 1 |
| 30 | 7048839 | Дверь | 1 |
| 37 | 4648652 | Резиновая прокладка | 1 |
| 38 | 4648653 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
