Барабан блокировка (передний) — HITACHI UCX300

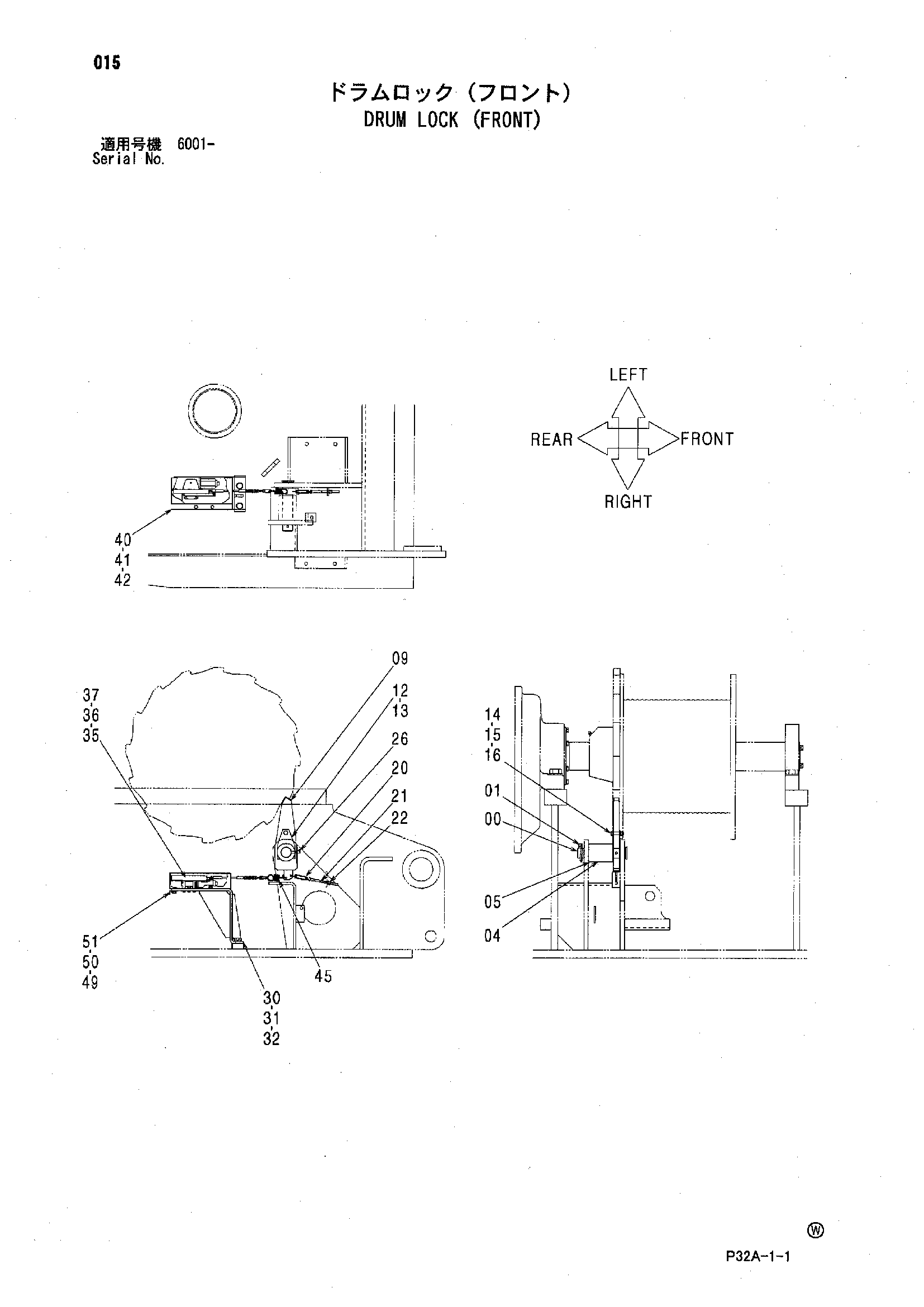

Заводская схема «Барабан блокировка (передний)» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4204483 | Палец | 1 |
| 01 | 9700006 | Палец кольцо | 1 |
| 04 | 4628499 | Проставка | 1 |
| 05 | 4155369 | Регулировочная шайба | 5 |
| 09 | 8098523 | Зуб | 1 |
| 12 | 4255160 | Регулировочная шайба | 4 |
| 13 | 4264932 | Регулировочная шайба | 2 |
| 14 | J901050 | Болт | 1 |
| 15 | A590910 | Пружинная шайба | 1 |
| 16 | J950010 | Гайка | 1 |
| 20 | 413431 | Пружина | 1 |
| 21 | 4142253 | Шток | 1 |
| 22 | M500807 | Гайка | 2 |
| 26 | J75581 | Пресс-маслёнка | 1 |
| 30 | 8098555 | Кронштейн | 1 |
| 31 | J901635 | Болт | 2 |
| 32 | A590916 | Пружинная шайба | 2 |
| 35 | 4318436 | Гидромотор | 1 |
| 36 | J900620 | Болт | 3 |
| 37 | A590906 | Пружинная шайба | 3 |
| 40 | 3075836 | Крышка | 1 |
| 41 | J900812 | Болт | 2 |
| 42 | A590908 | Пружинная шайба | 2 |
| 45 | 4405024 | Пружина | 1 |
| 49 | 4257159 | Кронштейн | 1 |
| 50 | A590910 | Пружинная шайба | 1 |
| 51 | J901016 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
