Насос комб.(1/4) — HITACHI UCX300

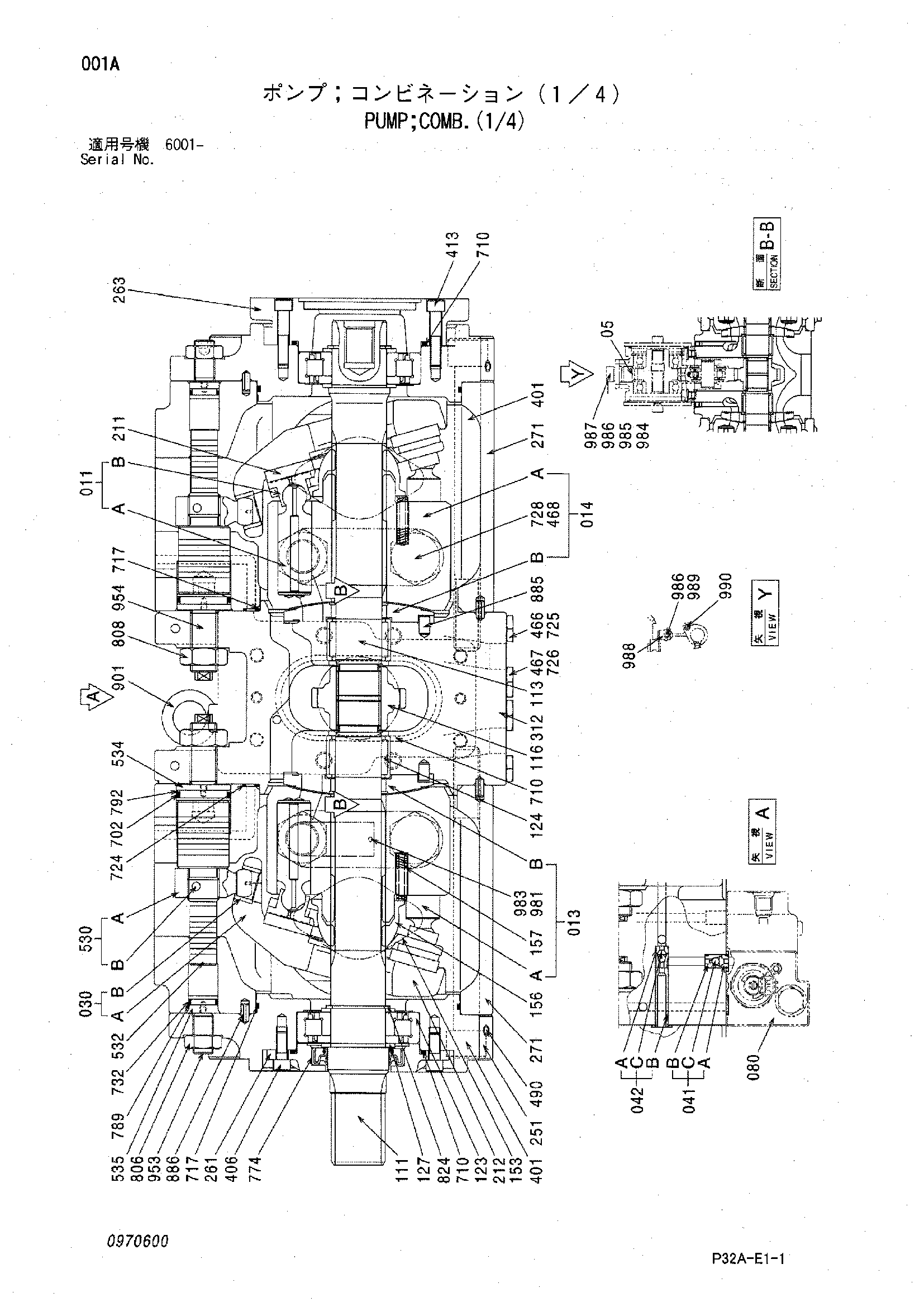

Заводская схема «Насос комб.(1/4)» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4639830 | Насос комб. | 1 | |
| 05 | 4612660 | Короб шестерня | 1 |
| 011 | 0708001 | Поршень в сборе | 2 |
| 013 | 0970601 | Гидроцилиндр в сборе | 1 |
| 014 | 0708002 | Гидроцилиндр в сборе | 1 |
| 030 | 0708003 | Пластина в сборе | 2 |
| 041 | 0708004 | Обратный клапан в сборе | 2 |
| 042 | 0708005 | Обратный клапан в сборе | 2 |
| 080 | 0970602 | Клапан | 1 |
| 111 | 0708006 | Вал | 1 |
| 113 | 0970603 | Вал | 1 |
| 116 | 0970604 | Шестерня | 1 |
| 123 | 0927704 | Подшипник | 2 |
| 124 | 0970605 | Подшипник | 2 |
| 127 | 0175208 | Проставка | 4 |
| 153 | 0708010 | Пластина | 2 |
| 156 | 0830401 | Втулка | 2 |
| 157 | 0708012 | Пружина | 18 |
| 211 | 0100014 | Пластина | 2 |
| 251 | 0708014 | Опора | 2 |
| 261 | 0708015 | Крышка | 1 |
| 263 | 0970606 | Крышка | 1 |
| 271 | 0708016 | Корпус насос | 2 |
| 312 | 0970607 | Блок | 1 |
| 401 | 0708020 | Болт с внутренним шестигранником | 8 |
| 406 | M340820 | Болт с внутренним шестигранником | 4 |
| 413 | 0135602 | Болт с внутренним шестигранником | 4 |
| 466 | 0236014 | Пробка | 2 |
| 467 | 0251913 | Пробка | 2 |
| 468 | 0175233 | Пробка | 4 |
| 490 | 0263019 | Пробка | 31 |
| 530 | 0708021 | Палец в сборе | 2 |
| 532 | 0708022 | Поршень | 2 |
| 534 | 0708023 | Ограничитель | 2 |
| 535 | 0708024 | Ограничитель | 2 |
| 702 | 0443412 | Уплотнительное кольцо | 2 |
| 710 | A811095 | Уплотнительное кольцо | 2 |
| 717 | A811145 | Уплотнительное кольцо | 4 |
| 724 | 4506408 | Уплотнительное кольцо | 16 |
| 725 | 957366 | Уплотнительное кольцо | 4 |
| 726 | 4509180 | Уплотнительное кольцо | 2 |
| 728 | 4506424 | Уплотнительное кольцо | 4 |
| 732 | 0443803 | Уплотнительное кольцо | 2 |
| 774 | 0970608 | Уплотнение | 1 |
| 789 | 4033725 | Опорное кольцо | 2 |
| 792 | 0708026 | Опорное кольцо | 2 |
| 806 | 0131108 | Стопорная гайка | 2 |
| 808 | 0451038 | Гайка | 2 |
| 824 | 962002 | Стопорное кольцо | 2 |
| 885 | 0175240 | Палец | 2 |
| 886 | 0244604 | Пружинный штифт | 4 |
| 901 | 4091248 | Болт проушина | 2 |
| 953 | 0708027 | Установочный винт | 2 |
| 954 | 0708028 | Установочный винт | 2 |
| 981 | 0931501 | Пластина | 1 |
| 983 | 0625509 | Палец | 2 |
| 984 | 0970609 | Датчик | 1 |
| 985 | 0970610 | Уплотнительное кольцо | 1 |
| 986 | 0970611 | Винт | 1 |
| 987 | 0970612 | Плоская шайба | 1 |
| 988 | 0970613 | Крамп | 1 |
| 989 | 0970614 | Шайба | 1 |
| 990 | 0237902 | Болт с внутренним шестигранником | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
