Аутригер клапан — HITACHI UCX300

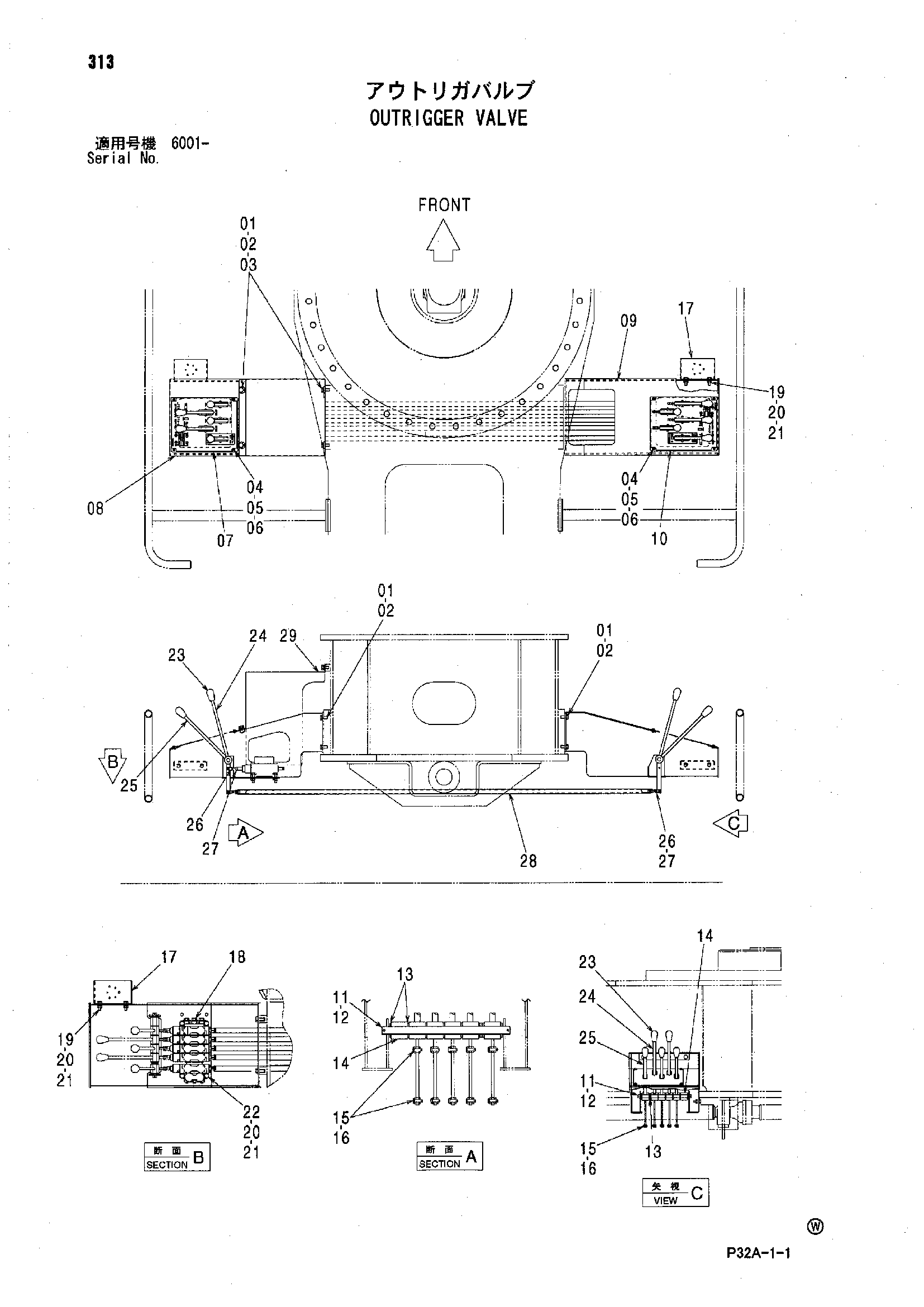

Заводская схема «Аутригер клапан» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J921225 | Болт | 12 |
| 02 | A590912 | Пружинная шайба | 12 |
| 03 | A590112 | Плоская шайба | 4 |
| 04 | M430613 | Винт | 8 |
| 05 | A590906 | Пружинная шайба | 8 |
| 06 | A590106 | Плоская шайба | 8 |
| 07 | 2052995 | Информационная табличка | 1 |
| 07 | 2053001 | Информационная табличка | 1 |
| 08 | 8101599 | Кронштейн | 1 |
| 09 | 8101600 | Кронштейн | 1 |
| 10 | 2053016 | Информационная табличка | 1 |
| 10 | 2053012 | Информационная табличка | 1 |
| 11 | 4639768 | Палец | 2 |
| 12 | A764025 | Шплинт | 4 |
| 13 | A590116 | Плоская шайба | 20 |
| 14 | 4639436 | Проставка | 2 |
| 15 | 4639611 | Палец | 15 |
| 16 | A761616 | Шплинт | 15 |
| 17 | 4639451 | Кронштейн | 2 |
| 18 | 4633046 | Гидрораспределитель | 1 |
| 19 | J921030 | Болт | 4 |
| 20 | A590910 | Пружинная шайба | 8 |
| 21 | J950010 | Гайка | 8 |
| 22 | J921040 | Болт | 4 |
| 23 | 4639618 | Ручка | 10 |
| 24 | 9764817 | Рычаг | 5 |
| 25 | 9765437 | Рычаг | 5 |
| 26 | 4639616 | Концевой вилка | 15 |
| 27 | J950008 | Гайка | 15 |
| 28 | 9765438 | Шток | 5 |
| 29 | 3105670 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
