Момент ограничитель (HL-9A) — HITACHI UCX300

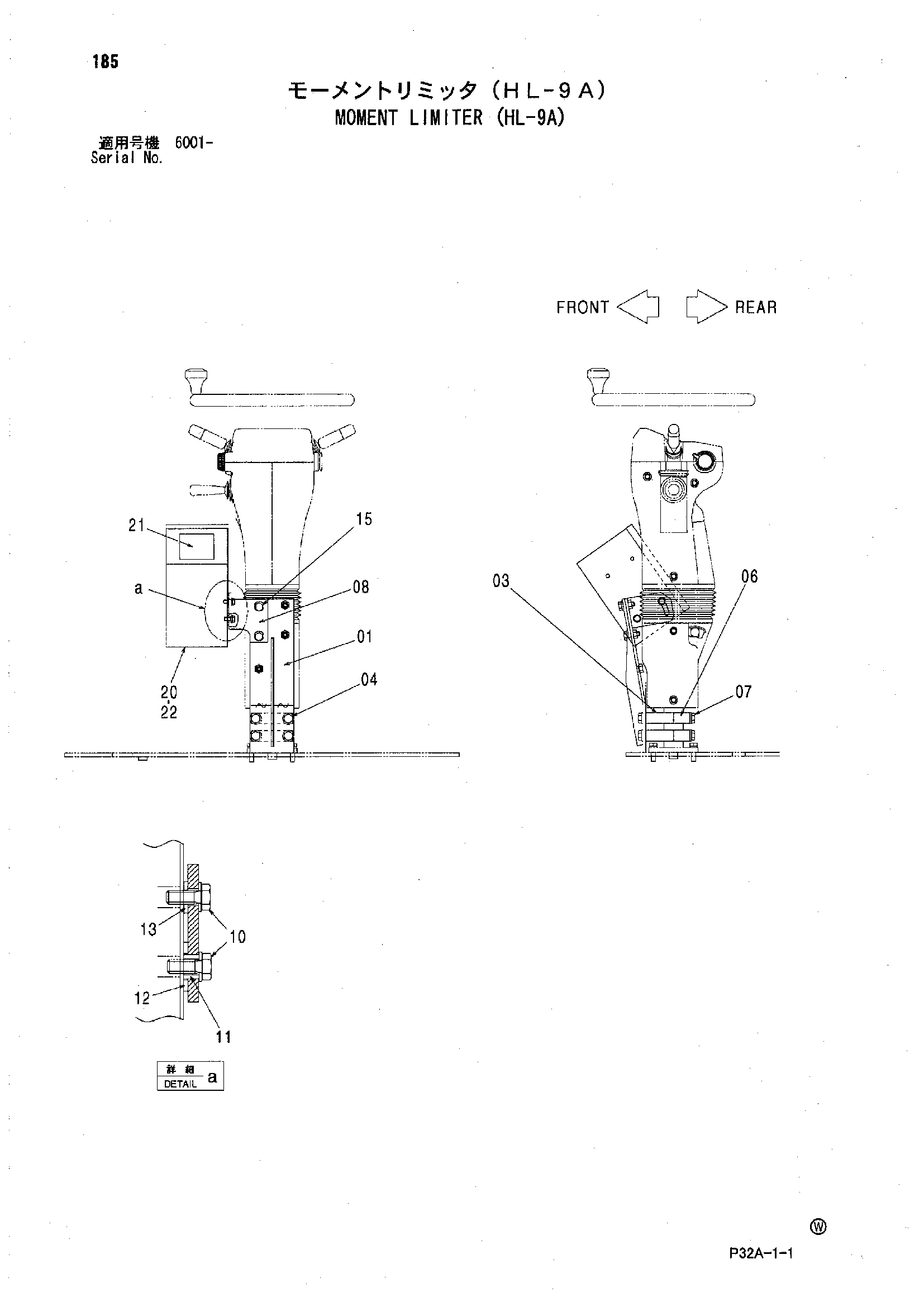

Заводская схема «Момент ограничитель (HL-9A)» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8101006 | Кронштейн | 1 |
| 03 | 4638386 | Хомут трубки | 2 |
| 04 | J271225 | Болт с шайбой | 4 |
| 04A | J901225 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 06 | 4638385 | Хомут трубки | 2 |
| 07 | J271260 | Болт с шайбой | 4 |
| 07A | J901260 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | 4644594 | Кронштейн | 1 |
| 10 | J260820 | Болт с шайбой | 2 |
| 10A | J900820 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 11 | 4327006 | Проставка | 1 |
| 12 | A590114 | Плоская шайба | 1 |
| 13 | J222008 | Шайба | 1 |
| 15 | J271030 | Болт с шайбой | 2 |
| 15A | J901030 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 20 | 9251126 | Момент ограничитель | 1 |
| 21 | 4601599 | Информационная табличка | 1 |
| 22 | 9254547 | Кассет | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
