Гидроцилиндр. аутригер — HITACHI UCX300

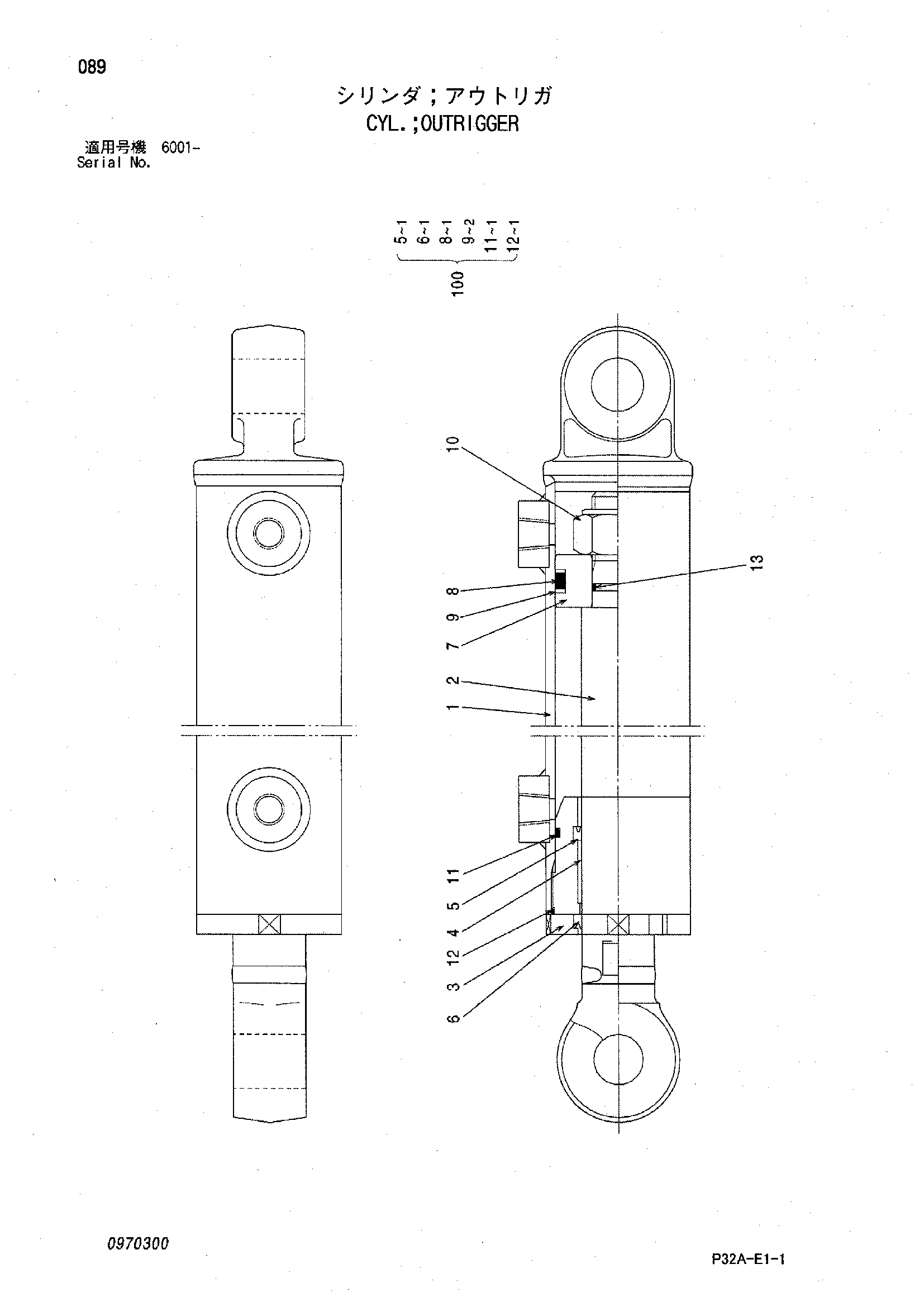

Заводская схема «Гидроцилиндр. аутригер» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4639766 | Гидроцилиндр. аутригер | 1 | |
| 1 | 0970301 | Труба гидроцилиндра | 1 |
| 2 | 0970302 | Шток поршня | 1 |
| 3 | 0970303 | HED гидроцилиндр. | 1 |
| 4 | 0109505 | Втулка | 1 |
| 5 | 0341206 | U-образная манжета | 1 |
| 6 | 0109509 | Кольцо | 1 |
| 7 | 0970304 | Поршень | 1 |
| 8 | 4506147 | Уплотнительное кольцо | 1 |
| 9 | 0970305 | Опорное кольцо | 2 |
| 10 | 0105507 | U-образная гайка | 1 |
| 11 | 4038875 | Уплотнительное кольцо | 1 |
| 12 | A811060 | Уплотнительное кольцо | 1 |
| 13 | 4506420 | Уплотнительное кольцо | 1 |
| 100 | 4655511 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
