Стрела ограничитель подъёма предотвращение устройство — HITACHI UCX300

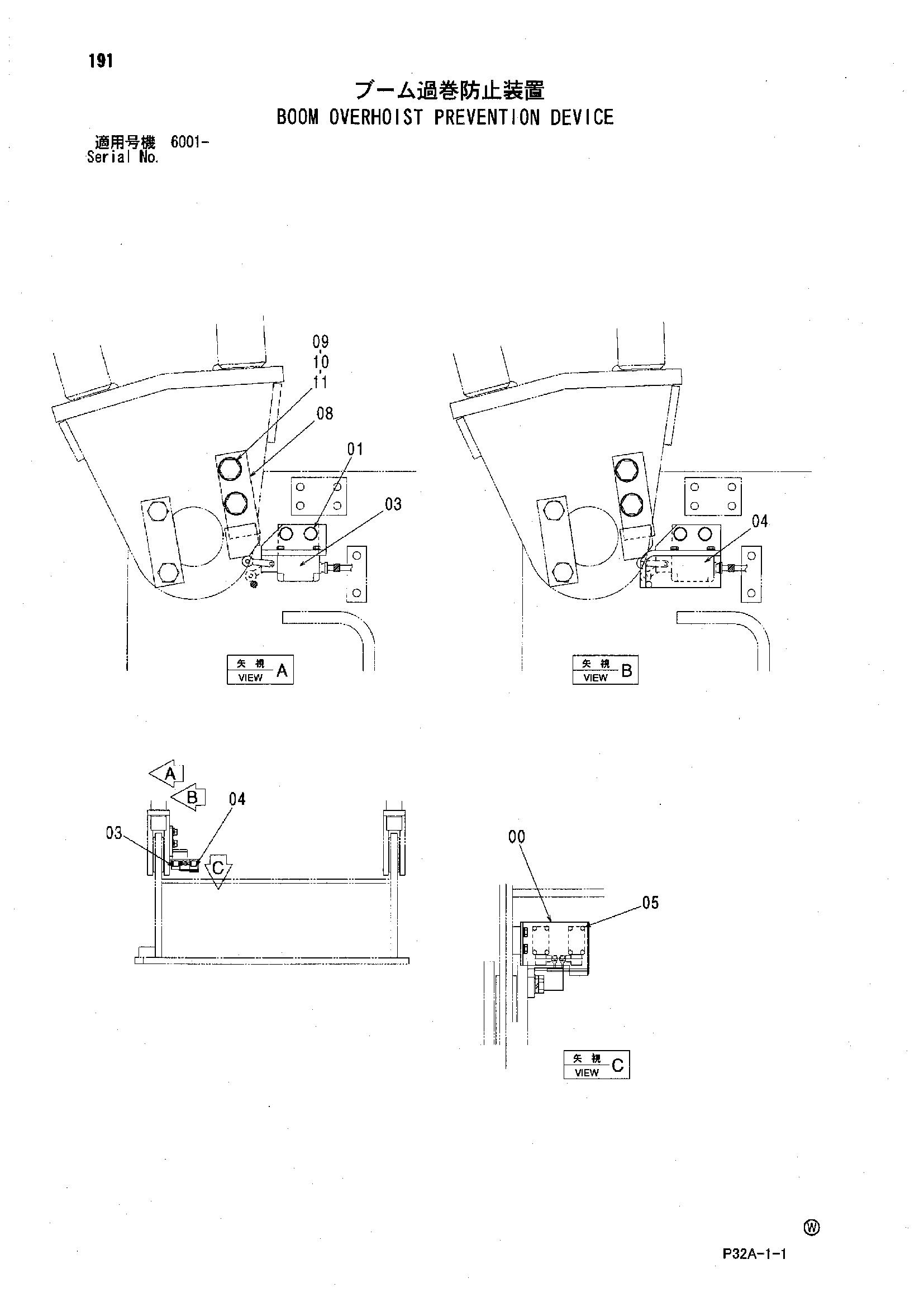

Заводская схема «Стрела ограничитель подъёма предотвращение устройство» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8085510 | Кронштейн | 1 |
| 01 | J271220 | Болт с шайбой | 2 |
| 01A | J901220 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | 4459175 | Выключатель концевой | 1 |
| 04 | 4459176 | Выключатель концевой | 1 |
| 05 | J260620 | Болт с шайбой | 8 |
| 05A | J900620 | Болт | 1 |
| 05B | A590106 | Плоская шайба | 1 |
| 08 | 9757213 | Ответная планка | 1 |
| 09 | J932045 | Болт | 2 |
| 10 | A590920 | Пружинная шайба | 2 |
| 11 | A590120 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
