Стрела вставка 6m — HITACHI UCX300

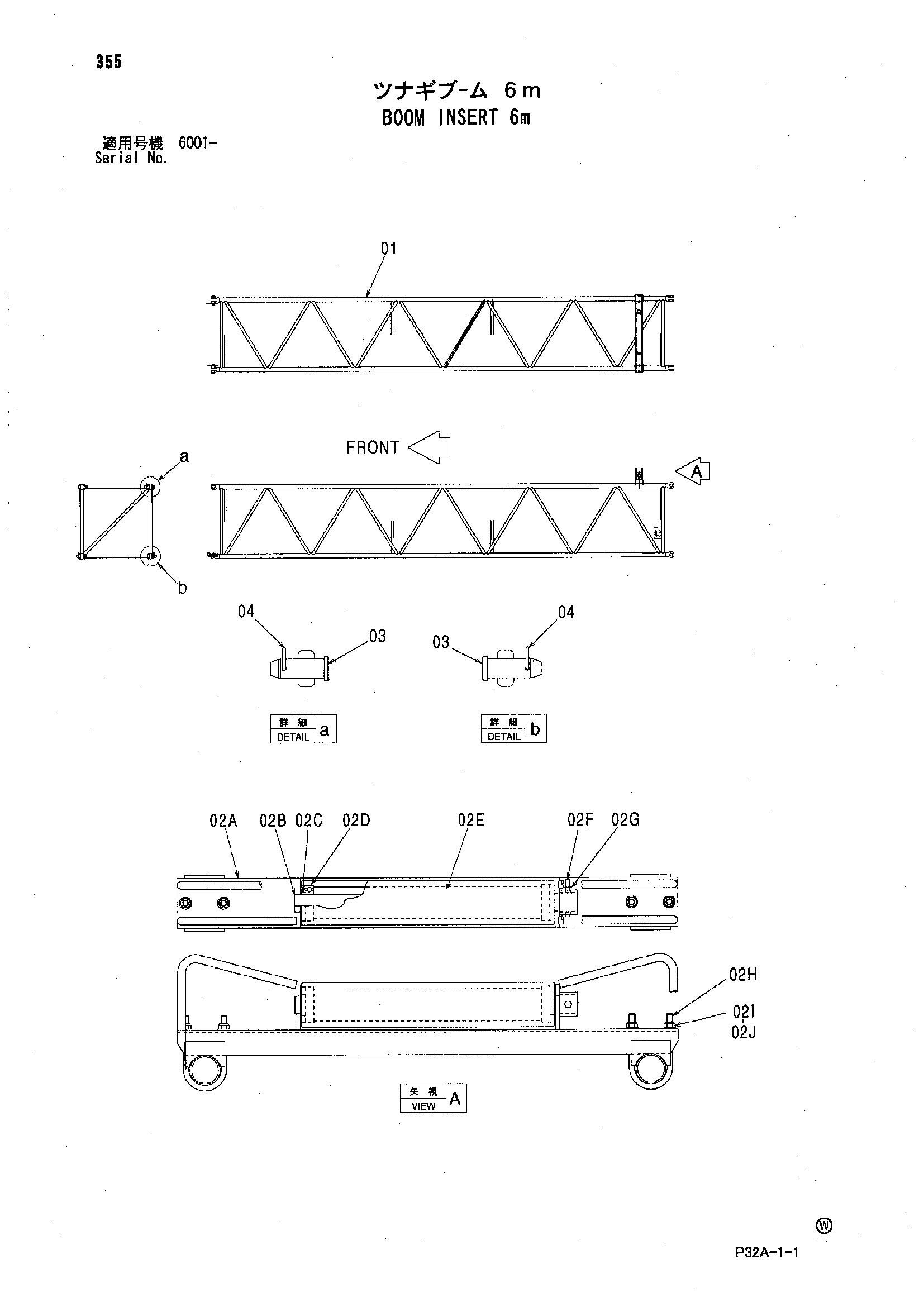

Заводская схема «Стрела вставка 6m» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9258315 | Стрела вставка в сборе | 1 | |
| 01 | 6024277 | Стрела вставка | 1 |
| 02 | 9258035 | Направляющая роолер | 1 |
| 02A | 8101427 | Кронштейн | 1 |
| 02B | 4639462 | Палец | 1 |
| 02C | 4125057 | Проставка | 2 |
| 02D | 4117230 | Подшипник болл | 2 |
| 02E | 3105802 | Ролик | 1 |
| 02F | J900870 | Болт | 1 |
| 02G | 4030364 | U-образная гайка | 1 |
| 02H | 4639775 | U-образный болт | 2 |
| 02I | M660012 | U-образная гайка | 4 |
| 02J | A590112 | Плоская шайба | 4 |
| 03 | 2051153 | Палец | 4 |
| 04 | 414322 | Стопорный палец | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
