Аутригер — HITACHI UCX300

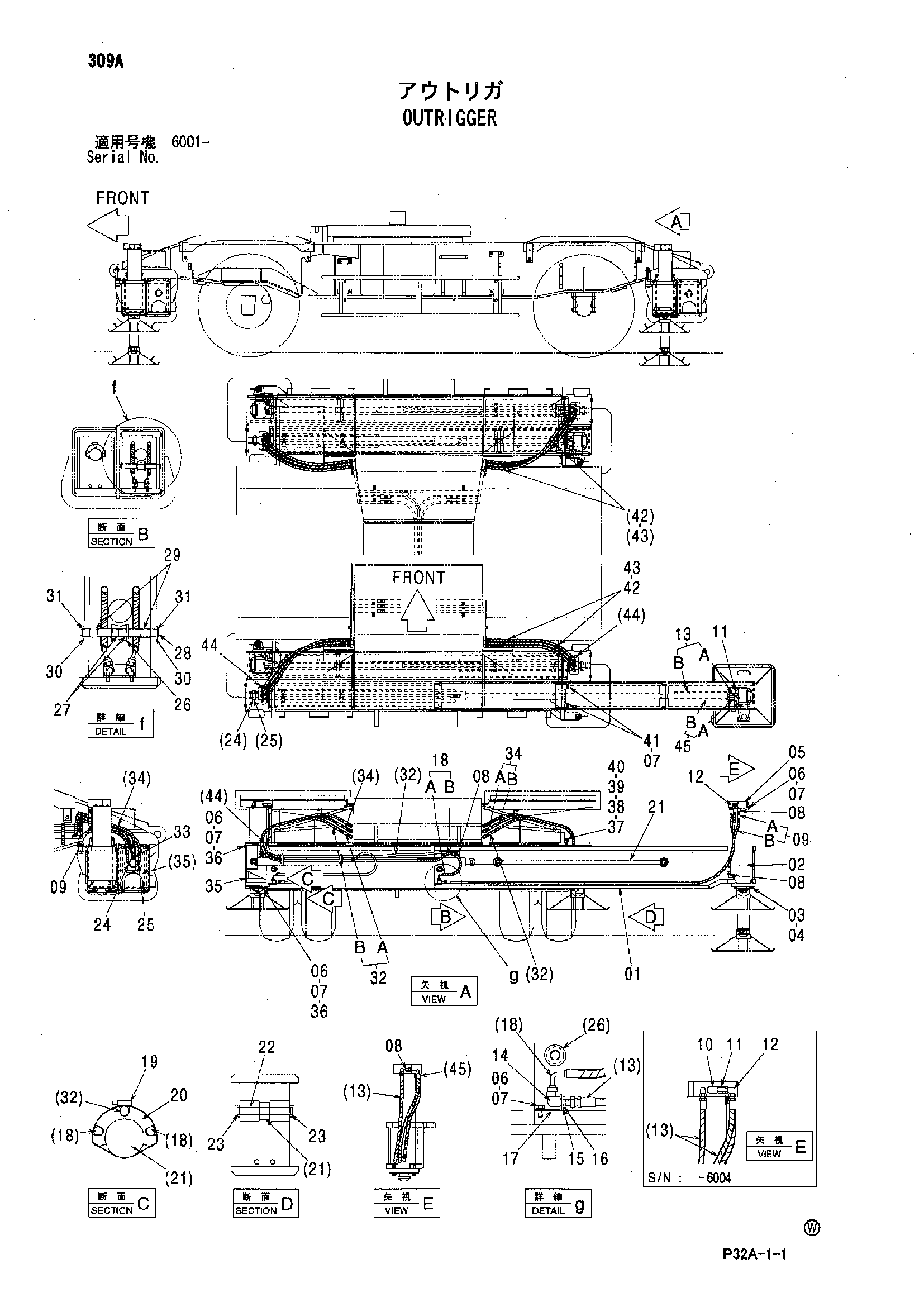

Заводская схема «Аутригер» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4632736	Беам оут-риггер	4
02	4633317	Гидроцилиндр. джакк	4
03	J921260	Болт	16
04	A590912	Пружинная шайба	16
05	8102936	Крышка	4
06	J921016	Болт	32
07	A590910	Пружинная шайба	40
08	4154657	Угловой штуцер	12
08	4154657	Угловой штуцер	16
09	9258531	Шланг в сборе	4
09A	4275999	Шланг	1
09B	4327294	Защитный кожух	1
10	94-0631	Угловой штуцер	4
11	4292824	Адаптер	8
11	4292824	Адаптер	4
12	A852333	Угловой штуцер	8
12	A852333	Угловой штуцер	4
12A	4509180	Уплотнительное кольцо	1
13	9252654	Шланг в сборе	8
13	9252654	Шланг в сборе	4
13A	4305247	Шланг	1
13B	4327294	Защитный кожух	2
14	4285863	Угловой штуцер	8
15	A590114	Плоская шайба	8
16	4202531	Гайка	8
17	4639483	Кронштейн	4
18	9252655	Шланг в сборе	8
18A	4315363	Шланг	1
18B	4327294	Защитный кожух	4
19	4503469	Хомут шланга	8
20	4639617	Резиновая прокладка	8
21	4639766	Гидроцилиндр. аутригер	4
22	4639470	Палец	4
23	942517	Стопорное кольцо	8
24	4639605	Палец	4
25	A766040	Шплинт	8
26	4639440	Ролик	4
27	4639731	Втулка	8
28	4639472	Палец	4
29	4159941	Проставка	8
30	A590120	Плоская шайба	8
31	959500	Стопорное кольцо	8
32	9252653	Шланг в сборе	4
32A	4283731	Шланг	1
32B	4327294	Защитный кожух	3
33	4215650	Адаптер	4
34	9252652	Шланг в сборе	4
34A	4263042	Шланг	1
34B	4327294	Защитный кожух	2
35	8101439	Крышка	4
36	A590110	Плоская шайба	16
37	4639685	Механизм натяжения	4
38	4639687	Механизм натяжения	4
39	4631595	Механизм натяжения	4
40	4639689	Механизм натяжения	4
41	J921020	Болт	8
42	4055311	Ленточный зажим	100
43	4121859	Ленточный зажим	20
44	4640419	Амортизатор резиновый	4
45	9260339	Шланг в сборе	4
45A	4315362	Шланг	1
45B	4327294	Защитный кожух	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
