Пилотные гидролинии (A) — HITACHI UCX300

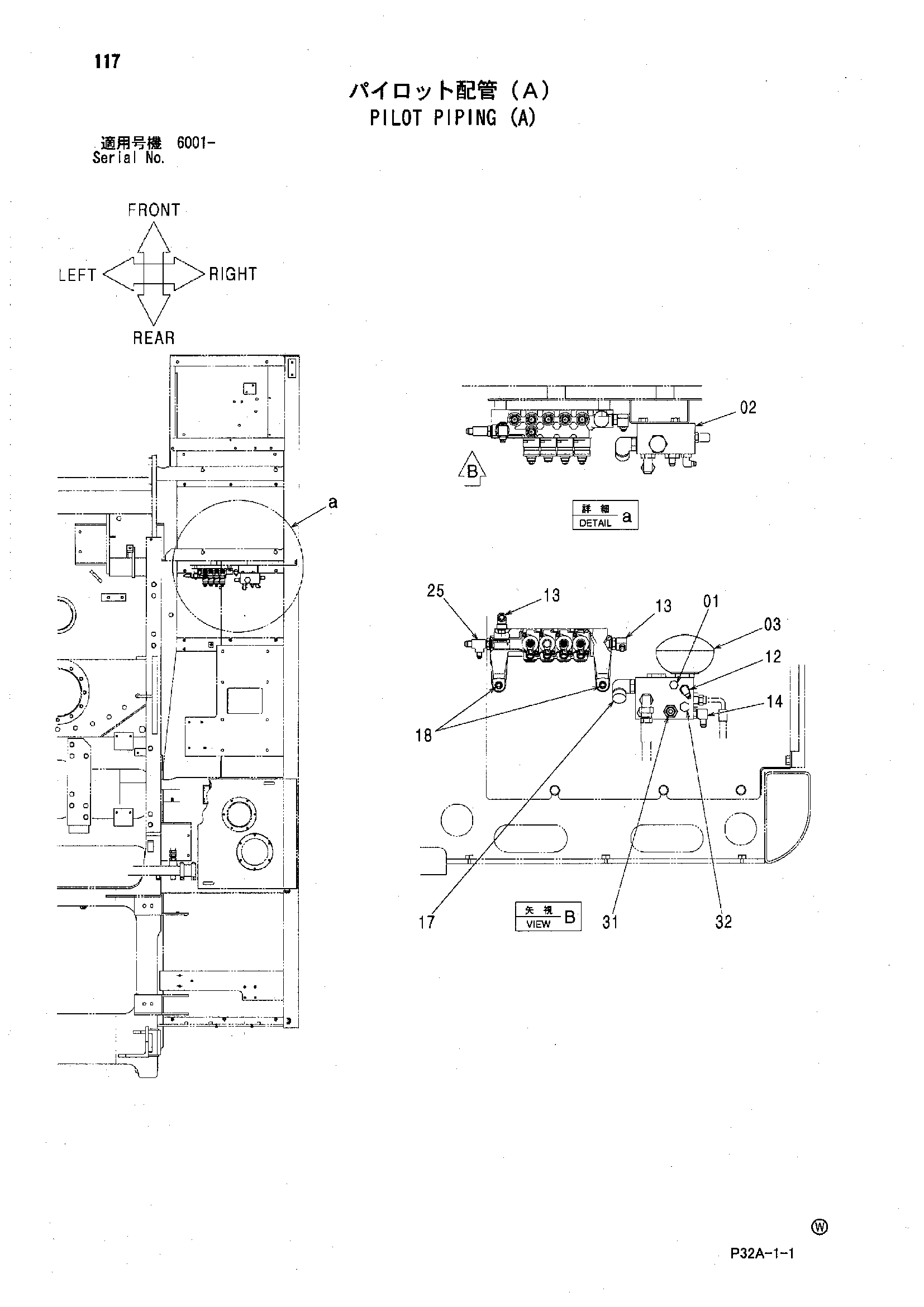

Заводская схема «Пилотные гидролинии (A)» для HITACHI UCX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271090 | Болт с шайбой | 2 |
| 01A | J901090 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4467200 | Предохранительный клапан | 1 |
| 03 | 4459334 | Гидроаккумулятор | 1 |
| 12 | A852322 | Угловой штуцер | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852333 | Угловой штуцер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | A852323 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A853346 | Угловой штуцер | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | J781030 | Болт с внутренним шестигранником | 2 |
| 25 | 4239713 | Тройник | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | A852143 | Адаптер | 1 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 32 | A885002 | Пробка | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UCX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
