Гидроцилиндр — HITACHI TX75US

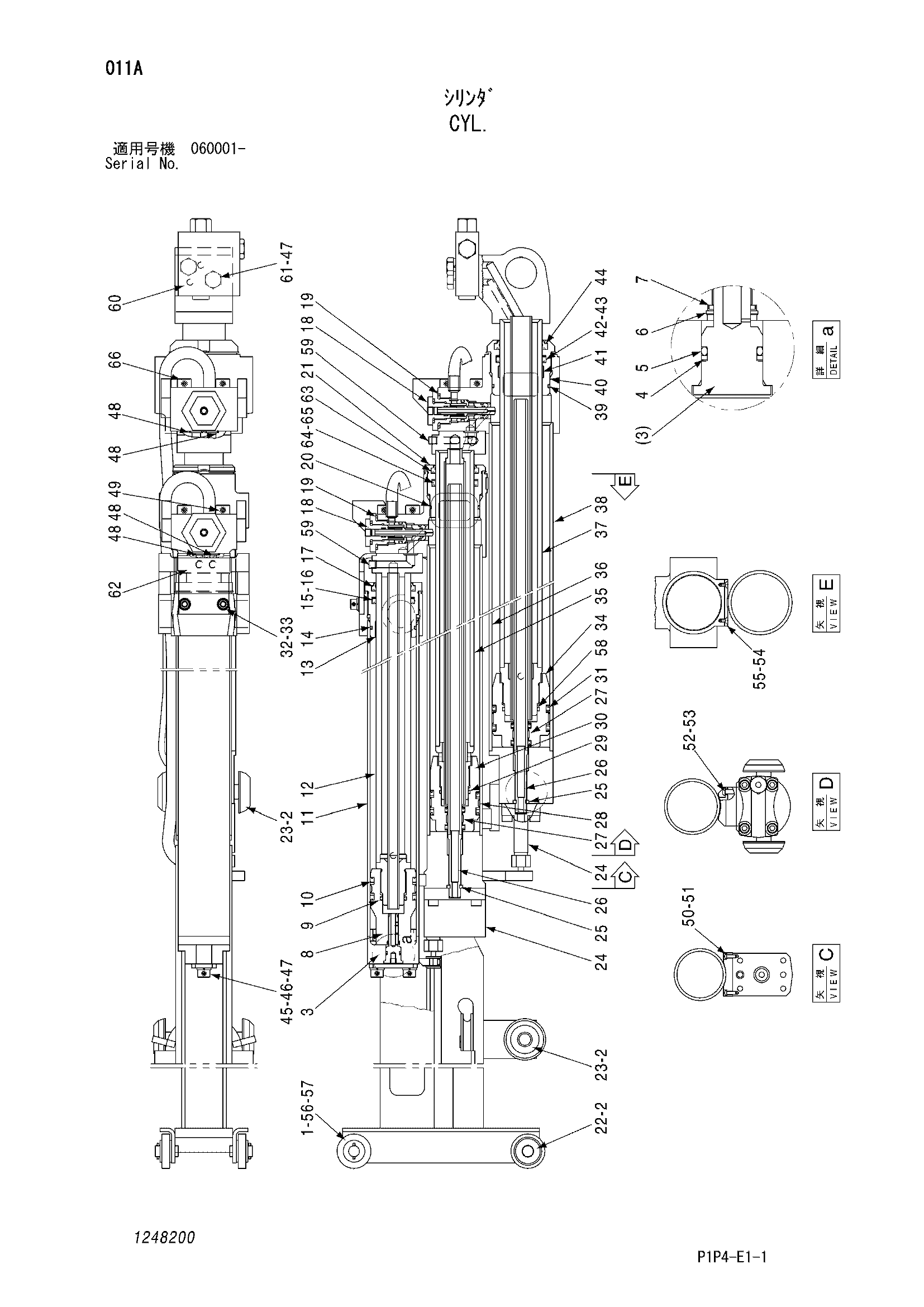

Заводская схема «Гидроцилиндр» для HITACHI TX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4713526	Гидроцилиндр	1
1	1248201	Ролик	2
2	1232825	Стопорное кольцо	6
3	1248202	Плунжер	1
4	1248203	Опорное кольцо	1
5	1248204	Уплотнительное кольцо	1
6	1248205	Стопорное кольцо	1
7	1248206	Уплотнение	1
8	1248207	Поршень	1
9	1248208	Уплотнительное кольцо	1
10	1248209	Подшипник. плане	1
11	1248210	Гидроцилиндр	1
12	1248211	Шток	1
13	1248212	Крышка	1
14	A811055	Уплотнительное кольцо	1
15	1248213	Манжета	1
16	1248214	Опорное кольцо	1
17	1248215	Пылезащитное уплотнение	1
18	1248216	Обратный клапан	2
19	1248217	Уплотнительное кольцо	2
20	1248218	Уплотнительное кольцо	1
21	1248219	Крышка	1
22	1248220	Ролик	2
23	1248221	Ролик	4
24	1248222	Обратный клапан	2
25	1248223	Ограничитель	4
26	1248224	Трубка	2
27	1248225	Подшипник. плане	2
28	1248226	Подшипник. плане	1
29	1248227	Уплотнительное кольцо	1
30	1248228	Поршень	1
31	1248229	Подшипник. плане	1
32	1248230	Болт с внутренним шестигранником	2
33	0955518	Пружинная шайба	2
34	1248231	Поршень	1
35	1248232	Шток	1
36	1248233	Гидроцилиндр	1
37	1248234	Шток	1
38	1248235	Гидроцилиндр	1
39	1229607	Уплотнительное кольцо	1
40	1248236	Крышка	1
41	1248237	Подшипник. плане	1
42	1248238	Манжета	1
43	1248239	Опорное кольцо	1
44	1248240	Пылезащитное уплотнение	1
45	1248241	Пластина	1
46	1248242	Болт с внутренним шестигранником	2
47	A590910	Пружинная шайба	4
48	1235204	Уплотнительное кольцо	4
49	1248243	Болт с внутренним шестигранником	4
50	1248244	Пластина скольжение	1
51	1248119	Винт	2
52	1248245	Пластина скольжение	1
53	1232709	Болт	2
54	1248246	Пластина скольжение	1
55	1248247	Винт	2
56	1248248	Пружинный штифт	2
57	1232740	Плоская шайба	4
58	1248249	Уплотнительное кольцо	1
59	1236201	Пробка	3
60	1248250	Тормозной клапан	1
61	1229601	Болт	2
62	1248251	Опора	1
63	1232822	Пылезащитное уплотнение	1
64	1232821	Манжета	1
65	1248252	Опорное кольцо	1
66	1248253	Болт с внутренним шестигранником	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI TX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
