Пилотные гидролинии (7) — HITACHI TX75US

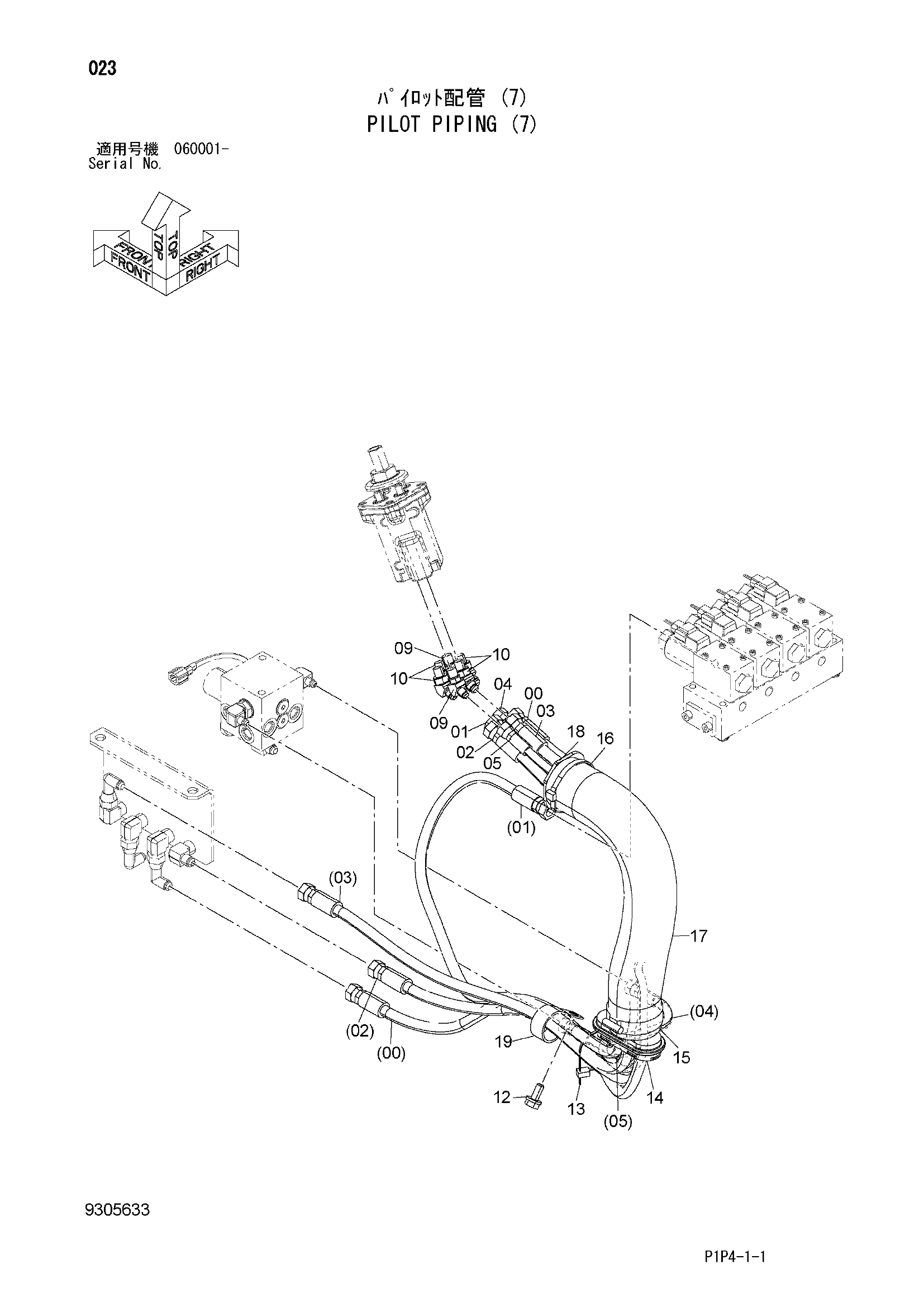

Заводская схема «Пилотные гидролинии (7)» для HITACHI TX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4703828 | Шланг | 1 |
| 01 | 4703829 | Шланг | 1 |
| 02 | 4703830 | Шланг | 1 |
| 03 | 4703831 | Шланг | 1 |
| 04 | 4670997 | Шланг | 1 |
| 05 | 4678295 | Шланг | 1 |
| 09 | A852222 | Угловой штуцер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852223 | Угловой штуцер | 4 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | J271025 | Болт с шайбой | 1 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 4055312 | Ленточный зажим | 1 |
| 14 | 2046296 | Втулка | 1 |
| 15 | 4351774 | Хомут провод | 1 |
| 16 | 4323613 | Ленточный зажим | 1 |
| 17 | 4629782 | Шланг | 1 |
| 18 | 3079728 | Втулка | 1 |
| 19 | 4190291 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
