Пилотные гидролинии (12) — HITACHI TX75US

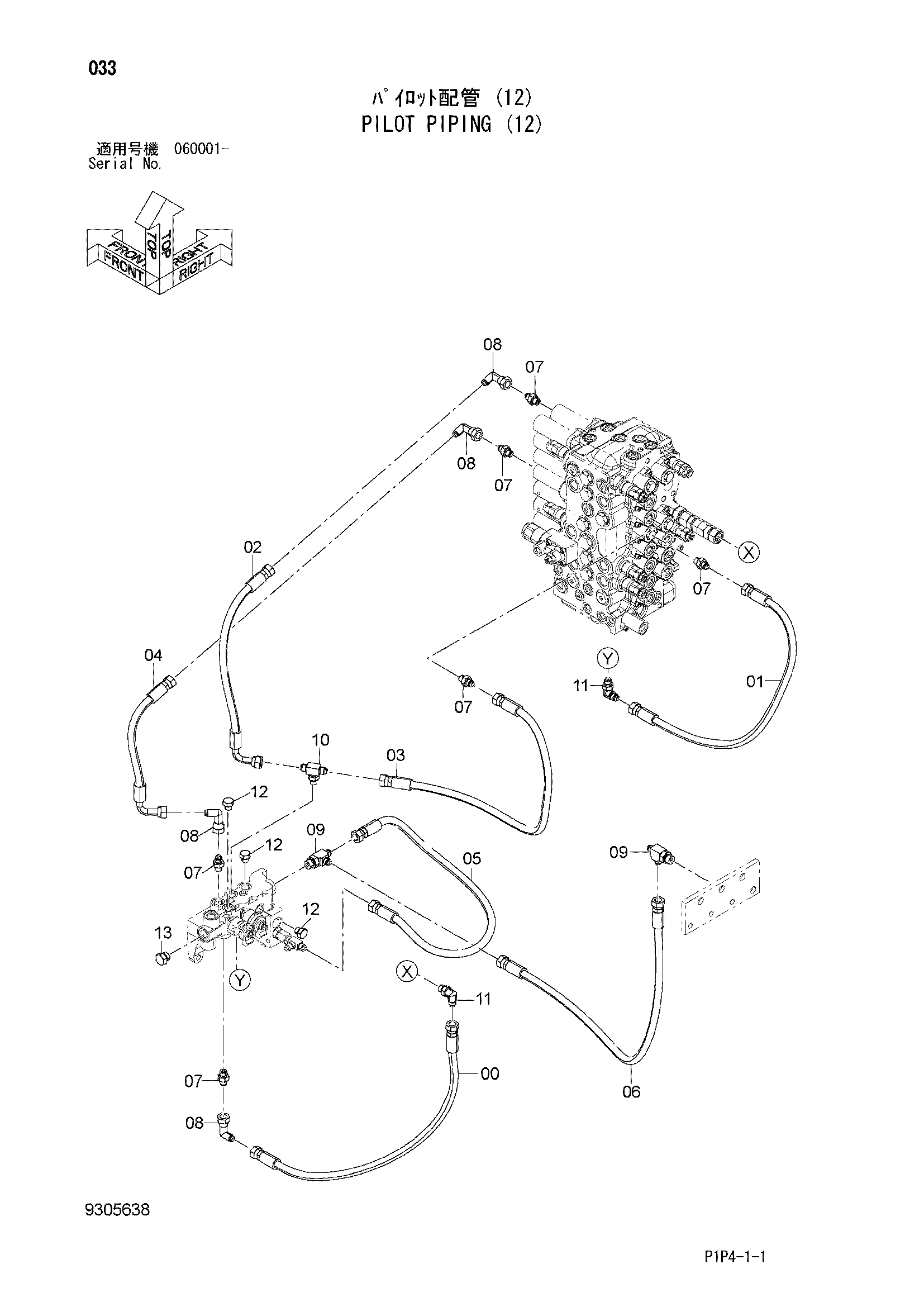

Заводская схема «Пилотные гидролинии (12)» для HITACHI TX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4705739 | Шланг | 1 |
| 01 | 4705740 | Шланг | 1 |
| 02 | 4705741 | Шланг | 1 |
| 03 | 4705742 | Шланг | 1 |
| 04 | 4705743 | Шланг | 1 |
| 05 | 4705744 | Шланг | 1 |
| 06 | 4705745 | Шланг | 1 |
| 07 | A852123 | Адаптер | 6 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4239976 | Унион S | 4 |
| 09 | A852433 | Тройник | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852523 | Тройник | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852323 | Угловой штуцер | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A885002 | Пробка | 3 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A885003 | Пробка | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
