Поворот мотион сигнализация — HITACHI TX75US

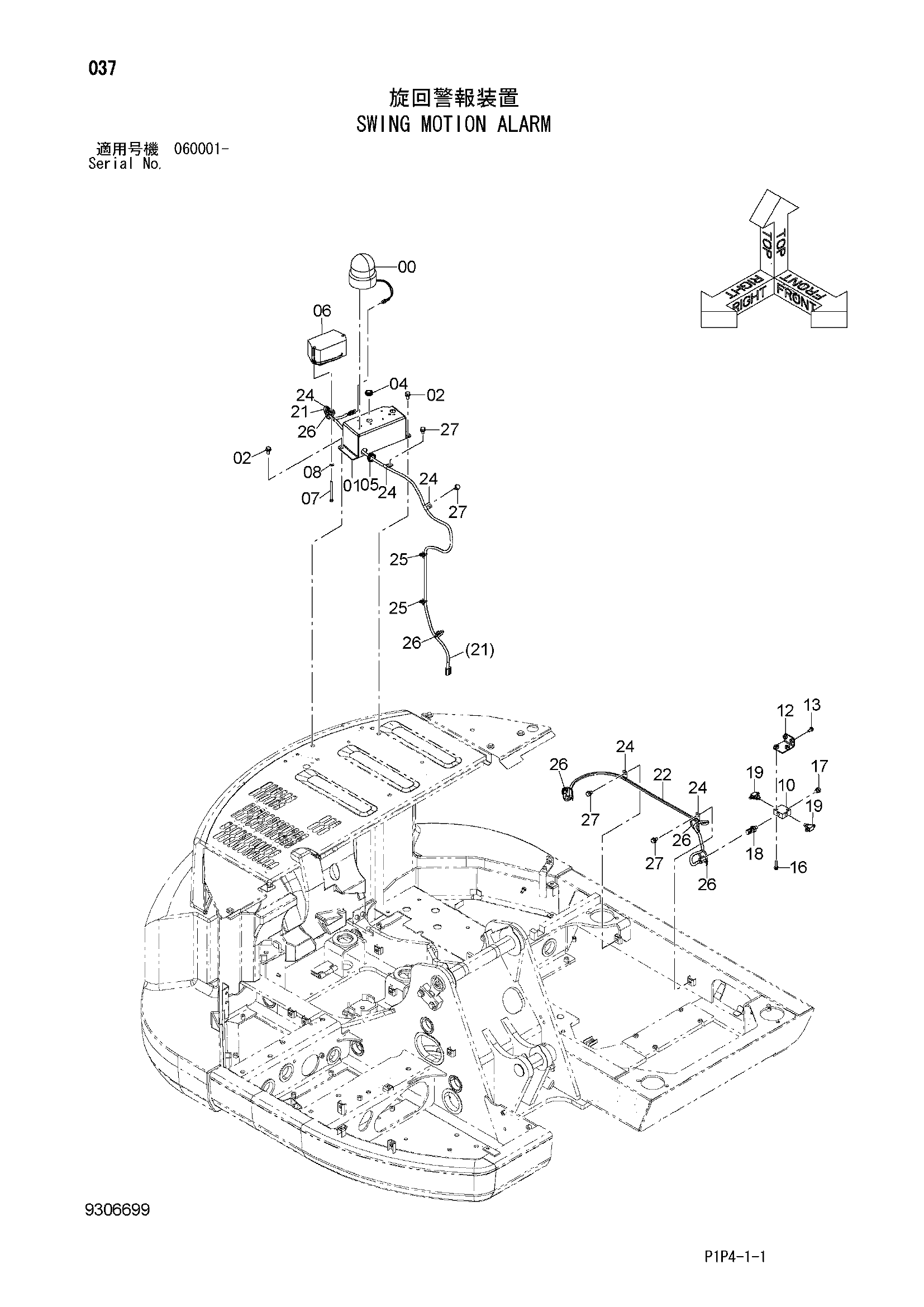

Заводская схема «Поворот мотион сигнализация» для HITACHI TX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4310604 | Патлите | 1 |
| 00A | 4614254 | Крышка | 1 |
| 00B | 4619772 | Лампа | 1 |
| 01 | 8114570 | Кронштейн | 1 |
| 02 | J271025 | Болт с шайбой | 3 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | 94-2816 | Резиновая втулка | 1 |
| 05 | 4398567 | Резиновая втулка | 1 |
| 06 | 4637647 | Зуммер | 1 |
| 07 | J900800 | Болт | 2 |
| 08 | A590108 | Плоская шайба | 2 |
| 10 | 4411001 | Челночный клапан | 1 |
| 12 | 9771367 | Кронштейн | 1 |
| 13 | J260820 | Болт с шайбой | 2 |
| 13A | J900820 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 16 | J260840 | Болт с шайбой | 2 |
| 16A | J900840 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 17 | A885002 | Пробка | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4436535 | Датчик давления | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852523 | Тройник | 2 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 3114378 | Жгут проводов | 1 |
| 22 | 4689706 | Жгут проводов | 1 |
| 24 | 4190261 | Зажим | 5 |
| 25 | 4254600 | Зажим | 2 |
| 26 | 4055312 | Ленточный зажим | 5 |
| 27 | J271020 | Болт с шайбой | 4 |
| 27A | J901020 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
