Крюк — HITACHI TX75US

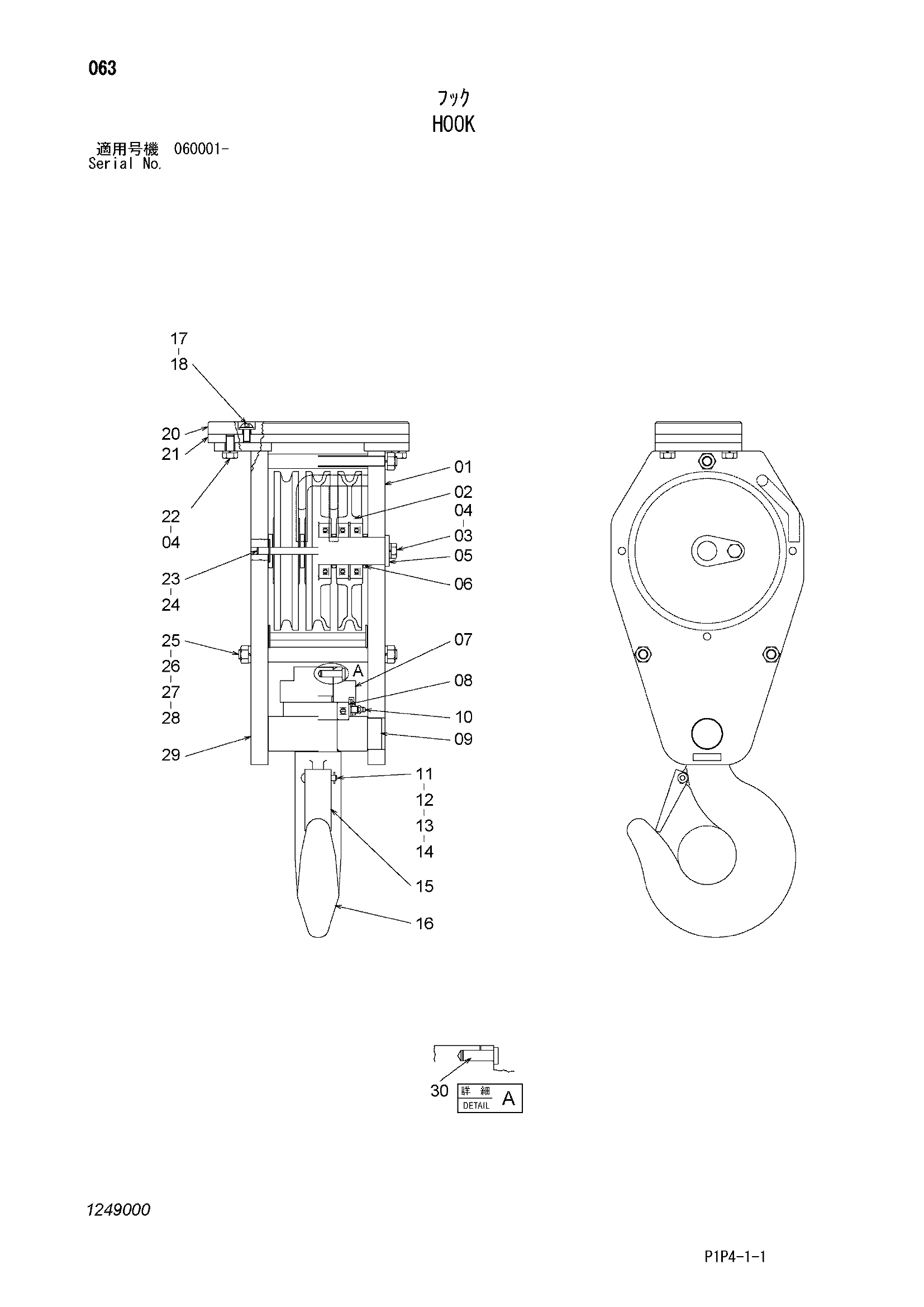

Заводская схема «Крюк» для HITACHI TX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4713534 | Крюк | 1 | |
| 01 | 1249001 | Пластина | 1 |
| 02 | 1248004 | Канатный блок | 3 |
| 03 | 1249002 | Болт | 1 |
| 04 | 1228909 | Пружинная шайба | 5 |
| 05 | 1249003 | Палец | 1 |
| 06 | 1249004 | Проставка | 4 |
| 07 | 1249005 | Гайка | 1 |
| 08 | 1249006 | Шариковый подшипник | 1 |
| 09 | 1249007 | Труннион | 1 |
| 10 | 1229614 | Пресс-маслёнка | 1 |
| 11 | 1249008 | Пружина | 1 |
| 12 | 1249009 | Палец | 1 |
| 13 | 1249010 | Шплинт | 1 |
| 14 | 1229317 | Плоская шайба | 1 |
| 15 | 1249011 | Ограничитель | 1 |
| 16 | 1249012 | Крюк | 1 |
| 17 | 1249013 | Болт | 4 |
| 18 | 1249014 | Плоская шайба | 4 |
| 20 | 1249015 | Амортизатор | 1 |
| 21 | 1249016 | Пластина | 1 |
| 22 | 1249017 | Болт | 4 |
| 23 | 1249018 | Палец | 3 |
| 24 | 1249019 | Палец | 6 |
| 25 | 1249020 | Проставка | 3 |
| 26 | 1249021 | Болт | 3 |
| 27 | 1248104 | Гайка | 6 |
| 28 | 1228905 | Пружинная шайба | 6 |
| 29 | 1249022 | Пластина | 1 |
| 30 | 1249023 | Палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
