Пилотные гидролинии (2) — HITACHI TX75US

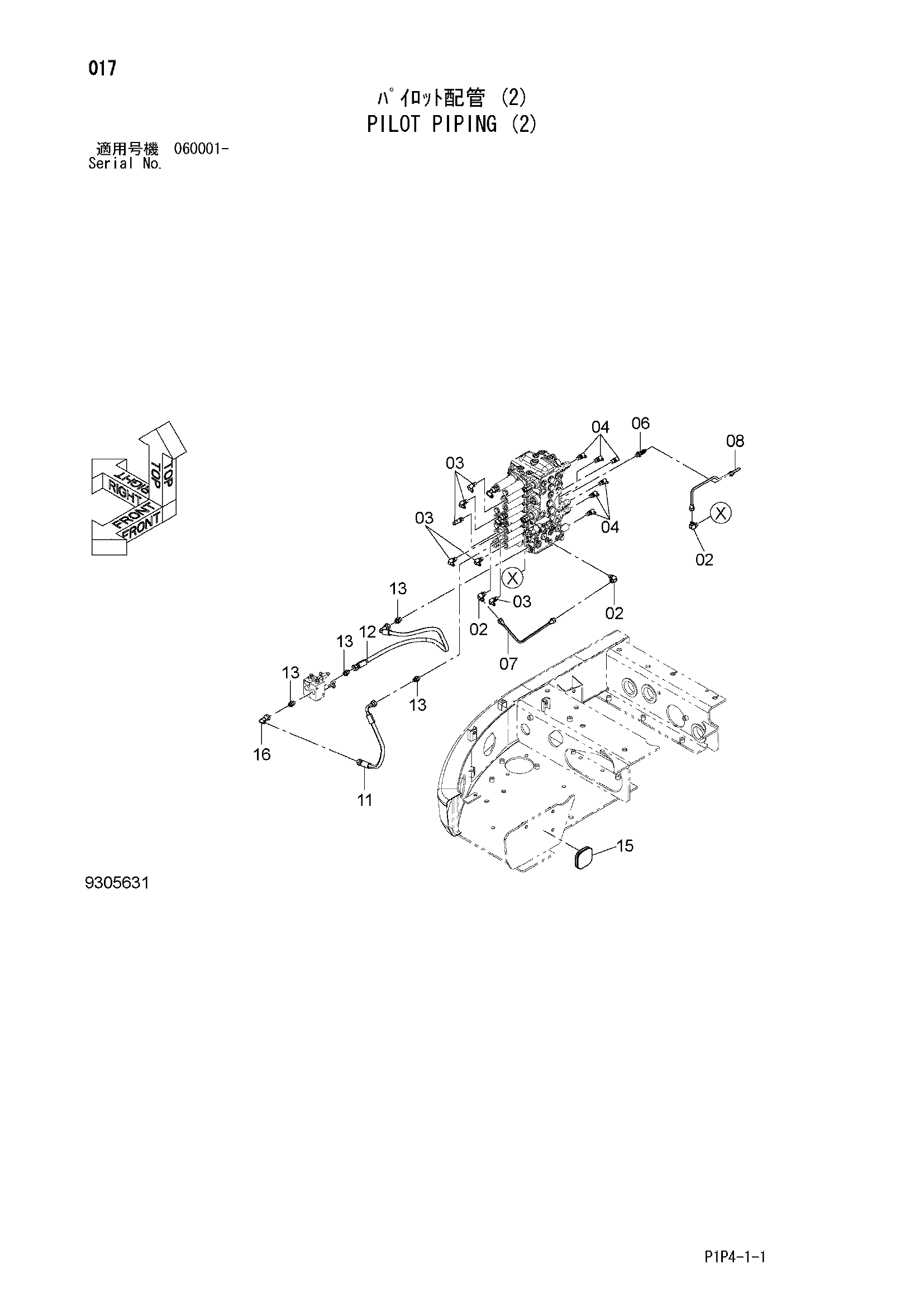

Заводская схема «Пилотные гидролинии (2)» для HITACHI TX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4293950 | Угловой штуцер | 3 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A852322 | Угловой штуцер | 6 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852222 | Угловой штуцер | 6 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4203485 | Штуцер трубки | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 3110797 | Трубка | 1 |
| 08 | 3102478 | Трубка | 1 |
| 11 | 4703494 | Шланг | 1 |
| 12 | 4703495 | Шланг | 1 |
| 13 | A852123 | Адаптер | 4 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4361119 | Резиновая втулка | 1 |
| 16 | 4239976 | Унион S | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
