Пилотные гидролинии (4) — HITACHI TX75US

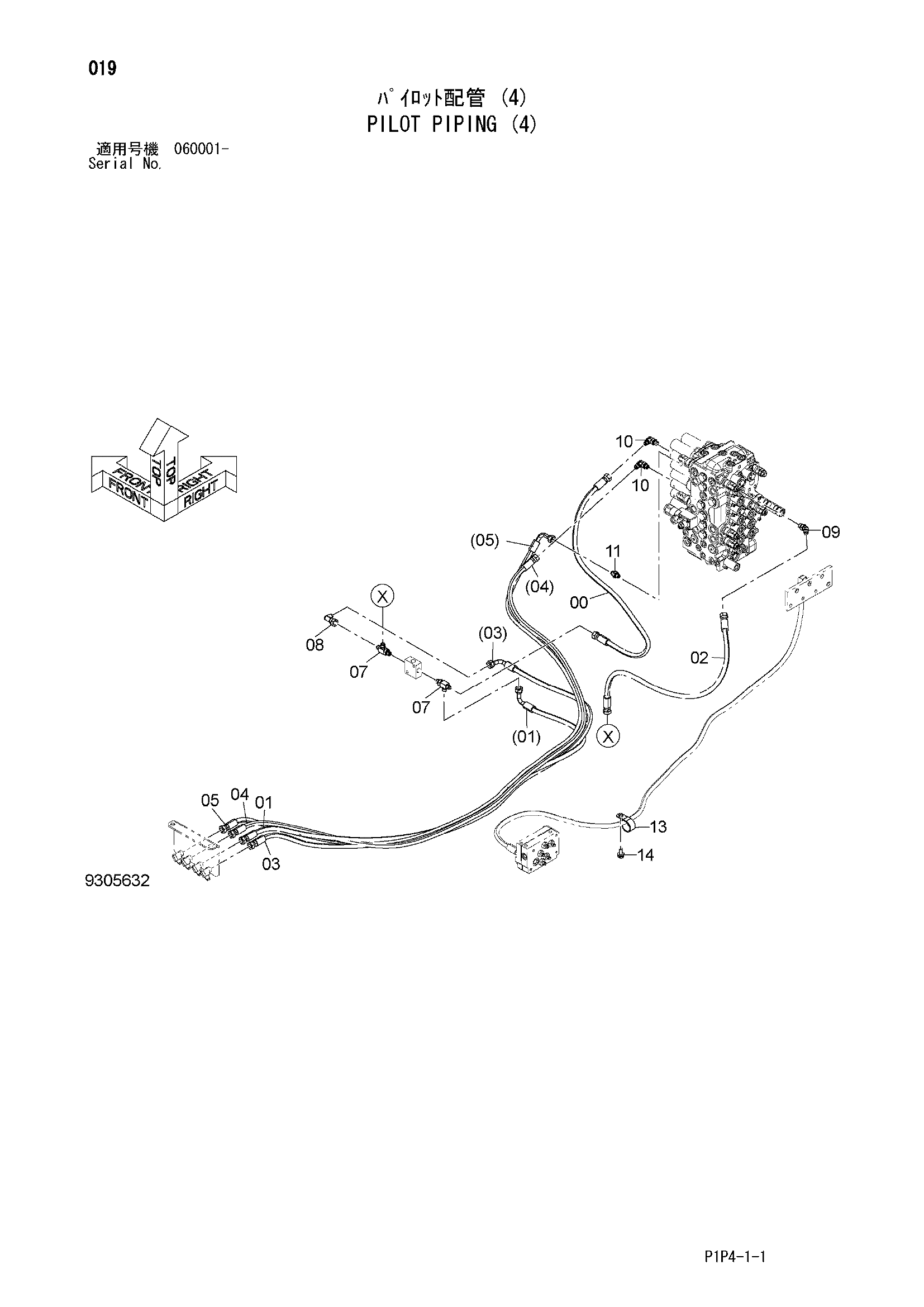

Заводская схема «Пилотные гидролинии (4)» для HITACHI TX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4703822 | Шланг | 1 |
| 01 | 4703823 | Шланг | 1 |
| 02 | 4703824 | Шланг | 1 |
| 03 | 4703825 | Шланг | 1 |
| 04 | 4703826 | Шланг | 1 |
| 05 | 4704661 | Шланг | 1 |
| 07 | A852423 | Тройник | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4239976 | Унион S | 1 |
| 09 | A852223 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852323 | Угловой штуцер | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852123 | Адаптер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4190264 | Зажим | 1 |
| 14 | J271025 | Болт с шайбой | 1 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
