Пилотные гидролинии (11) — HITACHI TX75US

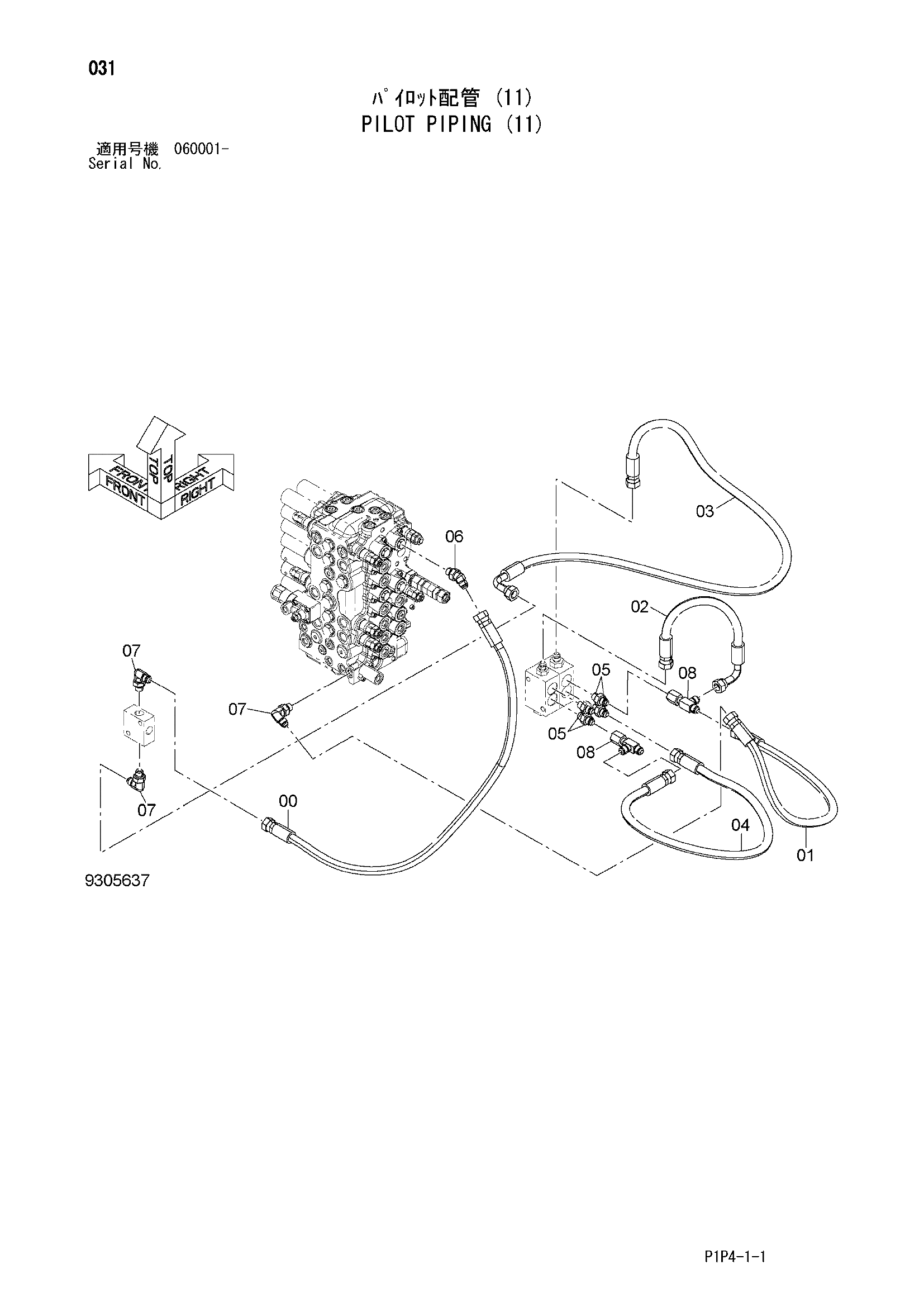

Заводская схема «Пилотные гидролинии (11)» для HITACHI TX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4704599 | Шланг | 1 |
| 01 | 4704600 | Шланг | 1 |
| 02 | 4704601 | Шланг | 1 |
| 03 | 4704602 | Шланг | 1 |
| 04 | 4704603 | Шланг | 1 |
| 05 | A852123 | Адаптер | 4 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852223 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852323 | Угловой штуцер | 3 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4246672 | Соединительный штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
