Индикатор — HITACHI TX75US

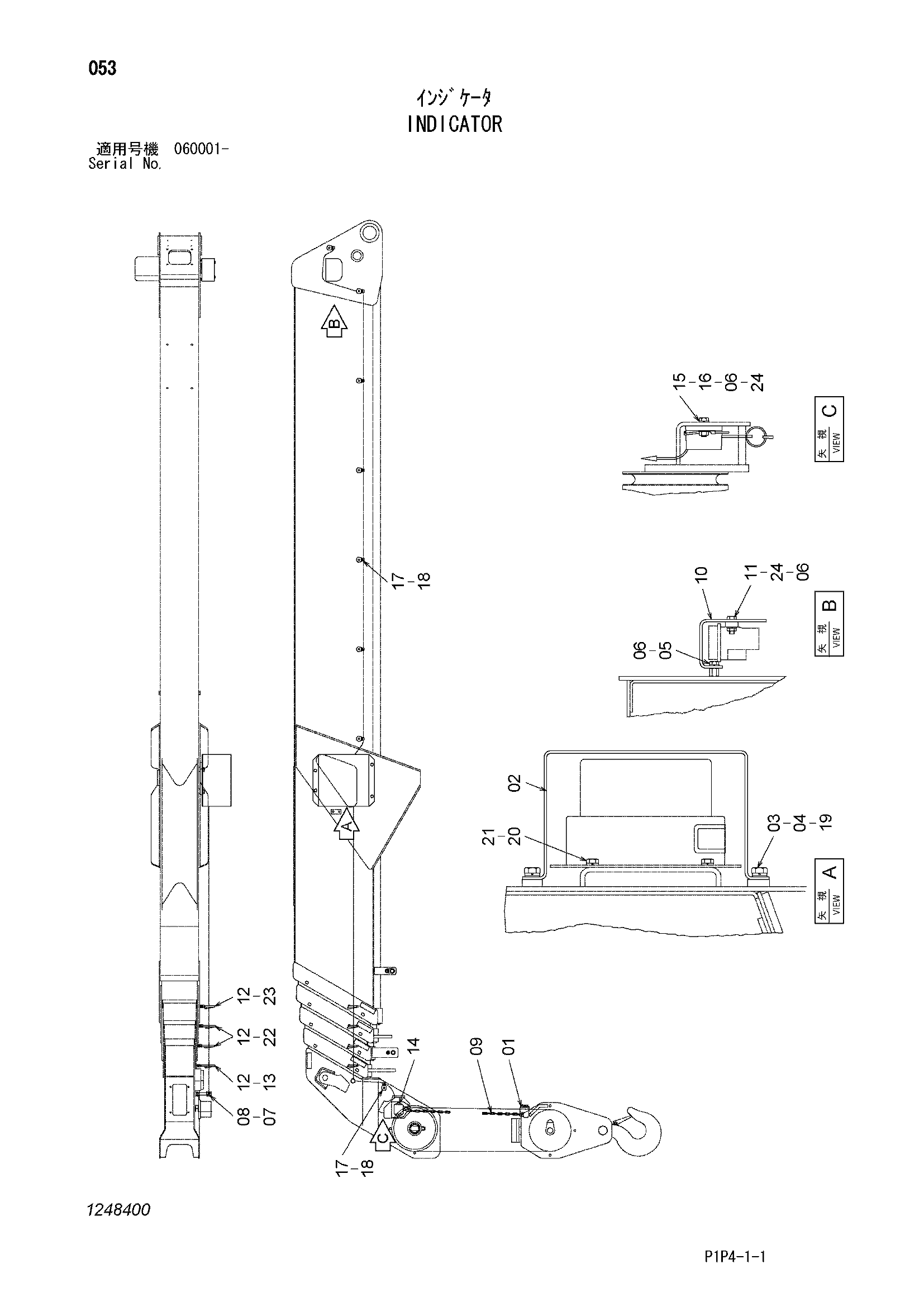

Заводская схема «Индикатор» для HITACHI TX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4713528 | Индикатор | 1 | |
| 01 | 1248401 | Груз | 1 |
| 02 | 1248402 | Крышка | 1 |
| 03 | 1248403 | Болт | 4 |
| 04 | A590910 | Пружинная шайба | 4 |
| 05 | 1233013 | Болт | 2 |
| 06 | 1230811 | Пружинная шайба | 6 |
| 07 | 1248404 | Опора | 1 |
| 08 | 1248405 | Гайка | 1 |
| 09 | 1248406 | Цепь | 1 |
| 10 | 1248407 | Опора | 1 |
| 11 | 1248408 | Болт | 2 |
| 12 | 1231403 | Гайка | 4 |
| 13 | 1248409 | Опора | 1 |
| 14 | 1232903 | Выключатель в сборе | 1 |
| 15 | 1248410 | Болт | 2 |
| 16 | 1230812 | Шайба плаин | 2 |
| 17 | 1231806 | Фастенер | 8 |
| 18 | 1248411 | Хомут | 8 |
| 19 | 1229203 | Плоская шайба | 4 |
| 20 | 1248412 | Болт | 4 |
| 21 | 0955518 | Пружинная шайба | 4 |
| 22 | 1248413 | Опора | 2 |
| 23 | 1248414 | Опора | 1 |
| 24 | 1230805 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
