Гидроцилиндр — HITACHI TX75US

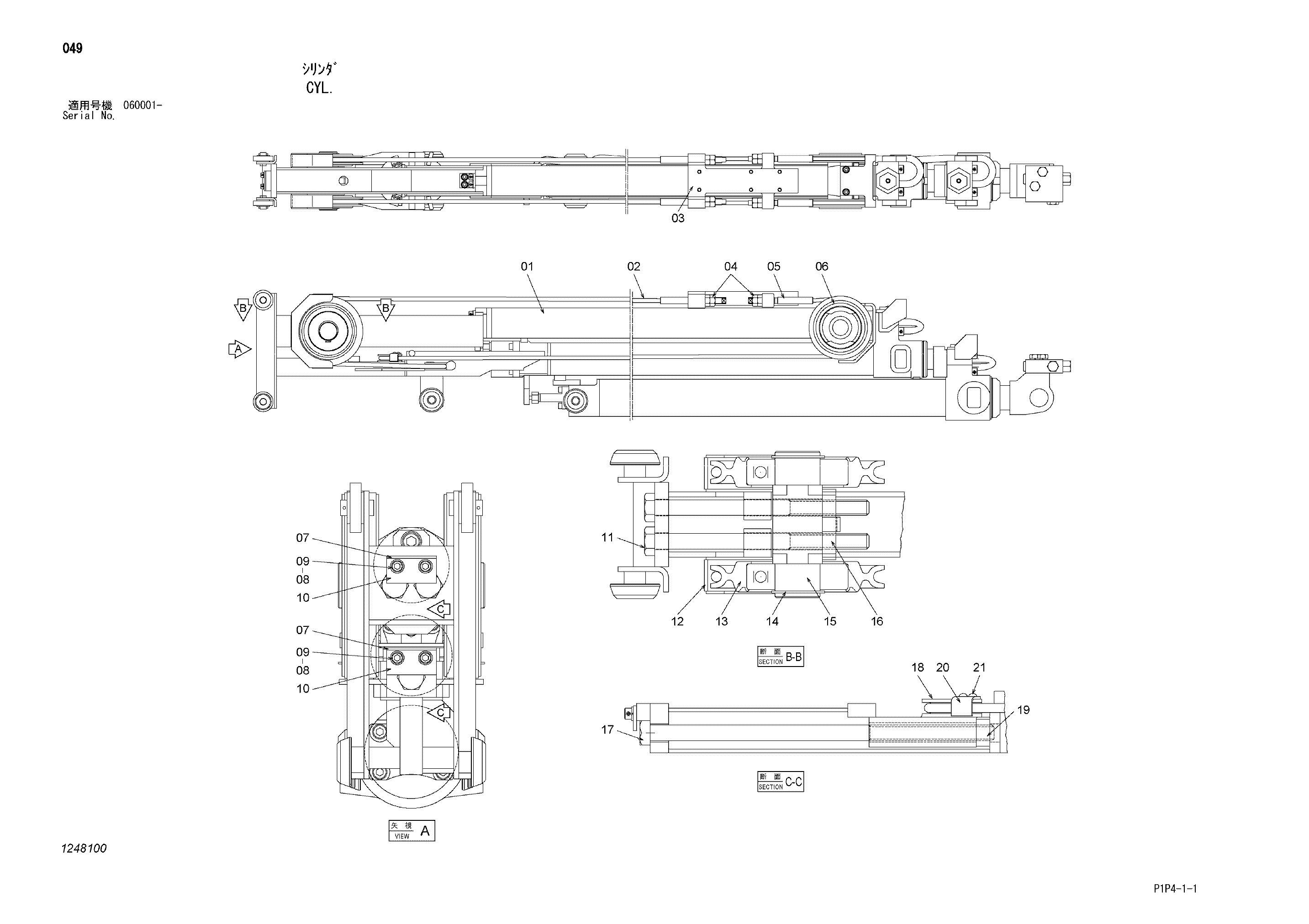

Заводская схема «Гидроцилиндр» для HITACHI TX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4713525 | Гидроцилиндр | 1 | |
| 01 | 4713526 | Гидроцилиндр | 1 |
| 02 | 1248102 | Канат провод | 1 |
| 03 | 1248103 | Опора | 1 |
| 04 | 1248104 | Гайка | 8 |
| 05 | 1248105 | Канат провод | 1 |
| 06 | 1248106 | Канатный блок | 2 |
| 07 | 1248107 | Пластина | 2 |
| 08 | 1248108 | Болт с внутренним шестигранником | 4 |
| 09 | 1230811 | Пружинная шайба | 4 |
| 10 | 1248109 | Пластина | 2 |
| 11 | 1248110 | Болт | 2 |
| 12 | 1248111 | Опора | 2 |
| 13 | 1248112 | Канатный блок | 2 |
| 14 | 1232808 | Стопорное кольцо | 2 |
| 15 | 1248113 | Палец | 1 |
| 16 | 1248114 | Пластина | 1 |
| 17 | 1248115 | Болт | 1 |
| 18 | 1248116 | Опора | 1 |
| 19 | 1248117 | Пластина | 1 |
| 20 | 1248118 | Пластина | 2 |
| 21 | 1248119 | Винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
