Гидроцилиндр — HITACHI TX75US

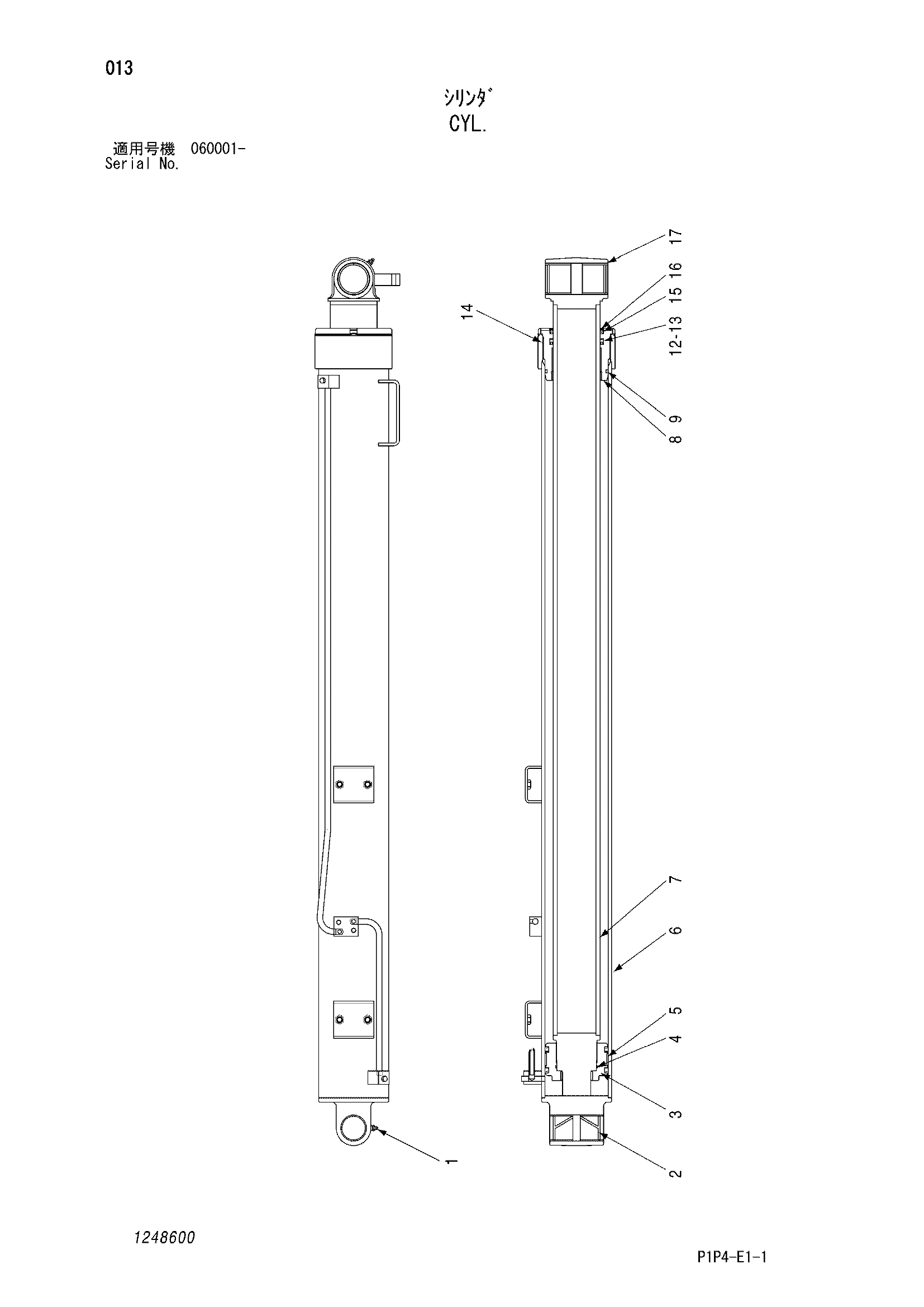

Заводская схема «Гидроцилиндр» для HITACHI TX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4713530 | Гидроцилиндр | 1 | |
| 1 | 1229614 | Пресс-маслёнка | 2 |
| 2 | 1248601 | Подшипник. плане | 2 |
| 3 | 1248602 | Поршень | 1 |
| 4 | 1246309 | Уплотнительное кольцо | 1 |
| 5 | 1248603 | Подшипник. плане | 1 |
| 6 | 1248604 | Гидроцилиндр | 1 |
| 7 | 1248605 | Шток | 1 |
| 8 | 1248606 | Крышка | 1 |
| 9 | 4129441 | Уплотнительное кольцо | 1 |
| 12 | 1248607 | Манжета | 1 |
| 13 | 1248608 | Опорное кольцо | 1 |
| 14 | 1248609 | Уплотнительное кольцо | 1 |
| 15 | 1248610 | Пылезащитное уплотнение | 1 |
| 16 | 1248611 | Стопорное кольцо | 1 |
| 17 | 1248612 | Подшипник. плане | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
