Рама — HITACHI TX75US

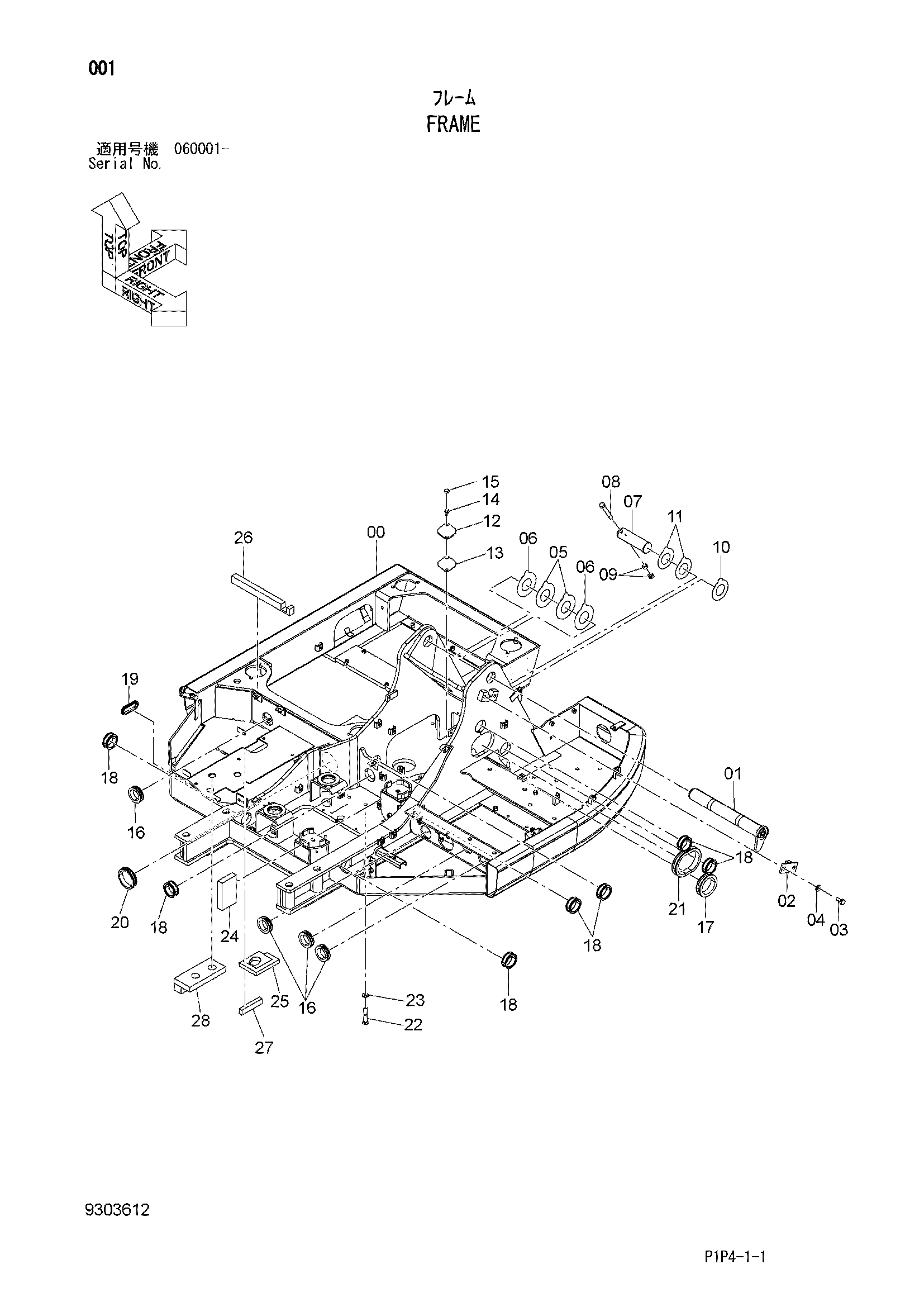

Заводская схема «Рама» для HITACHI TX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5012492 | Рама основной | 1 |
| 01 | 8083051 | Палец | 1 |
| 02 | 9754382 | Пластина | 1 |
| 03 | J921635 | Болт | 2 |
| 04 | J222016 | Шайба | 2 |
| 05 | 4374423 | Упорная пластина 2.0mm | 2 |
| 06 | 4374422 | Упорная пластина 1.0mm | 2 |
| 07 | 3109914 | Палец | 1 |
| 08 | 4435123 | Стопорный палец | 1 |
| 09 | J950016 | Гайка | 2 |
| 10 | 4374431 | Упорная пластина 2.0mm | 1 |
| 11 | 4374432 | Упорная пластина 1.0mm | 2 |
| 12 | 4415231 | Крышка | 1 |
| 13 | 4415233 | Манжета | 1 |
| 14 | J271025 | Болт с шайбой | 2 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | 4658929 | Колпачок | 2 |
| 16 | 4208279 | Резиновая втулка | 4 |
| 17 | 4190960 | Резиновая втулка | 1 |
| 18 | 4255567 | Резиновая втулка | 7 |
| 19 | 4457108 | Резиновая втулка | 1 |
| 20 | 4345810 | Резиновая втулка | 1 |
| 21 | 4334570 | Резиновая втулка | 1 |
| 22 | J921685 | Болт | 24 |
| 23 | J222016 | Шайба | 24 |
| 24 | 4670791 | Резиновая прокладка | 1 |
| 25 | 4668656 | Резиновая прокладка | 1 |
| 26 | 4687637 | Резиновая прокладка | 1 |
| 27 | 4688645 | Резиновая прокладка | 1 |
| 28 | 9769841 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
