Стрела — HITACHI TX75US

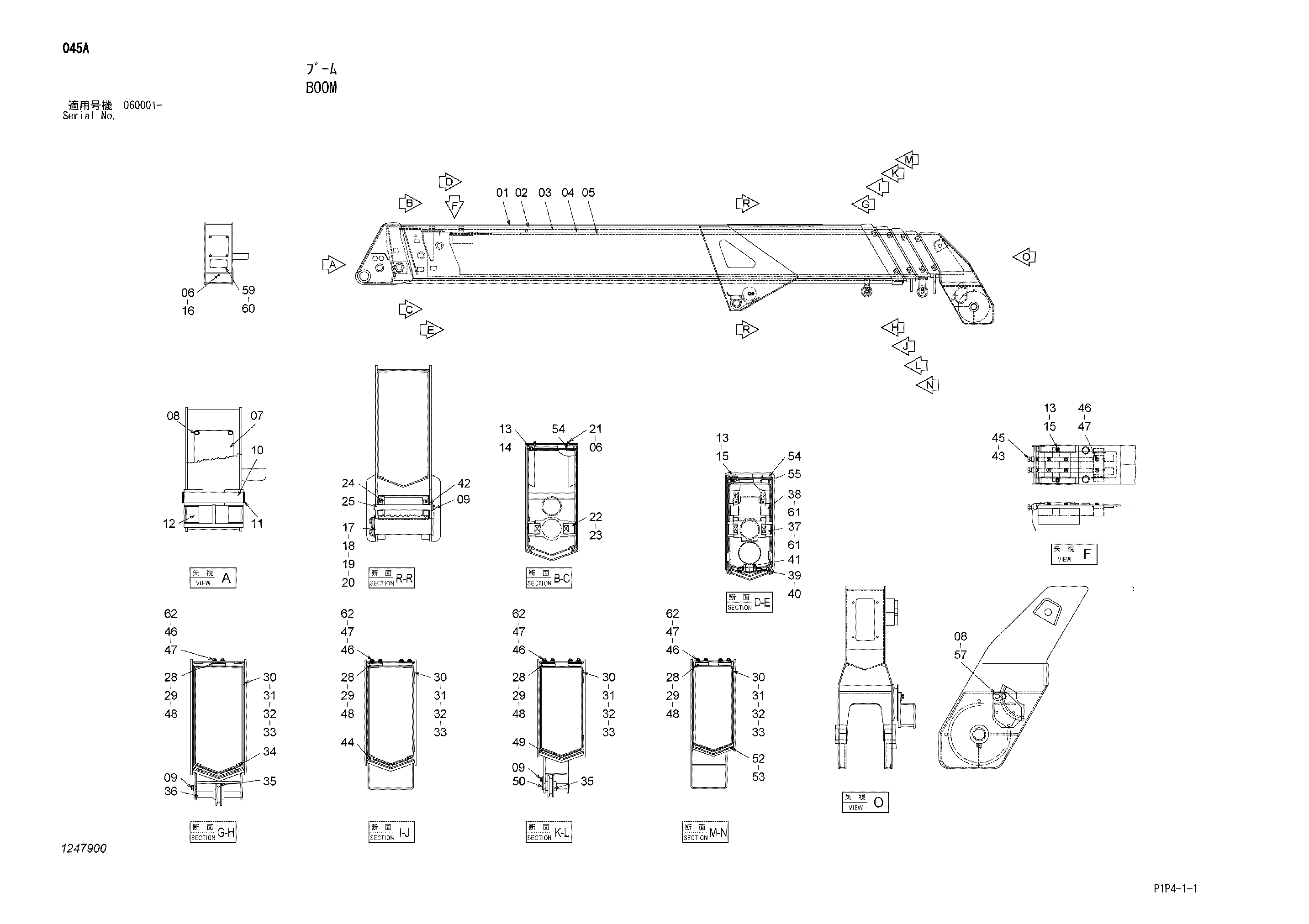

Заводская схема «Стрела» для HITACHI TX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4713523	Стрела	1
01	1247901	Стрела базовый	1
02	1247902	Стрела секонд	1
03	1247903	Стрела третий	1
04	1247904	Стрела фоуртх	1
05	1247905	Стрела TOP	1
06	1229513	Колпачок	5
07	1247906	Крышка	1
08	1229511	Болт	5
09	1232710	Болт фланец	3
10	1247907	Палец	1
11	1232808	Стопорное кольцо	2
12	1247908	Подшипник. плане	2
13	1232709	Болт	8
14	1247909	Пластина скольжение	2
15	1232708	Пластина скольжение	6
16	1229614	Пресс-маслёнка	1
17	1247910	Крышка	1
18	1247911	Пластина	1
19	1247912	Палец	1
20	1229509	Болт	2
21	1232712	Смазка	4
22	1247913	Палец	2
23	1247914	Стопорное кольцо	2
24	1247915	Ролик	1
25	1247916	Палец	1
28	1247917	Пластина скольжение	7
29	1247918	Регулировочная шайба	14
30	1232721	Пластина скольжение	16
31	1232722	Регулировочная шайба	16
32	1232723	Регулировочная шайба	8
33	1232724	Регулировочная шайба	12
34	1247919	Пластина скольжение	2
35	1247920	Канатный блок	2
36	1247921	Палец	1
37	1247922	Палец	2
38	1247923	Палец	2
39	1247924	Болт с внутренним шестигранником	2
40	1247925	Пружинная шайба	2
41	1247926	Ролик	1
42	1247927	Проставка	2
43	1232719	Гайка	2
44	1247928	Пластина скольжение	2
45	1232737	Болт	2
46	1229315	Болт	20
47	0955518	Пружинная шайба	20
48	1247929	Регулировочная шайба	15
49	1247930	Пластина скольжение	2
50	1247931	Палец	1
52	1247932	Пластина скольжение	2
53	1247933	Пластина	2
54	1247934	Проставка	8
55	1247935	Проставка	2
57	1247936	Палец	1
59	1247937	Информационная табличка	1
60	1231005	Самонарезающий винт	4
61	1232714	Стопорное кольцо	4
62	1229317	Плоская шайба	14

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI TX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
