Электромагнитный детали — HITACHI TX75US

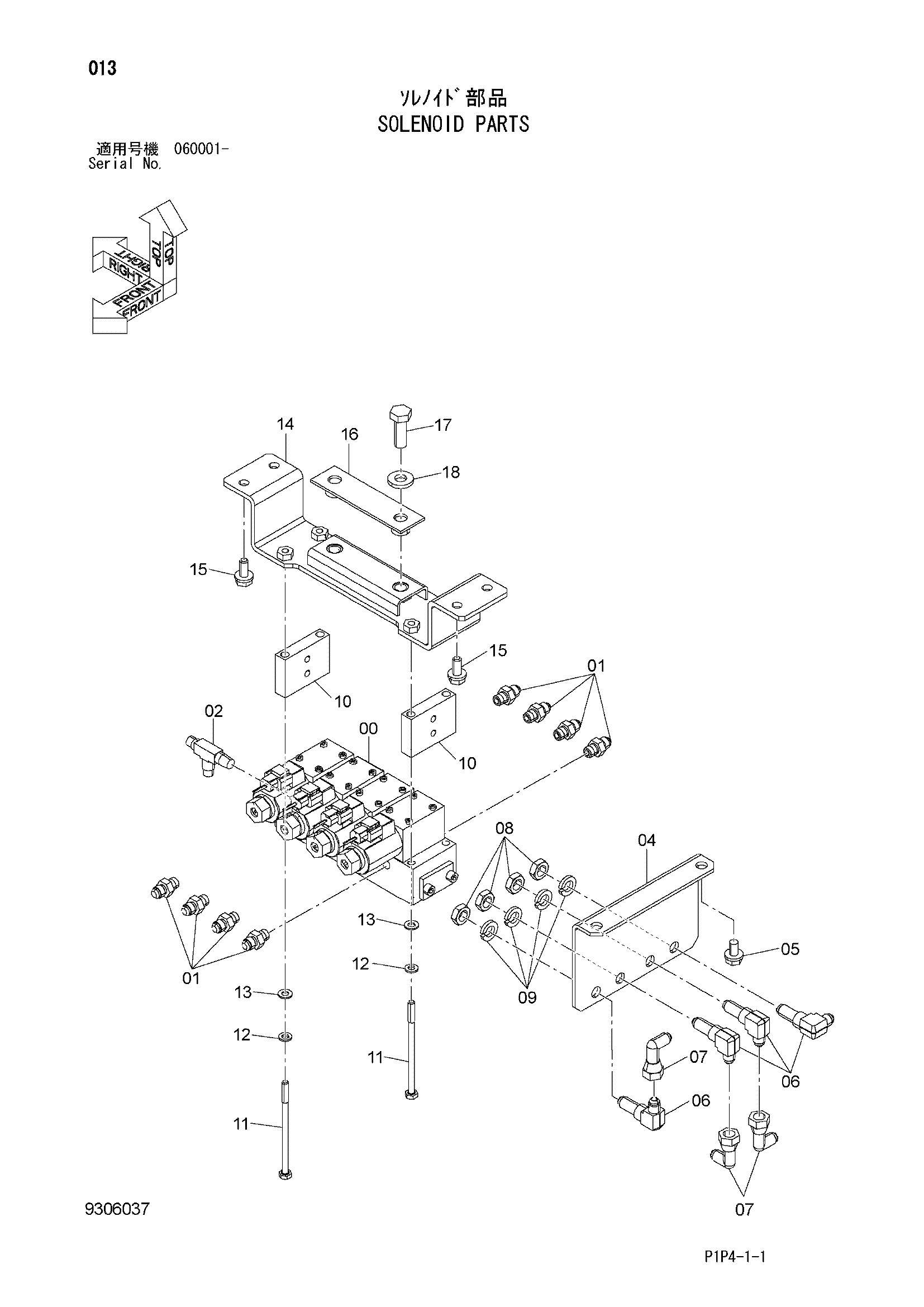

Заводская схема «Электромагнитный детали» для HITACHI TX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4316706 | Электромагнитный клапан | 1 |
| 01 | 4215648 | Адаптер | 8 |
| 02 | 4235233 | Тройник | 1 |
| 04 | 3116944 | Кронштейн | 1 |
| 05 | J271020 | Болт с шайбой | 2 |
| 05A | J901020 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | 4285863 | Угловой штуцер | 4 |
| 07 | 4239976 | Унион S | 3 |
| 08 | 4202531 | Гайка | 4 |
| 09 | A590914 | Пружинная шайба | 4 |
| 10 | 4622796 | Проставка | 2 |
| 11 | J900806 | Болт | 4 |
| 12 | A590908 | Пружинная шайба | 4 |
| 13 | A590108 | Плоская шайба | 4 |
| 14 | 8103804 | Кронштейн | 1 |
| 15 | J271025 | Болт с шайбой | 4 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | 9765702 | Хомут | 1 |
| 17 | J901440 | Болт | 2 |
| 18 | J222014 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
