Пилотные гидролинии (1) — HITACHI TX75US

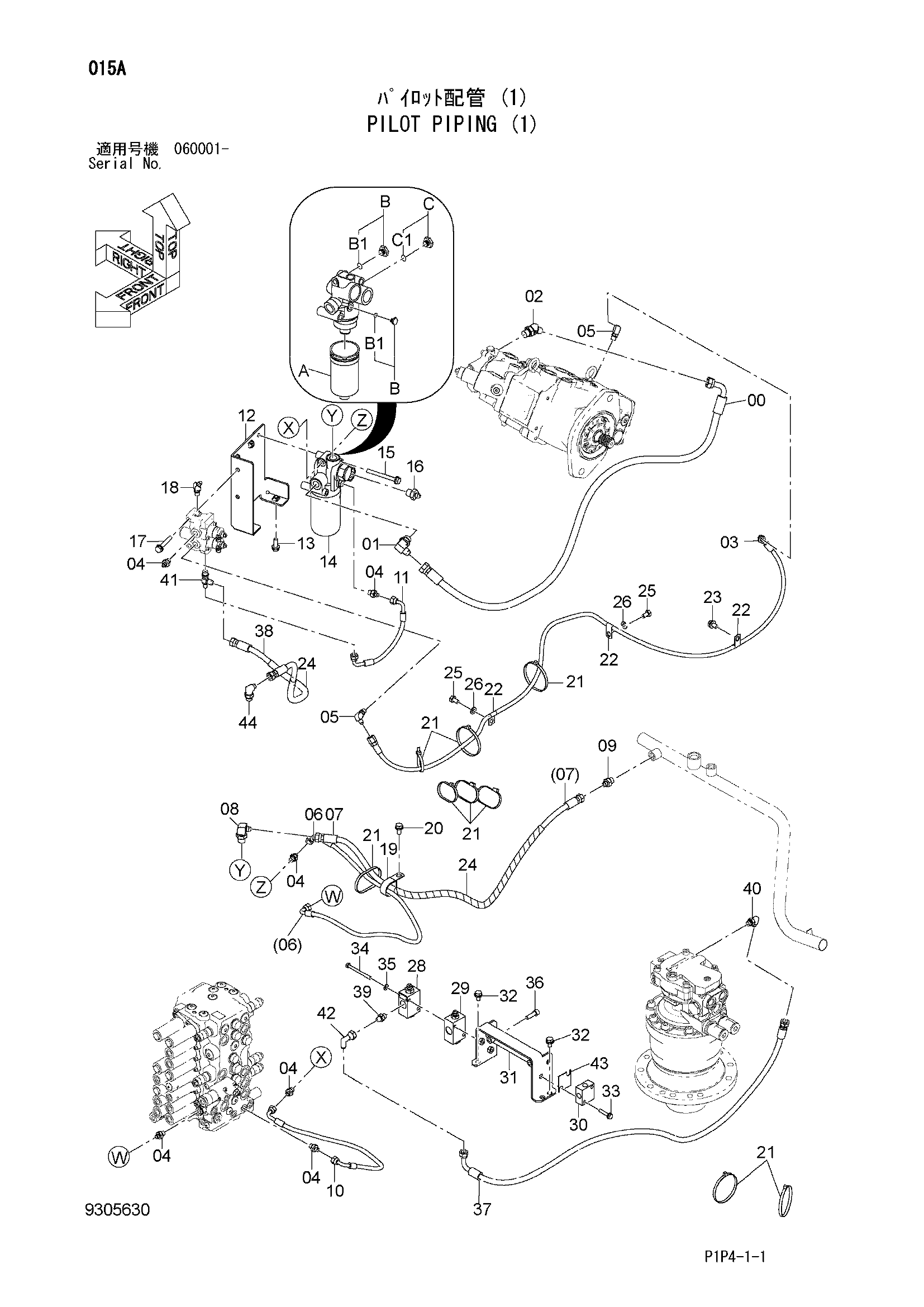

Заводская схема «Пилотные гидролинии (1)» для HITACHI TX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4670606 | Шланг | 1 |
| 01 | A852344 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | A852244 | Угловой штуцер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4694786 | Шланг | 1 |
| 04 | A852122 | Адаптер | 6 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852322 | Угловой штуцер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4670602 | Шланг | 1 |
| 07 | 4670605 | Шланг | 1 |
| 08 | A852343 | Угловой штуцер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A852133 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4670604 | Шланг | 1 |
| 11 | 4678308 | Шланг | 1 |
| 12 | 8109054 | Кронштейн фильтр | 1 |
| 13 | J271030 | Болт с шайбой | 2 |
| 13A | J901030 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | 4629717 | Масляный фильтр | 1 |
| 14A | 4630525 | Фильтрующий элемент | 1 |
| 14B | A885004 | Пробка | 2 |
| 14B1 | 4506418 | Уплотнительное кольцо | 1 |
| 14C | A885002 | Пробка | 1 |
| 14C1 | 957366 | Уплотнительное кольцо | 1 |
| 15 | J271000 | Болт с шайбой | 2 |
| 15A | J901000 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | A852143 | Адаптер | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | J271065 | Болт с шайбой | 2 |
| 17A | J901065 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | A852222 | Угловой штуцер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4190291 | Зажим | 1 |
| 20 | J271025 | Болт с шайбой | 1 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | 4055312 | Ленточный зажим | 9 |
| 22 | 4190261 | Зажим | 3 |
| 23 | J271020 | Болт с шайбой | 1 |
| 23A | J901020 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | 4327293 | Защитный кожух | 2 |
| 25 | J901020 | Болт | 2 |
| 26 | A590110 | Плоская шайба | 2 |
| 28 | 4337928 | Клапан | 1 |
| 29 | 4203446 | Клапан | 1 |
| 30 | 4411001 | Челночный клапан | 1 |
| 31 | 8118669 | Кронштейн | 1 |
| 32 | J271025 | Болт с шайбой | 4 |
| 32A | J901025 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | J260840 | Болт с шайбой | 2 |
| 33A | J900840 | Болт | 1 |
| 33B | A590108 | Плоская шайба | 1 |
| 34 | J900890 | Болт | 2 |
| 35 | A590108 | Плоская шайба | 2 |
| 36 | J781035 | Болт с внутренним шестигранником | 2 |
| 37 | 4703493 | Шланг | 1 |
| 38 | 4703496 | Шланг | 1 |
| 39 | A852123 | Адаптер | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | A852323 | Угловой штуцер | 1 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4239712 | Тройник | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 4239976 | Унион S | 1 |
| 43 | 4703509 | Пластина | 1 |
| 44 | A852333 | Угловой штуцер | 1 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
