Основные гидролинии (1) — HITACHI TX75US

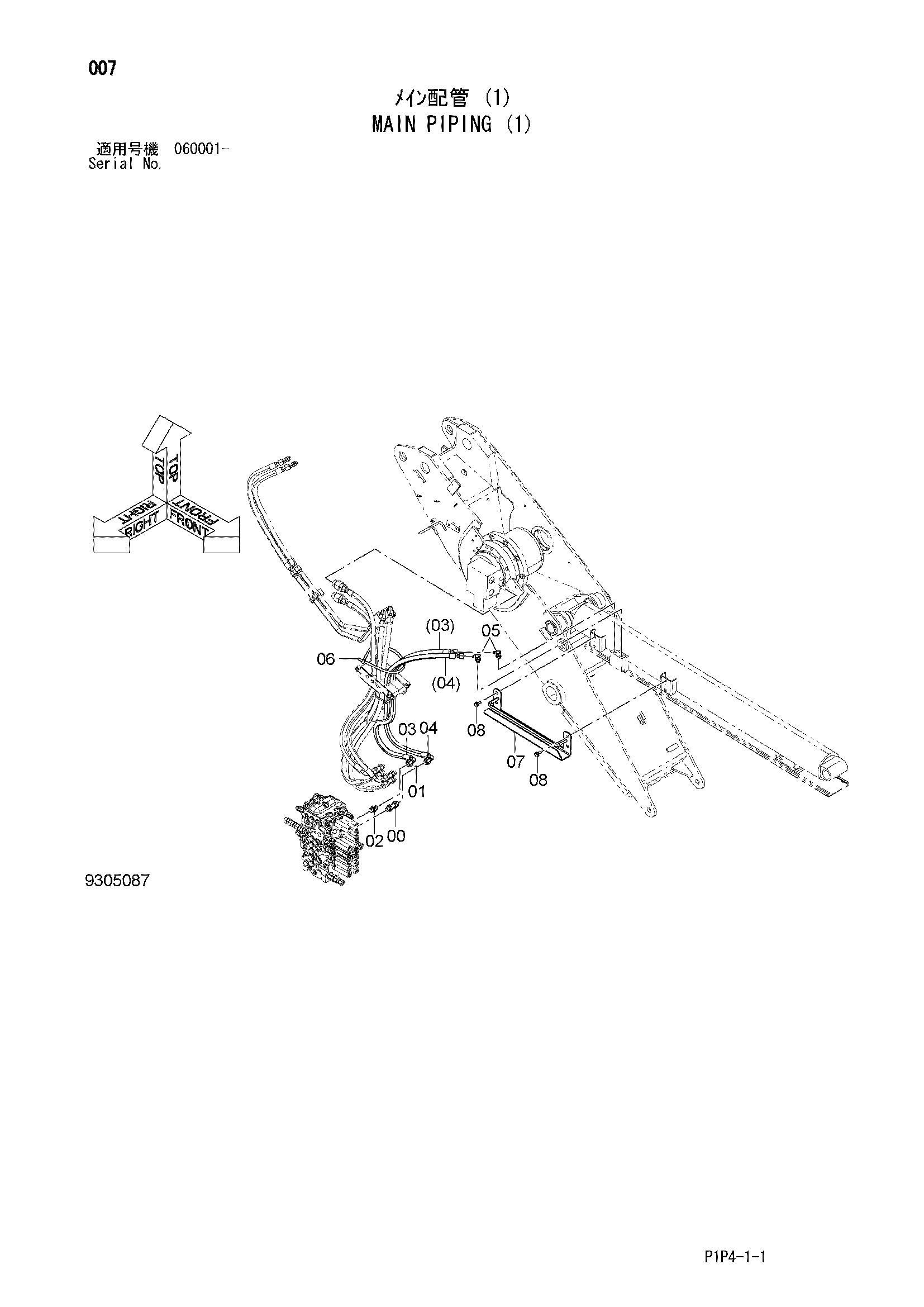

Заводская схема «Основные гидролинии (1)» для HITACHI TX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4199247 | Адаптер | 1 |
| 01 | 4138938 | Уплотнительное кольцо | 1 |
| 02 | A853144 | Адаптер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 9307129 | Шланг в сборе | 1 |
| 03A | 4705331 | Шланг | 1 |
| 03B | 4327294 | Защитный кожух | 3 |
| 04 | 9307130 | Шланг в сборе | 1 |
| 04A | 4705332 | Шланг | 1 |
| 04B | 4327294 | Защитный кожух | 3 |
| 05 | A852334 | Угловой штуцер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4192034 | Зажим | 1 |
| 07 | 7057550 | Крышка гидроцилиндр. | 1 |
| 08 | J271030 | Болт с шайбой | 4 |
| 08A | J901030 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
