Облицовка (4) — HITACHI TX75US

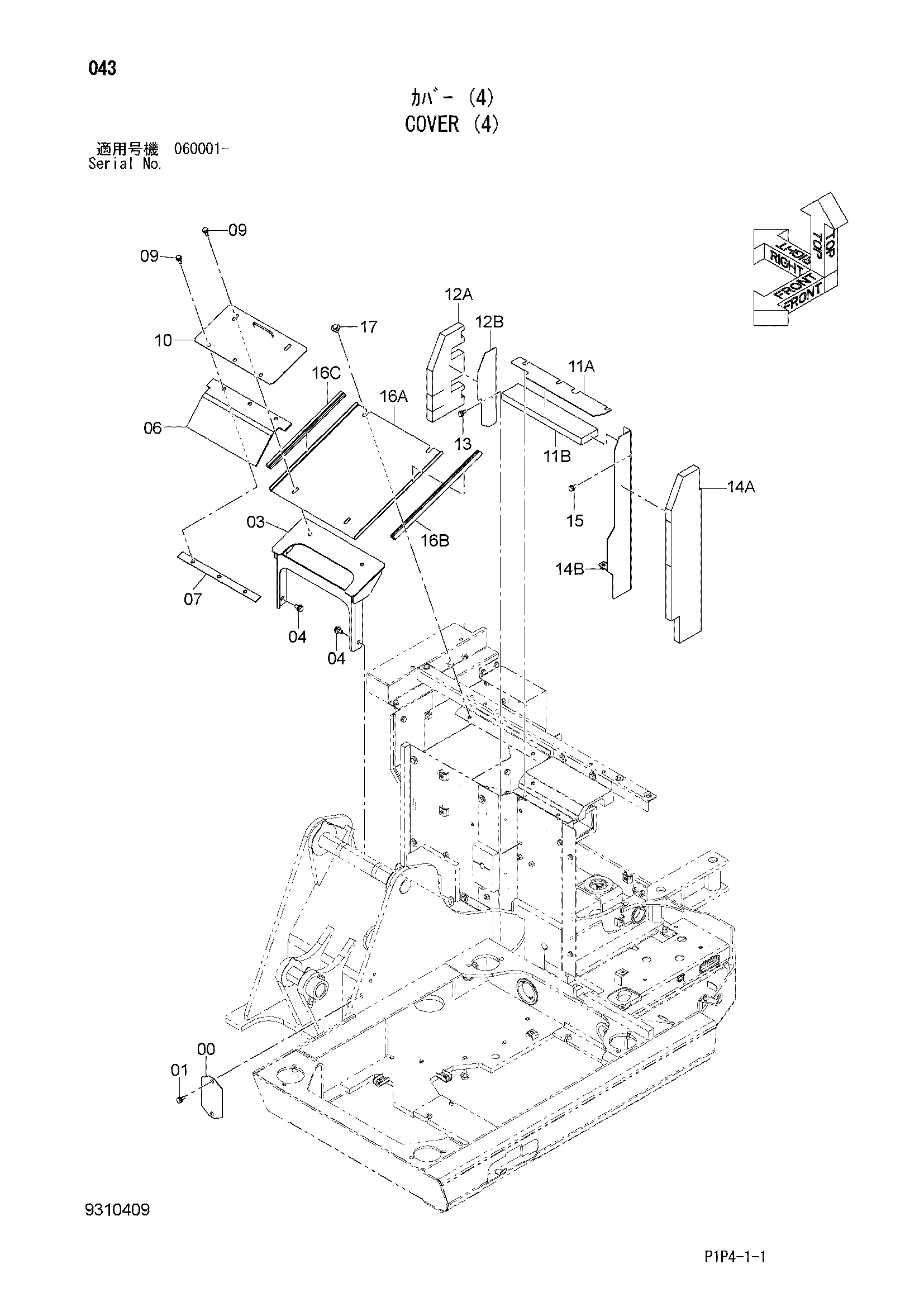

Заводская схема «Облицовка (4)» для HITACHI TX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4417243 | Крышка | 1 |
| 01 | J271025 | Болт с шайбой | 2 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 7058052 | Кронштейн | 1 |
| 04 | J271225 | Болт с шайбой | 2 |
| 04A | J901225 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 06 | 4709424 | Резиновая втулка | 1 |
| 07 | 9771956 | Пластина | 1 |
| 09 | J281030 | Болт с шайбой | 5 |
| 09A | J901030 | Болт | 1 |
| 09B | 4486055 | Шайба | 1 |
| 10 | 9772012 | Крышка | 1 |
| 11 | 9291951 | Крышка | 1 |
| 11A | 3111969 | Крышка | 1 |
| 11B | 4685758 | Резиновая прокладка | 1 |
| 12 | 9291965 | Крышка | 1 |
| 12A | 3113559 | Крышка | 1 |
| 12B | 4685759 | Резиновая прокладка | 1 |
| 13 | J271025 | Болт с шайбой | 2 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | 9286122 | Крышка | 1 |
| 14A | 4679371 | Крышка | 1 |
| 14B | 8114360 | Резиновая прокладка | 1 |
| 15 | J271025 | Болт с шайбой | 2 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | 9310934 | Крышка | 1 |
| 16A | 3118077 | Пластина | 1 |
| 16B | 4709390 | Резиновая прокладка | 1 |
| 16C | 4709389 | Резиновая прокладка | 1 |
| 17 | J281025 | Болт с шайбой | 2 |
| 17A | J901025 | Болт | 1 |
| 17B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
