Дренажные трубопроводы — HITACHI TX75US

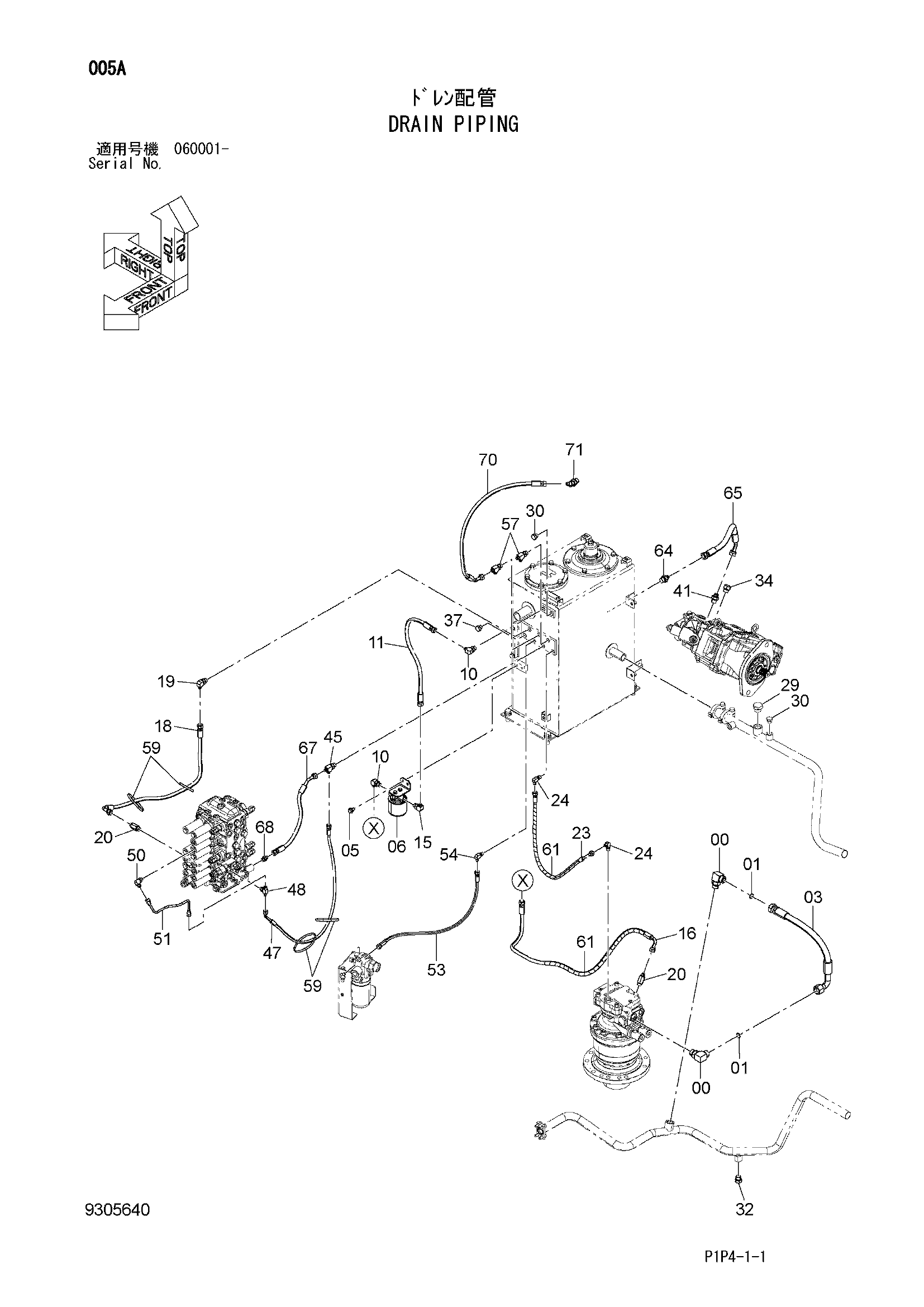

Заводская схема «Дренажные трубопроводы» для HITACHI TX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A853366 | Угловой штуцер | 2 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 01 | 4187308 | Уплотнительное кольцо | 2 |
| 03 | 4683393 | Шланг | 1 |
| 05 | J271020 | Болт с шайбой | 2 |
| 05A | J901020 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | 4453708 | Масляный фильтр | 1 |
| 06A | 4463783 | Картридж | 1 |
| 06B | 4463784 | Головка | 1 |
| 06C | 4463785 | Кронштейн | 1 |
| 06D | J020816 | Болт с шайбой | 2 |
| 10 | A852333 | Угловой штуцер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4678338 | Пластиковый шланг | 1 |
| 15 | A852333 | Угловой штуцер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4676435 | Шланг | 1 |
| 18 | 4669682 | Пластиковый шланг | 1 |
| 19 | A852333 | Угловой штуцер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4276965 | Адаптер | 2 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4669852 | Шланг | 1 |
| 24 | A852322 | Угловой штуцер | 2 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 29 | A885006 | Пробка | 1 |
| 29A | 4506424 | Уплотнительное кольцо | 1 |
| 30 | A885003 | Пробка | 2 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | A885004 | Пробка | 1 |
| 32A | 4506418 | Уплотнительное кольцо | 1 |
| 34 | A885004 | Пробка | 1 |
| 34A | 4506418 | Уплотнительное кольцо | 1 |
| 37 | A885003 | Пробка | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | A852144 | Адаптер | 1 |
| 41A | 4506418 | Уплотнительное кольцо | 1 |
| 45 | 4208908 | Тройник | 1 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 47 | 4695361 | Пластиковый шланг | 1 |
| 48 | 4205885 | Штуцер трубки | 1 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 50 | 4293950 | Угловой штуцер | 1 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 51 | 4673801 | Трубка | 1 |
| 53 | 4239732 | Нейлоновый шланг | 1 |
| 54 | A852322 | Угловой штуцер | 1 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 57 | A852433 | Тройник | 2 |
| 57A | 4509180 | Уплотнительное кольцо | 1 |
| 59 | 4055312 | Ленточный зажим | 4 |
| 61 | 4327293 | Защитный кожух | 2 |
| 64 | A852144 | Адаптер | 1 |
| 64A | 4506418 | Уплотнительное кольцо | 1 |
| 65 | 4669672 | Шланг | 1 |
| 67 | 4705814 | Шланг | 1 |
| 68 | A852123 | Адаптер | 1 |
| 68A | 957366 | Уплотнительное кольцо | 1 |
| 70 | 4705815 | Шланг | 1 |
| 71 | A852243 | Угловой штуцер | 1 |
| 71A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
