Деррикк — HITACHI TX75US

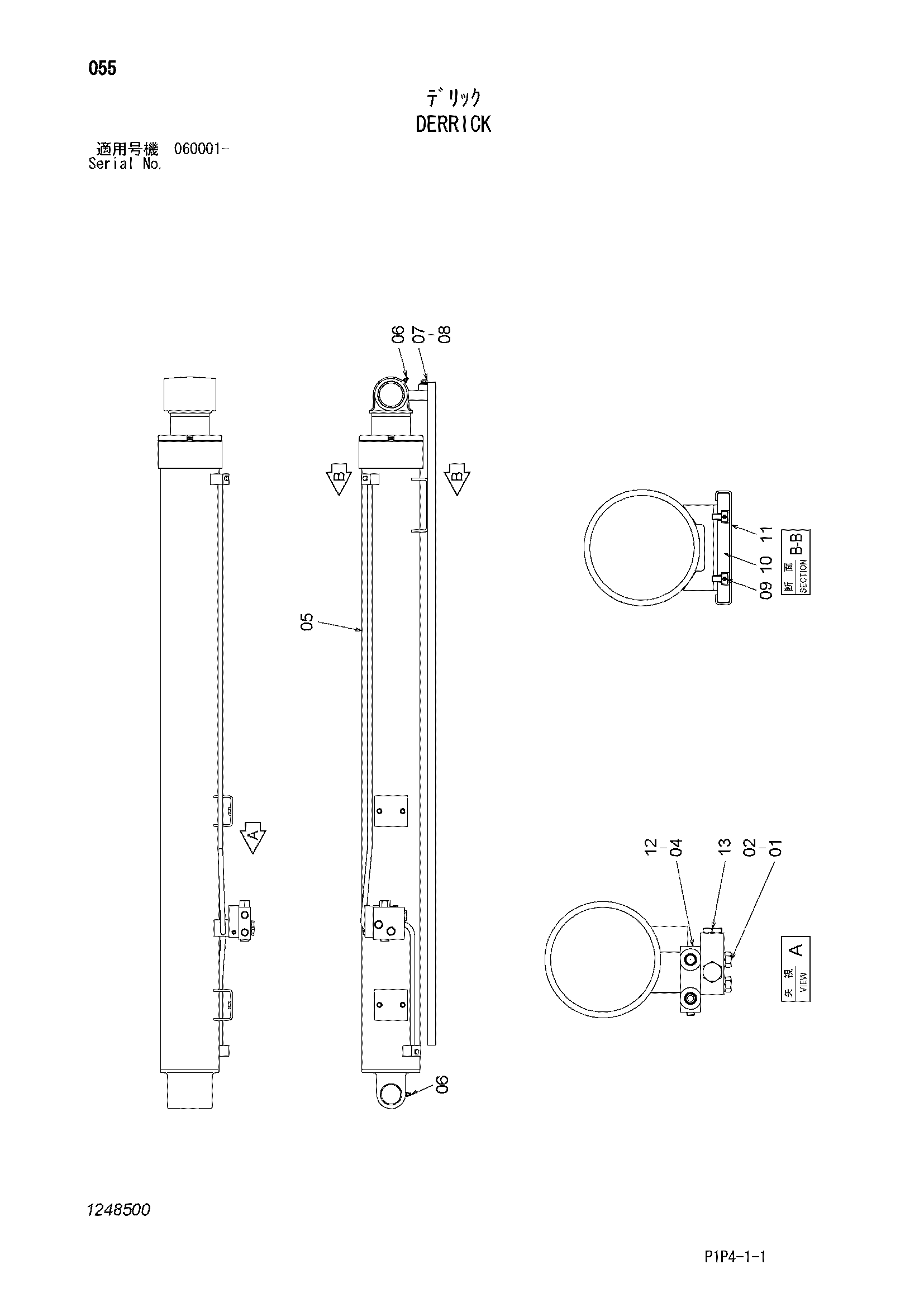

Заводская схема «Деррикк» для HITACHI TX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4713529 | Деррикк | 1 | |
| 01 | 1248501 | Болт | 2 |
| 02 | A590910 | Пружинная шайба | 2 |
| 04 | 1248502 | Соединение | 1 |
| 05 | 4713530 | Гидроцилиндр | 1 |
| 06 | 1229513 | Колпачок | 2 |
| 07 | 1248504 | Болт фланец | 2 |
| 08 | 1248505 | Плоская шайба | 2 |
| 09 | 1248506 | Болт с внутренним шестигранником | 4 |
| 10 | 1248507 | Пластина скольжение | 1 |
| 11 | 1248508 | Крышка | 1 |
| 12 | 1229305 | Уплотнительное кольцо | 2 |
| 13 | 1248509 | Тормозной клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
