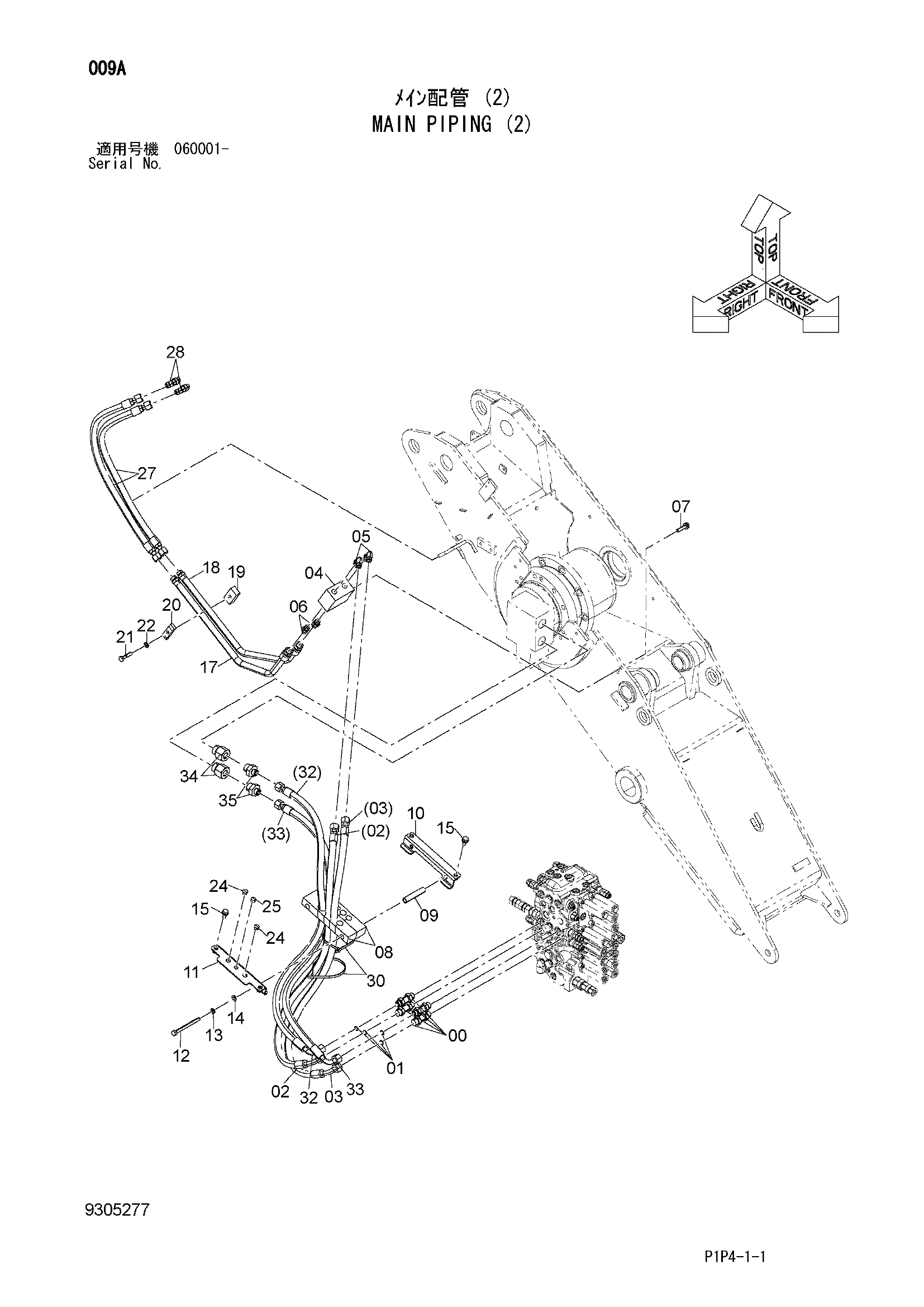

Основные гидролинии (2) — HITACHI TX75US

Заводская схема «Основные гидролинии (2)» для HITACHI TX75US. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4199247	Адаптер	4
01	4138938	Уплотнительное кольцо	4
02	9305040	Шланг в сборе	1
02A	4702942	Шланг	1
02B	4327294	Защитный кожух	3
03	9305041	Шланг в сборе	1
03A	4702943	Шланг	1
03B	4327294	Защитный кожух	3
04	3116800	Блок	1
05	A852334	Угловой штуцер	2
05A	4509180	Уплотнительное кольцо	1
06	A852134	Адаптер	2
06A	4509180	Уплотнительное кольцо	1
07	J271045	Болт с шайбой	2
07A	J901045	Болт	1
07B	J222010	Шайба	1
08	4471278	Хомут шланга	2
09	4471279	Проставка	2
10	8087660	Кронштейн	1
11	8087661	Кронштейн	1
12	J901004	Болт	2
13	A590910	Пружинная шайба	2
14	A590110	Плоская шайба	2
15	J271025	Болт с шайбой	4
15A	J901025	Болт	1
15B	J222010	Шайба	1
17	8115693	Трубка	1
18	8118517	Трубка	1
19	4137297	Седло винта	1
20	4189858	Хомут трубки	1
21	J901045	Болт	1
22	A590910	Пружинная шайба	1
24	4381266	Пробка	2
25	4461449	Пробка	1
27	9305184	Шланг в сборе	2
27A	4667296	Шланг	1
27B	4327294	Защитный кожух	2
28	A852234	Угловой штуцер	2
28A	4509180	Уплотнительное кольцо	1
30	4323613	Ленточный зажим	6
32	9311638	Шланг в сборе	1
32A	4710788	Шланг	1
32B	4327294	Защитный кожух	3
33	9311639	Шланг в сборе	1
33A	4710789	Шланг	1
33B	4327294	Защитный кожух	3
34	4263442	Переходник S	2
34A	4506429	Уплотнительное кольцо	1
35	A853164	Адаптер	2
35A	4506424	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI TX75US и серийный номер машины. Это снижает риск заказа детали другого исполнения.
