Привод мотер — HITACHI TX40UR-3

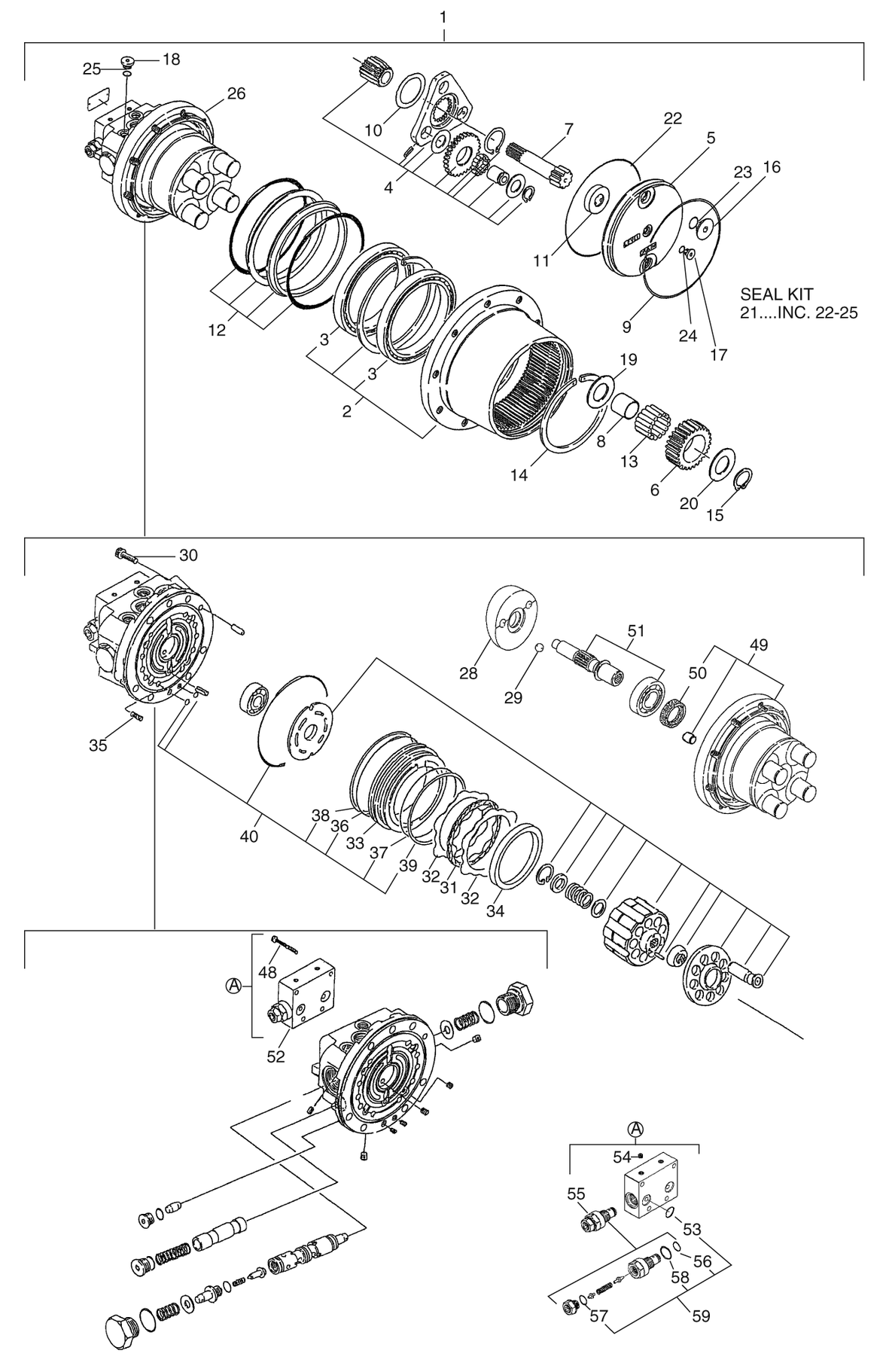

Заводская схема «Привод мотер» для HITACHI TX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	SP25-00017	Гидромотор ход	2
2	GHB-200-1-8395	Корпус узел в сборе (C1)	1
3	130BA16	Подшипник	2
4	GHC-290-2-8718	Водило 2 узел в сборе	1
5	FZD-8388-1-02	Крышка	1
6	FZD-8718-1-06	B1 шестерня	4
7	FZD-8718-1-09	S2 шестерня	1
8	FZD-8388-1-10	Кольцо	4
9	FRP-1015-13	O стопорный кольцо	1
10	FZD-8388-1-15	Упорный втулка	1
11	FZD-8603-1-16	Скольжение кольцо	1
12	JS1480F	Флоатинг сиденье (уплотнительное кольцо)	2
13	FZD-8388-1-20	Неедле	92
14	FRP-614-25	Стопорное кольцо	1
15	RA-28	Стопорное кольцо	4
16	FZD-8144-1-34	Пробка	2
17	GPF-1／8	Пробка	1
18	GPF-1／4	Пробка	1
19	FZD-8388-1-40	Упорный шайба	4
20	FZD-8388-1-41	Упорный шайба	4
21	GHS-3-1-8419	Уплотнение комплект	1
22	ROA-261	Уплотнительное кольцо	1
23	RO-P14-90	Уплотнительное кольцо	2
24	RO-P8-90	Уплотнительное кольцо	1
25	RO-P11-90	Уплотнительное кольцо	1
26	PMV-1B-2416B8-FRH2-4977A	Гидравлический гидромотор	1
27	MHCB-1-2010	Гидроцилиндр баррел	1
28	FZD-4300-10-2416	Свасх пластина	1
29	YB-5／8	Шарик	2
30	TH-10X25	Винт	7
31	FZD-4532-1-26	Диск пластина	1
32	FZD-4532-1-27	Стальной пластина	2
33	FZD-4243-1-27	Тормоз поршень	1
34	FZD-4243-1-28	Тормоз проставка	1
35	FZS-2817-29-B-1	Пружина B	8
36	RO-G110-90	Уплотнительное кольцо	1
37	RO-G100-90	Уплотнительное кольцо	1
38	RBO-G110	Задний UP кольцо	1
39	RBO-G100	Задний UP кольцо	1
40	MHS-1-4243	Уплотнение комплект	1
41	MHB-1B-FRH-2010A	Корпус 1 узел в сборе	1
42	FZS-2448-24-7	Пружина V2	2
43	FZS-2448-25-9	Пружина V3	1
44	FZS-2448-26	Пробка	2
45	FZS-2448-27	Пробка	2
46	FZS-2448-28	Пробка	2
47	HL68-5X5-05	Кхоке	4
48	TH-6X30	Винт	4
49	MHB-1B-3-4507	Корпус 2 узел в сборе	1
50	SCJY-254010	Масляный уплотнение	1
51	MHSH-1B-1-4333	Вал узел в сборе	1
52	ZR-G01-H-5931A	Предохранительный клапан узел в сборе	1
53	RO-P12-90	Уплотнительное кольцо	2
54	TPUA-1／16	Пробка	2
55	ZR-01-H-5931A	Предохранительный картридж узел в сборе	1
56	RO-P9-90	Уплотнительное кольцо	1
57	RO-P10-90	Уплотнительное кольцо	1
58	RO-P14-90	Уплотнительное кольцо	1
59	MHS-1-5931	Уплотнение комплект	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI TX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
