Управление система(2) — HITACHI TX40UR-3

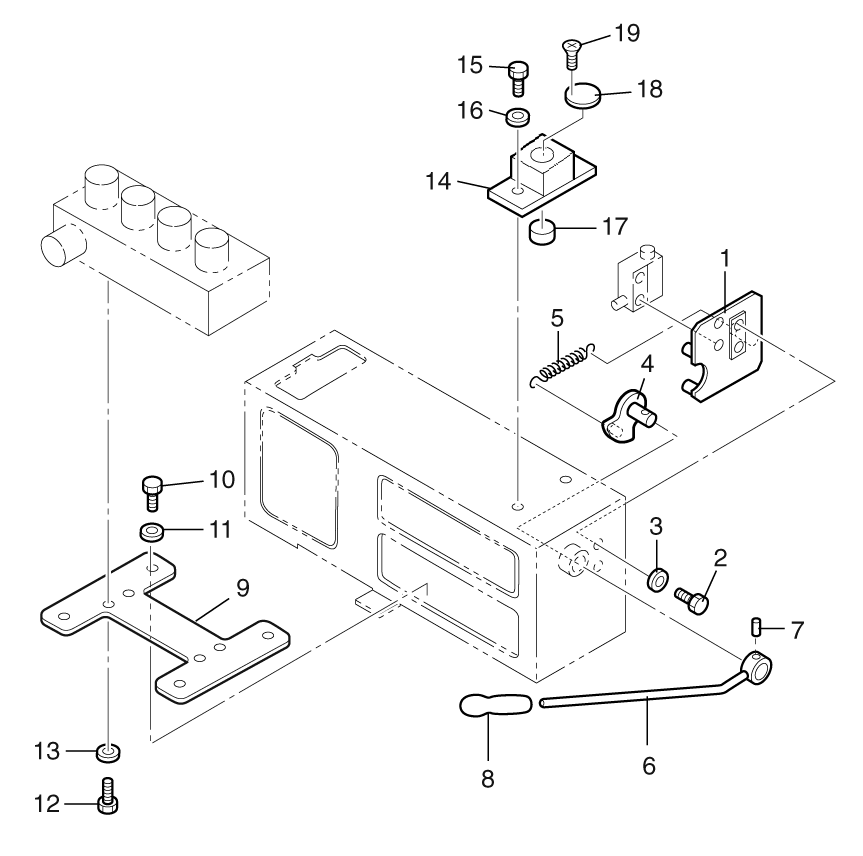

Заводская схема «Управление система(2)» для HITACHI TX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | MBU6-28300-3 | Кронштейн | 1 |
| 2 | J900816 | Болт | 2 |
| 3 | A590108 | Шайба | 2 |
| 4 | MBU6-28400 | Вал в сборе | 1 |
| 5 | MBU6-28002-1 | Пружина | 1 |
| 6 | NCU2-44100 | Рычаг в сборе | 1 |
| 7 | 0425-06036-0 | Пружинный штифт | 1 |
| 8 | 870-00008 | Рукоятка | 1 |
| 9 | C319-10001 | Пластина | 1 |
| 10 | J901016 | Болт | 4 |
| 11 | J222010 | Шайба | 4 |
| 12 | J901016 | Болт | 4 |
| 13 | J222010 | Шайба | 4 |
| 14 | S062-00173 | Кронштейн | 1 |
| 15 | J900816 | Болт | 2 |
| 16 | A590108 | Шайба | 2 |
| 17 | C269-10003 | Трубка | 1 |
| 18 | SP62-00006 | Колпачок | 1 |
| 19 | 0331-03015-a | Винт | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
