Джойстикк клапан — HITACHI TX40UR-3

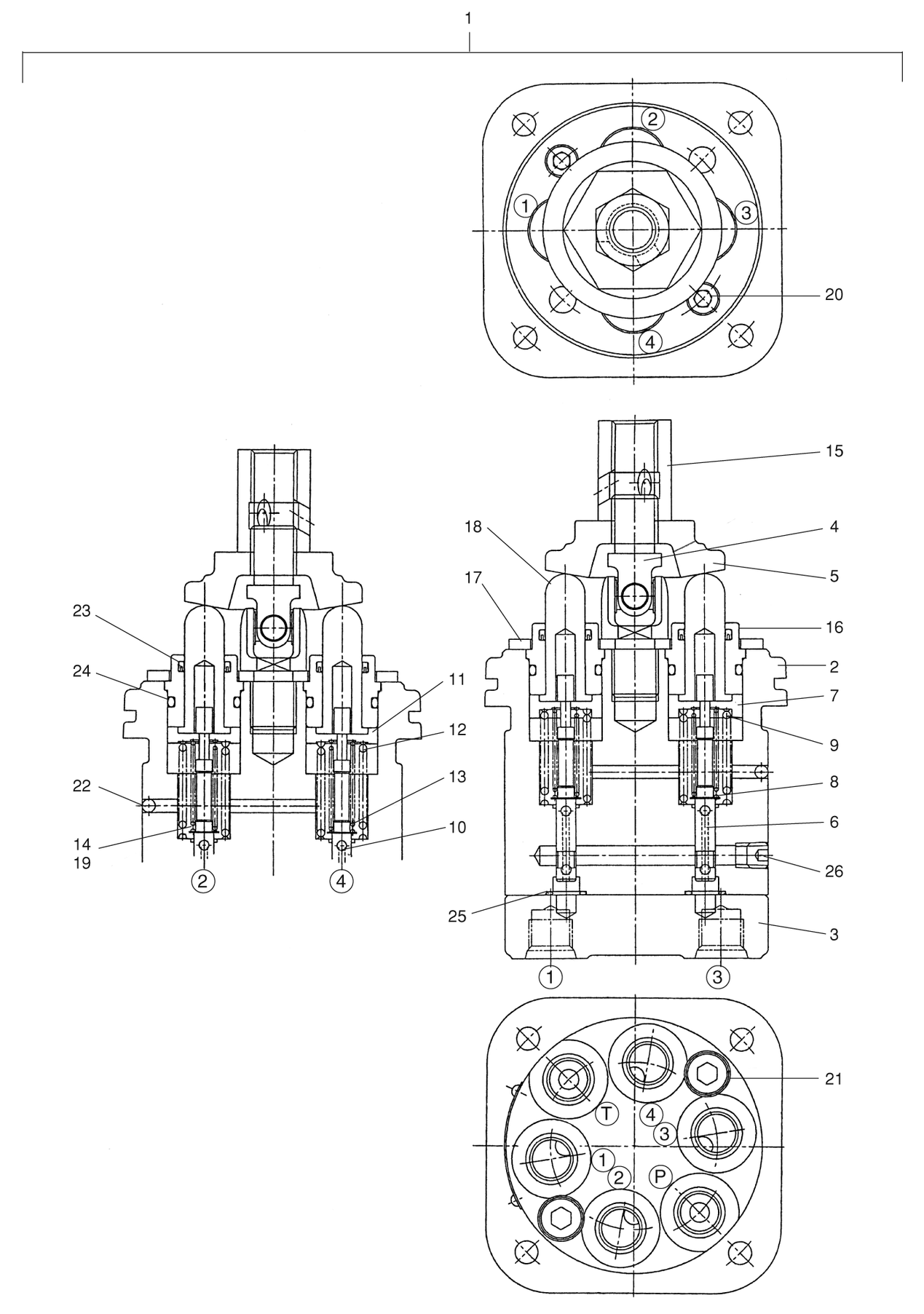

Заводская схема «Джойстикк клапан» для HITACHI TX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | NUC7-00200 | Джойстикк клапан в сборе | 2 |
| 2 | 01973-1010B | Корпус | 1 |
| 3 | 01973-1020A | Пластина | 1 |
| 4 | 06190-1100B | Соединение | 1 |
| 5 | 06190-11100 | Кулачок | 1 |
| 6 | 07260-1020A | Золотник | 2 |
| 7 | 07260-1040A | Держатель | 2 |
| 8 | 07260-10700 | Пружина | 2 |
| 9 | 07260-1080A | Пружина | 2 |
| 10 | 07294-1010A | Золотник | 2 |
| 11 | 07294-1020A | Держатель | 2 |
| 12 | 07294-10400 | Пружина | 2 |
| 13 | 07363-10100 | Пружина | 2 |
| 14 | 07392-10300 | Регулировочная шайба | 4 |
| 15 | 11183-10700 | Гайка | 1 |
| 16 | 11206-10610 | Втулка | 4 |
| 17 | 11206-1070A | Пластина | 1 |
| 18 | 11206-10900 | Толкатель | 4 |
| 19 | 11206-11600 | Регулировочная шайба | 8 |
| 20 | J780620 | Болт с внутренним шестигранником | 2 |
| 21 | J780820 | Болт с внутренним шестигранником | 2 |
| 22 | 85100-01019 | Стальной шарик | 3 |
| 23 | 86103-10013 | У-паккинг | 4 |
| 24 | 954493 | Уплотнительное кольцо | 4 |
| 25 | 86900-60029 | Уплотнительное кольцо | 6 |
| 26 | 87143-30000 | Пробка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
