Верхний рама трубопроводы(4) — HITACHI TX40UR-3

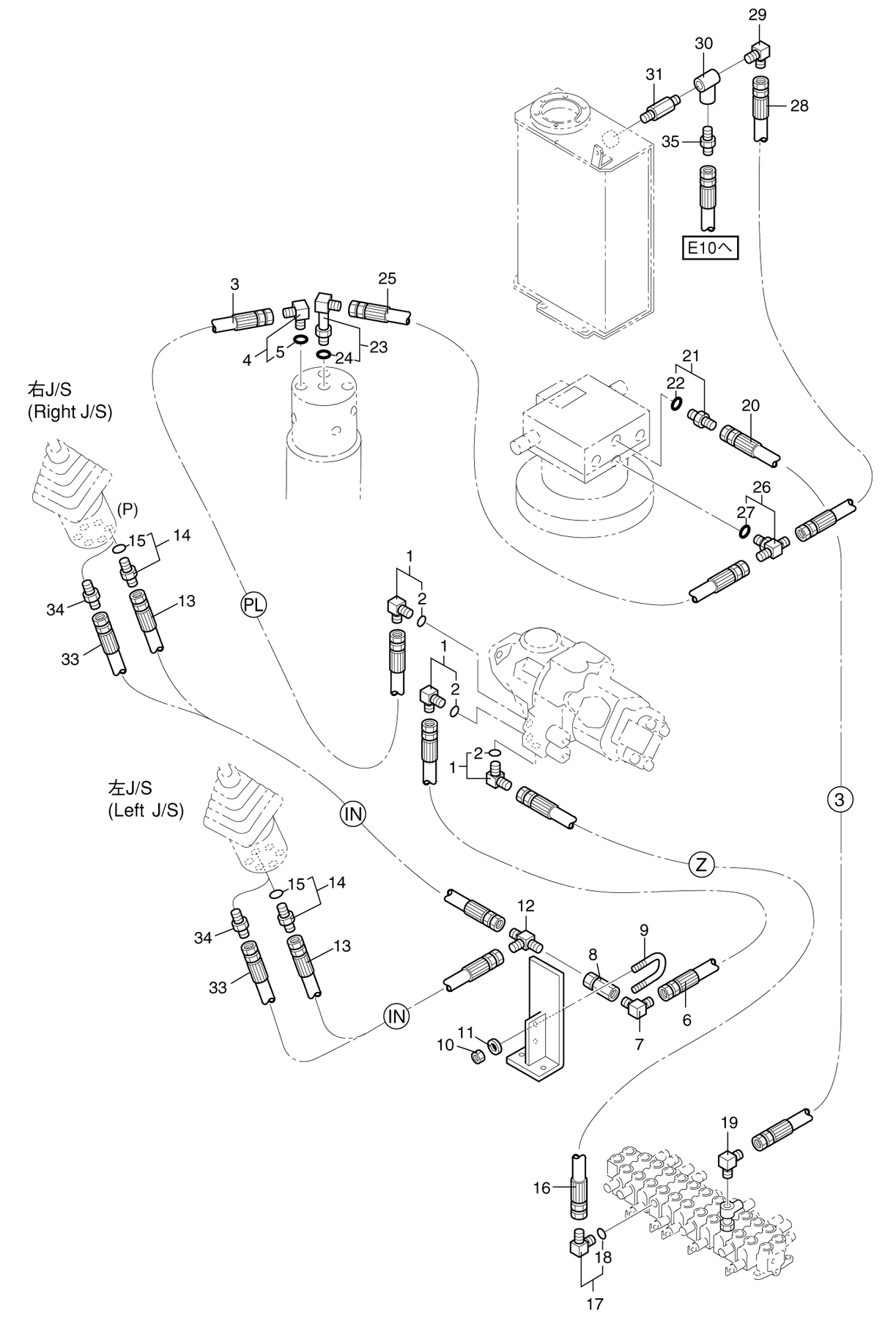

Заводская схема «Верхний рама трубопроводы(4)» для HITACHI TX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 0602-04004-x | Угловой штуцер | 3 |
| 2 | 957366 | Уплотнительное кольцо | 1 |
| 3 | 0775-04090-n | Шланг | 1 |
| 4 | 0602-04004-x | Угловой штуцер | 1 |
| 5 | 957366 | Уплотнительное кольцо | 1 |
| 6 | 0775-04055-n | Шланг | 1 |
| 7 | 0582-04004-x | Угловой штуцер | 1 |
| 8 | NK27-71600 | Фильтр | 1 |
| 9 | 0205-02500-a | Болт-у | 1 |
| 10 | J950010 | Болт | 2 |
| 11 | J222010 | Шайба | 2 |
| 12 | 0594-04004-x | Тройник | 1 |
| 13 | 0781-04110-o | Шланг(IN) | 2 |
| 14 | 0600-04004-x | Разъём | 2 |
| 15 | 957366 | Уплотнительное кольцо | 1 |
| 16 | 0775-04100-n | Шланг(Z) | 1 |
| 17 | 0602-04004-x | Угловой штуцер | 1 |
| 18 | 957366 | Уплотнительное кольцо | 1 |
| 19 | 0582-08006-x | Угловой штуцер | 1 |
| 20 | 0790-06040-o | Шланг(3) | 1 |
| 21 | 0600-06006-x | Разъём | 2 |
| 22 | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 0603-04004-x | Угловой штуцер | 1 |
| 24 | 957366 | Уплотнительное кольцо | 1 |
| 25 | 0781-04045-o | Шланг | 1 |
| 26 | 0607-04004-x | Тройник | 1 |
| 27 | 957366 | Уплотнительное кольцо | 1 |
| 28 | 0781-04195-o | Шланг | 1 |
| 29 | 0582-04004-x | Угловой штуцер | 1 |
| 30 | 0568-04004-L | Тройник | 1 |
| 31 | 0560-04004-L | Ниппель | 1 |
| 32 | 0580-04004-x | Разъём | 1 |
| 33 | 0823-04110-o | Шланг | 2 |
| 34 | 0627-04004-x | Ниппель, шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
