Электрическая система — HITACHI TX40UR-3

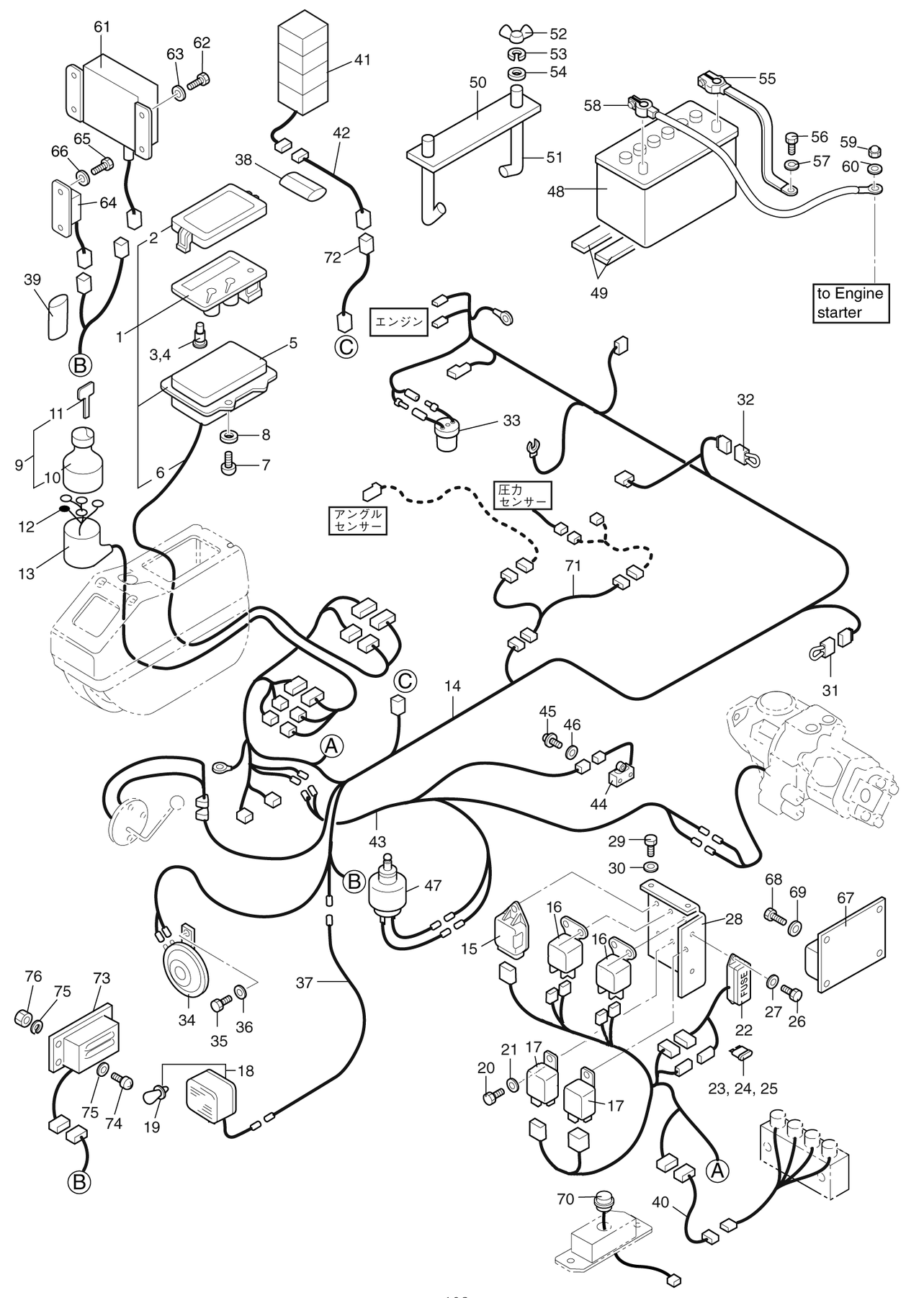

Заводская схема «Электрическая система» для HITACHI TX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | NK27-80006-1 | Измеритель блок в сборе | 1 |
| 2 | 0512-00709-A2 | Крышка | 1 |
| 3 | 0554-00030 | Фонарь | 6 |
| 4 | 0554-00001 | Фонарь | 1 |
| 5 | 0514-03742-A1 | Корпус | 1 |
| 6 | 0551-07757-PX | Коде в сборе | 1 |
| 7 | 0345-04010-a | Винт | 4 |
| 8 | A590104 | Шайба | 4 |
| 10 | 40908-00011 | Шпонка выключатель | 1 |
| 12 | 11620-1810 | Жгут проводов | 1 |
| 13 | 12002-01570 | Крышка | 1 |
| 14 | S012-00331 | Основной жгут проводов | 1 |
| 15 | S043-00030 | Блок таймер | 1 |
| 16 | 40901-04160 | Реле | 2 |
| 17 | S043-00029 | Реле | 2 |
| 18 | S012-00332 | Фонарь | 1 |
| 19 | BLV03 | Клапан | 1 |
| 20 | J900616 | Болт | 7 |
| 21 | A590106 | Шайба | 7 |
| 22 | 40901-04010 | Короб предохранитель | 1 |
| 23 | AF-3A | 3A предохранитель | 1 |
| 24 | AF-10A | 10A предохранитель | 1 |
| 25 | AF-15A | 15A предохранитель | 1 |
| 26 | J900620 | Болт | 2 |
| 27 | A590106 | Шайба | 2 |
| 28 | S012-00333 | Кронштейн | 1 |
| 29 | 0121-08020-a | Болт | 2 |
| 30 | 0383-08000-a | Шайба | 2 |
| 31 | 7122-4123-30 | Фусибле тяга | 1 |
| 32 | 7122-6026-60 | Фусибле тяга | 1 |
| 33 | REX018171 | Индикатор | 1 |
| 34 | S012-00334 | Звуковой сигнал | 1 |
| 35 | J900816 | Болт | 1 |
| 36 | A590108 | Шайба | 1 |
| 37 | C317-10200 | Жгут проводов | 1 |
| 38 | 0827-60200-a | Трубка | 1 |
| 39 | 0827-60400-b | Трубка | 1 |
| 40 | C317-10100-A | Жгут проводов | 1 |
| 41 | C293-30400 | Патлигхт | 1 |
| 42 | C298-90061 | Жгут проводов | 1 |
| 43 | NSP8-00200 | Жгут проводов | 1 |
| 44 | SL1-AK | Концевой выключатель | 1 |
| 45 | 0345-04025-a | Винт | 2 |
| 46 | A590104 | Шайба | 2 |
| 47 | K17780-00-00 | Выключатель | 1 |
| 48 | 940-00002-3 | Аккумулятор | 1 |
| 49 | 77340024 | Резиновая прокладка | 2 |
| 50 | 71340122 | Пластина | 1 |
| 51 | 176540001 | Болт | 2 |
| 52 | 0276-08000-a | Гайка винг | 2 |
| 53 | A590908 | Пружинная шайба | 2 |
| 54 | A590108 | Шайба | 2 |
| 55 | 905-00012 | Коде | 1 |
| 56 | J901020 | Болт | 1 |
| 57 | A590110 | Шайба | 1 |
| 58 | DRS7-20400 | Коде | 1 |
| 59 | J950008 | Гайка | 1 |
| 60 | A590908 | Пружинная шайба | 1 |
| 61 | 4621994 | Короб | 1 |
| 62 | J900616 | Болт | 4 |
| 63 | A590106 | Шайба | 4 |
| 64 | SP55-00005 | Короб выключатель | 1 |
| 65 | J900616 | Болт | 2 |
| 66 | A590106 | Шайба | 2 |
| 67 | SP55-00003 | Реле в сборе | 1 |
| 68 | J900616 | Болт | 4 |
| 69 | A590106 | Шайба | 4 |
| 70 | C317-10110 | Выключатель в сборе | 1 |
| 71 | C317-10102 | Жгут проводов | 1 |
| 72 | C317-10104 | Жгут проводов | 1 |
| 73 | C293-30300 | Зуммер | 1 |
| 74 | 0339-06015-a | Винт | 2 |
| 75 | A590106 | Шайба | 4 |
| 76 | M500605 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
