Верхний рама трубопроводы(2) — HITACHI TX40UR-3

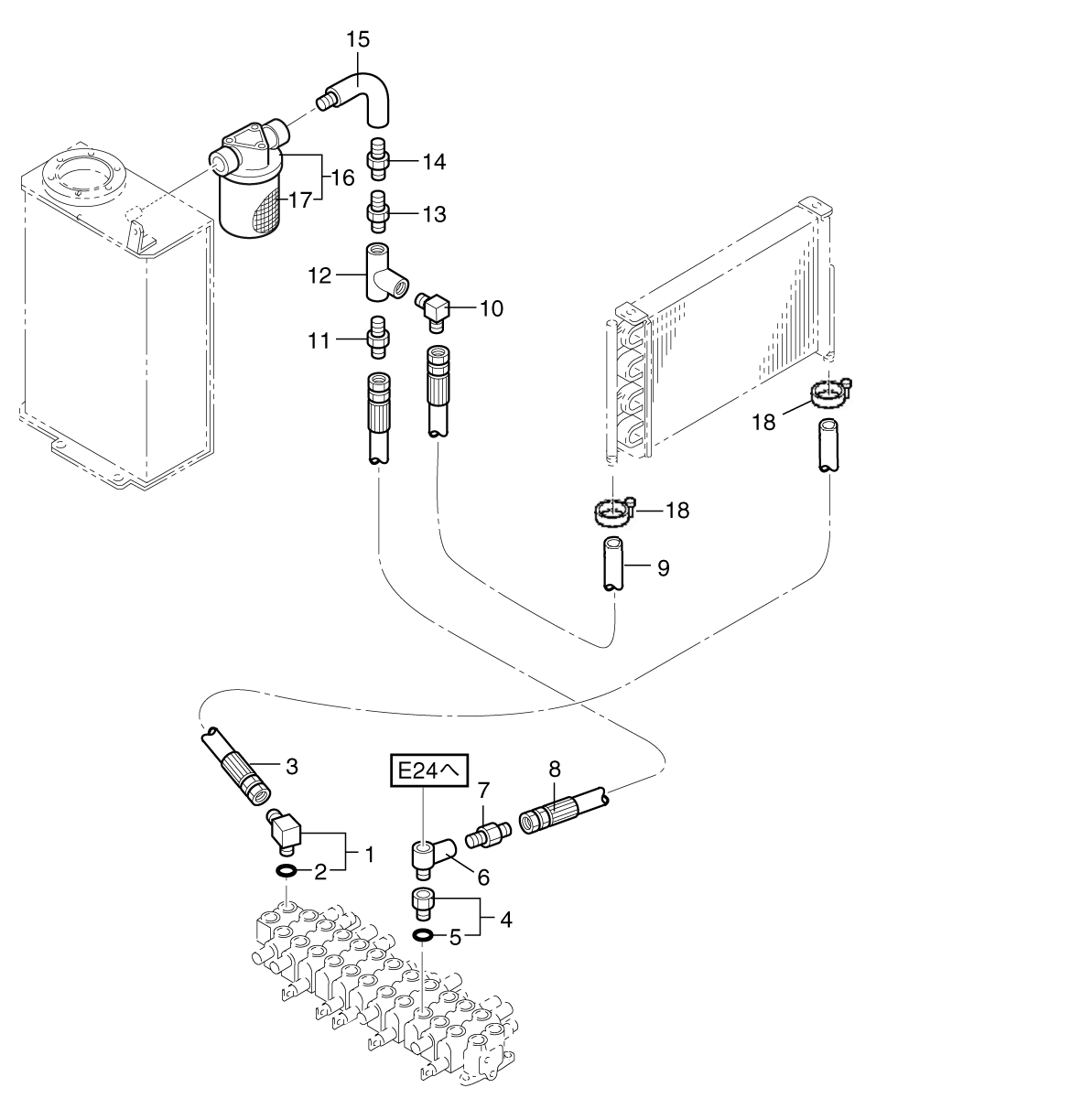

Заводская схема «Верхний рама трубопроводы(2)» для HITACHI TX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 0602-08008-x | Угловой штуцер | 1 |
| 2 | 4506418 | Уплотнительное кольцо | 1 |
| 3 | S052-50118 | Шланг(1) | 1 |
| 4 | 0604-12008-x | Разъём | 1 |
| 5 | 4506242 | Уплотнительное кольцо | 1 |
| 6 | 0575-08008-o | Тройник | 1 |
| 7 | 0580-08008-x | Разъём | 1 |
| 8 | 0790-08190-o | Шланг(2) | 1 |
| 9 | S052-50119 | Шланг | 1 |
| 10 | 0582-12008-x | Угловой штуцер | 1 |
| 11 | 0580-12008-x | Разъём | 1 |
| 12 | 0568-12012-L | Тройник | 1 |
| 13 | 0560-12012-L | Ниппель, шланг | 1 |
| 14 | 0563-20012-L | Втулка | 1 |
| 15 | 0569-20020-L | Угловой штуцер | 1 |
| 16 | NK27-71700 | Линия фильтр | 1 |
| 17 | Y-2910 | Элемент | 1 |
| 18 | 0750-22030-0 | Лента | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
