Управление система (1) — HITACHI TX40UR-3

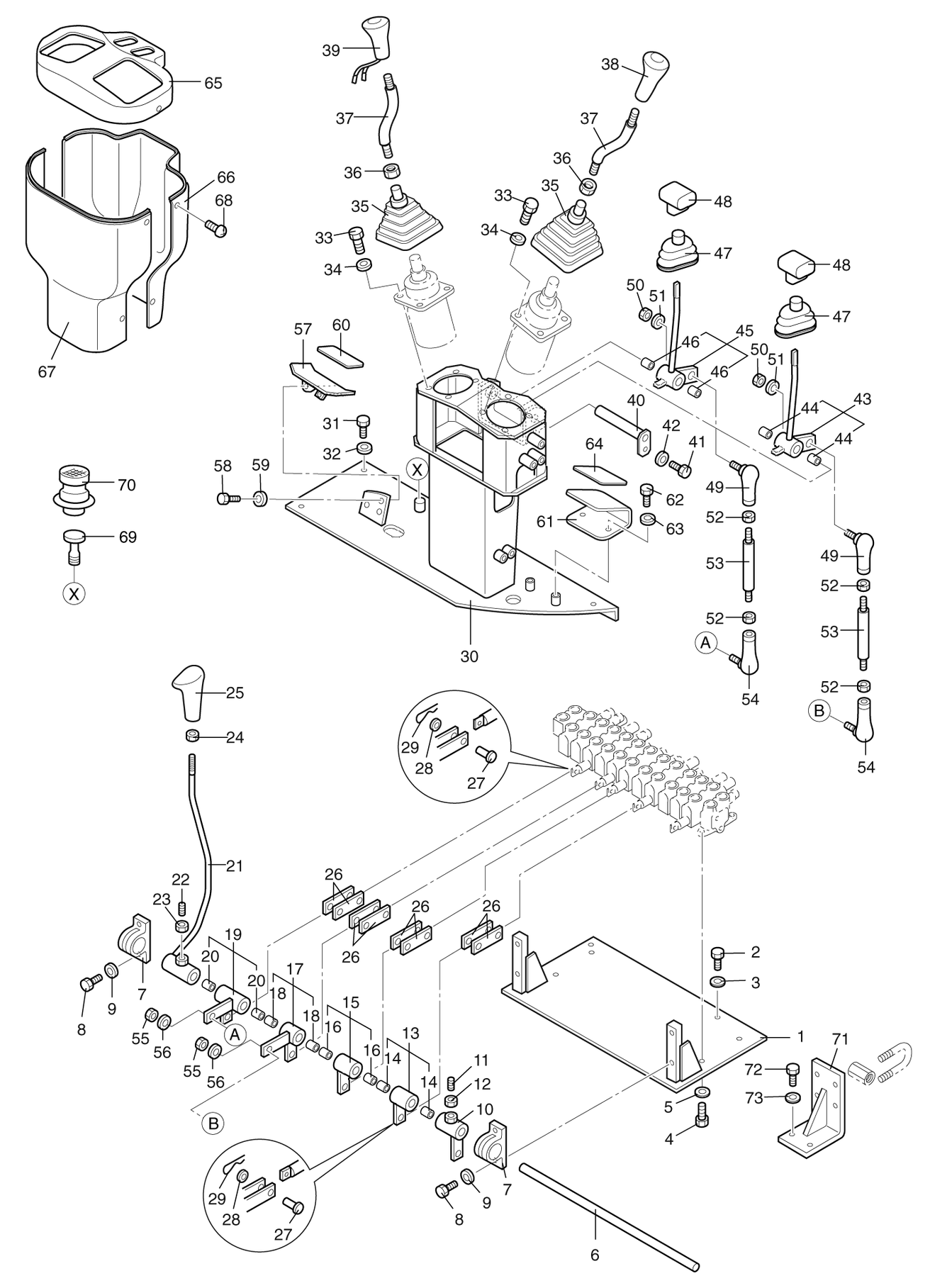

Заводская схема «Управление система (1)» для HITACHI TX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | NCU2-41100 | Пластина | 1 |
| 2 | J901020 | Болт | 4 |
| 3 | J222010 | Шайба | 4 |
| 4 | J901025 | Болт | 4 |
| 5 | J222010 | Шайба | 4 |
| 6 | NCU2-41001 | Вал | 1 |
| 7 | 30640-60005 | Блок | 2 |
| 8 | J900825 | Болт | 4 |
| 9 | J222008 | Шайба | 4 |
| 10 | NCU2-41700 | Тяга в сборе | 1 |
| 11 | 0344-10025-c | Винт | 1 |
| 12 | J950010 | Гайка | 1 |
| 13 | S062-00171 | Тяга в сборе | 1 |
| 14 | 0480-20020-o | Втулка | 2 |
| 15 | S062-00172 | Тяга в сборе | 1 |
| 16 | 0480-20020-o | Втулка | 2 |
| 17 | NCU2-41400 | Тяга (левый) в сборе | 1 |
| 18 | 0480-20020-o | Втулка | 2 |
| 19 | NCU2-41500 | Тяга (правый) в сборе | 1 |
| 20 | 0480-20020-o | Втулка | 2 |
| 21 | NCU2-41600-1 | Рычаг | 1 |
| 22 | 0344-10025-c | Винт | 1 |
| 23 | J950010 | Гайка | 1 |
| 24 | M051408 | Гайка | 1 |
| 25 | 41301-01610 | Рукоятка | 1 |
| 26 | NAS4-20006-1 | Пластина | 8 |
| 27 | 11330-06080 | Палец | 8 |
| 28 | A590105 | Шайба | 8 |
| 29 | 0420-01015-0 | Палец | 8 |
| 30 | NCU2-42100 | Стойка | 1 |
| 31 | J900816 | Болт | 4 |
| 32 | J222008 | Шайба | 4 |
| 33 | J900630 | Болт | 8 |
| 34 | J222006 | Шайба | 8 |
| 35 | 12002-03860-1 | Защитный чехол | 2 |
| 36 | M051408 | Гайка | 1 |
| 37 | NCU2-42510-1 | Рычаг | 2 |
| 38 | PA-2356 | Рукоятка (левый) | 1 |
| 39 | PA-2357 | Рукоятка (правый) | 1 |
| 40 | NCU2-42200 | Вал в сборе | 1 |
| 41 | J900816 | Болт | 1 |
| 42 | J222008 | Шайба | 1 |
| 43 | S062-00084 | Рычаг (левый) в сборе | 1 |
| 44 | 0480-20020-o | Втулка | 2 |
| 45 | S062-00082 | Рычаг (правый) в сборе | 1 |
| 46 | 0480-20020-o | Втулка | 2 |
| 47 | 822-00080 | Защитный чехол | 2 |
| 48 | 870-00003 | Рукоятка | 2 |
| 49 | 0450-10B15-b | Шарик | 2 |
| 50 | J955010 | Гайка | 2 |
| 51 | A590110 | Шайба | 2 |
| 52 | J950010 | Гайка | 4 |
| 53 | NCU2-41002 | Шток | 2 |
| 54 | 0450-10B15-a | Шарик | 2 |
| 55 | J950010 | Гайка | 2 |
| 56 | A590110 | Шайба | 2 |
| 57 | C257-70000 | Педаль в сборе | 1 |
| 58 | J900830 | Болт | 2 |
| 59 | J222008 | Шайба | 2 |
| 60 | MBU6-24001 | Анти-слип | 1 |
| 61 | NCU2-42800 | Опора опора в сборе | 1 |
| 62 | J900820 | Болт | 2 |
| 63 | J222008 | Шайба | 2 |
| 64 | MBU6-27001 | Анти-слип | 1 |
| 65 | NCU2-43001 | Крышка (A) | 1 |
| 66 | NCU2-43002 | Крышка (B) | 1 |
| 67 | NCU2-43003 | Крышка (C) | 1 |
| 68 | 0333-06010-e | Винт | 10 |
| 69 | MBC6-26001 | Вал | 1 |
| 70 | 144-2317 | Защитный чехол | 1 |
| 71 | NCU2-40100 | Кронштейн | 1 |
| 72 | J901020 | Болт | 2 |
| 73 | J222010 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
