Панель пола — HITACHI TX40UR-3

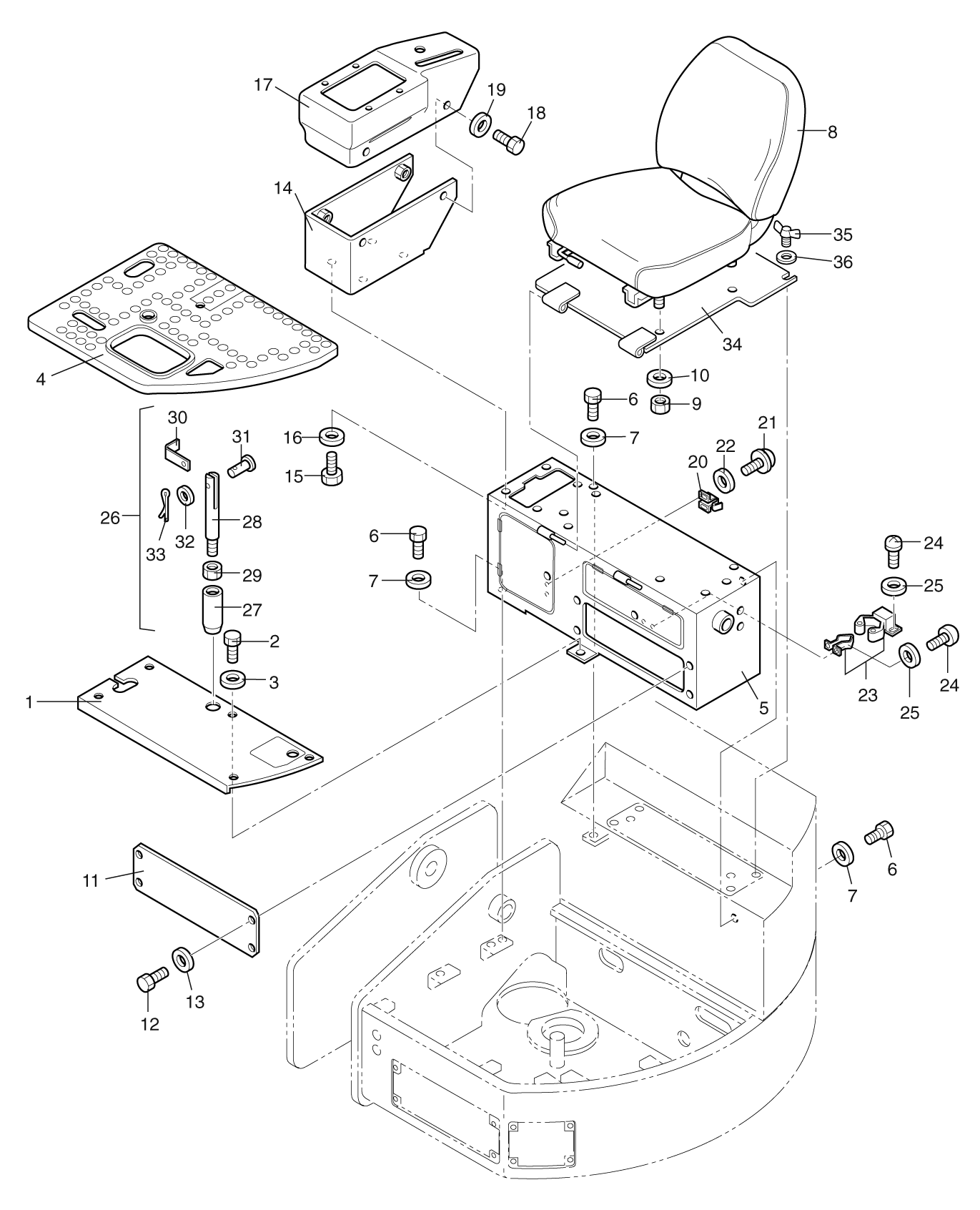

Заводская схема «Панель пола» для HITACHI TX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | NCU2-60100 | Пластина пол | 1 |
| 2 | J900816 | Болт | 5 |
| 3 | J222008 | Шайба | 5 |
| 4 | NCU2-60001-1 | Коврик пола | 1 |
| 5 | C252-60200-A | Короб сиденье | 1 |
| 6 | J900816 | Болт | 3 |
| 7 | A590108 | Шайба | 3 |
| 8 | NB30-080001 | Сиденье | 1 |
| 9 | J950008 | Гайка | 4 |
| 10 | A590108 | Шайба | 4 |
| 11 | C312-30020 | Крышка | 1 |
| 12 | J900816 | Болт | 4 |
| 13 | A590108 | Шайба | 4 |
| 14 | NCU2-60300 | Короб консоль | 1 |
| 15 | J260820 | Болт | 4 |
| 16 | A590108 | Шайба | 4 |
| 17 | NCU2-43100 | Крышка консоль | 1 |
| 18 | J900816 | Болт | 4 |
| 19 | A590108 | Шайба | 4 |
| 20 | 0003-00000-s | Защёлка | 1 |
| 21 | 0345-05008-a | Винт | 2 |
| 22 | A590105 | Шайба | 2 |
| 23 | 1350-01301 | Защёлка | 1 |
| 24 | 0345-03008-a | Винт | 4 |
| 25 | A590103 | Шайба | 4 |
| 26 | NCU2-00200 | Палец блокировка в сборе | 1 |
| 27 | NFSH-36102 | Стопорный палец | 1 |
| 28 | HCA3-64001 | Штанга | 1 |
| 29 | J950012 | Гайка | 1 |
| 30 | SB20Ⅱ-060302-1 | Пластина | 1 |
| 31 | NB50-023030 | Стопорный палец | 1 |
| 32 | A590105 | Шайба | 1 |
| 33 | 0421-04018-o | Палец | 1 |
| 34 | C252-60002 | Кронштейн | 1 |
| 35 | 0197-08020-a | Болт | 2 |
| 36 | J222008 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
