Верхний рама трубопроводы (1) — HITACHI TX40UR-3

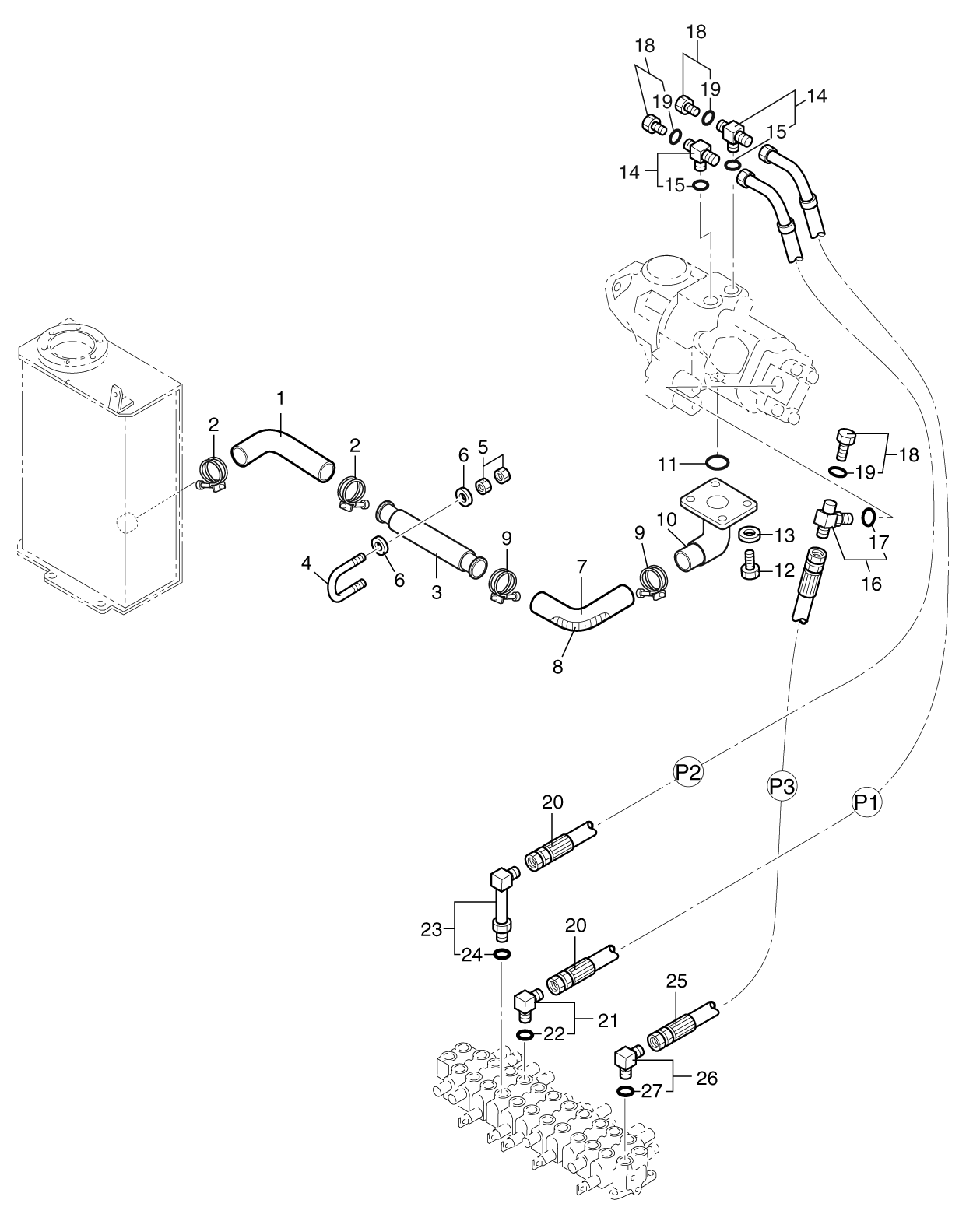

Заводская схема «Верхний рама трубопроводы (1)» для HITACHI TX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | MCU5-11001 | Шланг | 1 |
| 2 | 0750-35050-0 | Лента | 2 |
| 3 | S052-00811 | Трубка | 1 |
| 4 | 0205-03200-a | Болт-у | 2 |
| 5 | J950010 | Гайка | 4 |
| 6 | A590110 | Шайба | 4 |
| 7 | 0751-38400 | Шланг | 1 |
| 8 | HCA5-00008-1 | Пружина | 1 |
| 9 | 0750-35050-0 | Лента | 2 |
| 10 | NCU5-00100 | Трубка | 1 |
| 11 | 4073426 | Уплотнительное кольцо | 1 |
| 12 | J901235 | Болт | 4 |
| 13 | J222012 | Шайба | 4 |
| 14 | 30554-62020 | Тройник | 2 |
| 15 | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 30554-62022 | Тройник | 1 |
| 17 | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 0547-04000 | Пробка | 3 |
| 19 | 4506411 | Уплотнительное кольцо | 1 |
| 20 | 0794-08088-q | Шланг(P1, P2) | 2 |
| 21 | 0602-08008-x | Угловой штуцер 90° | 1 |
| 22 | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 0603-08008-x | Угловой штуцер 90° | 1 |
| 24 | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 0778-06075-n | Шланг(P3) | 1 |
| 26 | 0602-06006-x | Угловой штуцер 90° | 1 |
| 27 | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
