Бак блок — HITACHI TX40UR-3

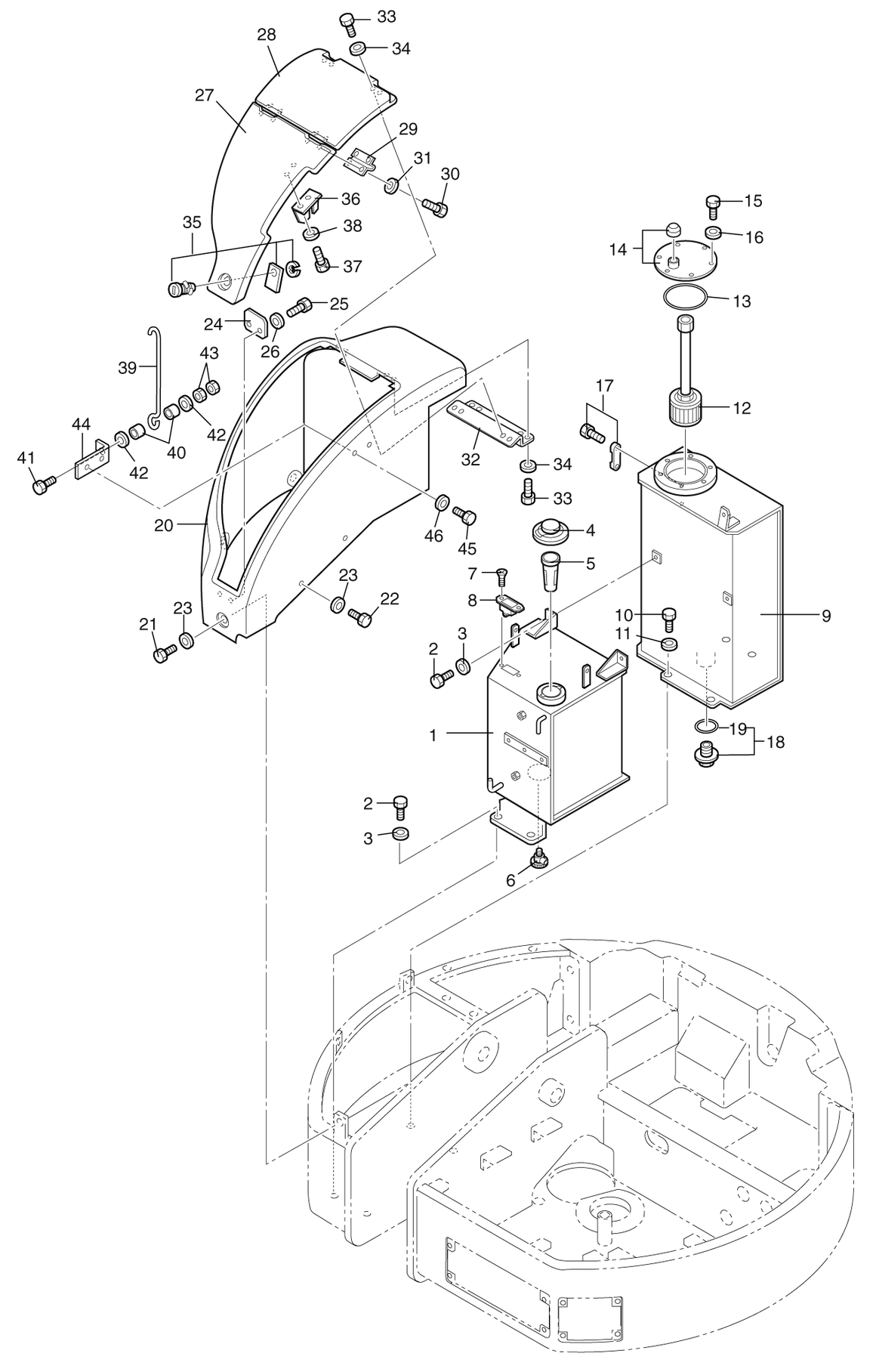

Заводская схема «Бак блок» для HITACHI TX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | NCU2-21000-A0 | Топливный бак | 1 |
| 2 | J901020 | Болт | 4 |
| 3 | J222010 | Шайба | 4 |
| 4 | 562-00900 | Сетчатый фильтр | 1 |
| 5 | NAS8-00010 | Колпачок | 1 |
| 6 | 41301-01430 | Клапан | 1 |
| 7 | PA-5219 | Указатель | 1 |
| 8 | 0331-06015-a | Винт | 2 |
| 9 | NCU2-22000 | Бак гидравлический | 1 |
| 10 | J901025 | Болт | 4 |
| 11 | J222010 | Шайба | 4 |
| 12 | 40701-00360 | Всасывающий фильтр | 1 |
| 13 | A810125 | Уплотнительное кольцо | 1 |
| 14 | NAR2-20300 | Крышка | 1 |
| 15 | J900816 | Болт | 6 |
| 16 | J222008 | Шайба | 6 |
| 17 | 41301-01240 | Указатель | 1 |
| 18 | 30554-61024 | Пробка | 1 |
| 19 | 4506429 | Уплотнительное кольцо | 1 |
| 20 | NCU2-53100 | Крышка | 1 |
| 21 | J900820 | Болт | 3 |
| 22 | J900830 | Болт | 2 |
| 23 | A590108 | Шайба | 5 |
| 24 | NCU2-53001-1 | Пластина | 1 |
| 25 | J900820 | Болт | 2 |
| 26 | A590108 | Шайба | 2 |
| 27 | C252-53210 | Крышка (A) в сборе | 1 |
| 28 | C252-53220 | Крышка (B) в сборе | 1 |
| 29 | C252-50100 | Петля | 2 |
| 30 | J901020 | Болт | 8 |
| 31 | A590110 | Шайба | 8 |
| 32 | C252-53002 | Пластина | 1 |
| 33 | J901020 | Болт | 8 |
| 34 | A590110 | Шайба | 8 |
| 35 | 41301-01630 | Гидроцилиндр | 1 |
| 36 | NCU2-53002 | Пластина | 1 |
| 37 | J900820 | Болт | 2 |
| 38 | A590108 | Шайба | 2 |
| 39 | NCU2-53003 | Стойка | 1 |
| 40 | NK27-25002 | Амортизатор | 2 |
| 41 | J901040 | Болт | 1 |
| 42 | J217083 | Шайба | 2 |
| 43 | J950010 | Гайка | 2 |
| 44 | C252-53001 | Пластина | 1 |
| 45 | J901020 | Болт | 2 |
| 46 | J217083 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
