Крышка двигателя — HITACHI TX40UR-3

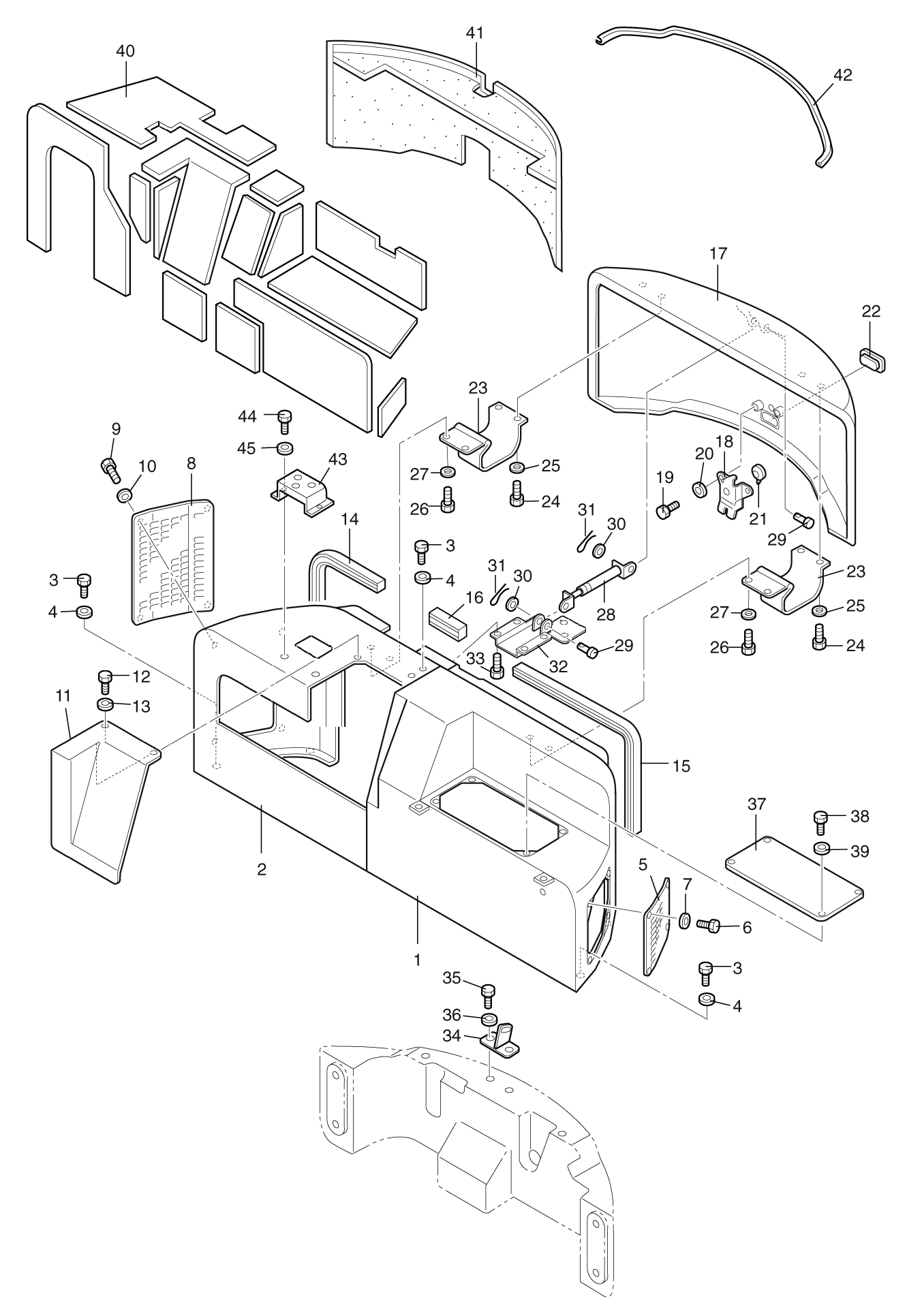

Заводская схема «Крышка двигателя» для HITACHI TX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | C252-51100 | Крышка (A-L) | 1 |
| 2 | S062-00154 | Крышка (A-R) | 1 |
| 3 | J921025 | Болт | 6 |
| 4 | J217083 | Шайба | 6 |
| 5 | C312-50001-A | Пластина | 1 |
| 6 | J900816 | Болт | 4 |
| 7 | J222008 | Шайба | 4 |
| 8 | NCU2-50002 | Пластина | 1 |
| 9 | J900816 | Болт | 4 |
| 10 | J222008 | Шайба | 4 |
| 11 | S062-00155 | Крышка | 1 |
| 12 | J900820 | Болт | 2 |
| 13 | J222008 | Шайба | 2 |
| 14 | 0813-11060-0 | Уплотнительная окантовка | 1 |
| 15 | 0813-11112-0 | Уплотнительная окантовка | 1 |
| 16 | 0813-11018-0 | Уплотнительная окантовка | 1 |
| 17 | NCU2-52000 | Крышка (B) | 1 |
| 18 | NK27-81500 | Замок | 1 |
| 19 | J900616 | Болт | 2 |
| 20 | A590106 | Шайба | 2 |
| 21 | 41301-01630 | Гидроцилиндр | 1 |
| 22 | 41301-01720 | Рукоятка | 1 |
| 23 | HCA2-70100 | Петля | 1 |
| 24 | J900820 | Болт | 4 |
| 25 | A590108 | Шайба | 4 |
| 26 | J900820 | Болт | 4 |
| 27 | A590108 | Шайба | 4 |
| 28 | NFSH-80001 | Пружина GAS | 1 |
| 29 | 71340093 | Палец | 2 |
| 30 | A590108 | Шайба | 2 |
| 31 | 0420-25020-0 | Палец сприт | 2 |
| 32 | S042-00210 | Кронштейн | 1 |
| 33 | J921020 | Болт | 4 |
| 34 | NCU2-50200 | Пластина | 1 |
| 35 | J901020 | Болт | 2 |
| 36 | J217083 | Шайба | 2 |
| 37 | C252-50003 | Пластина | 1 |
| 38 | J900820 | Болт | 2 |
| 39 | J222008 | Шайба | 2 |
| 40 | C252-50300 | Резиновая прокладка | 1 |
| 41 | NCU2-50400 | Резиновая прокладка | 1 |
| 42 | SH01-B8-1420 | Уплотнительная окантовка | 1 |
| 43 | C253-30009 | Кронштейн | 1 |
| 44 | J900816 | Болт | 2 |
| 45 | A590108 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
