Шасси рама трубопроводы — HITACHI TX40UR-3

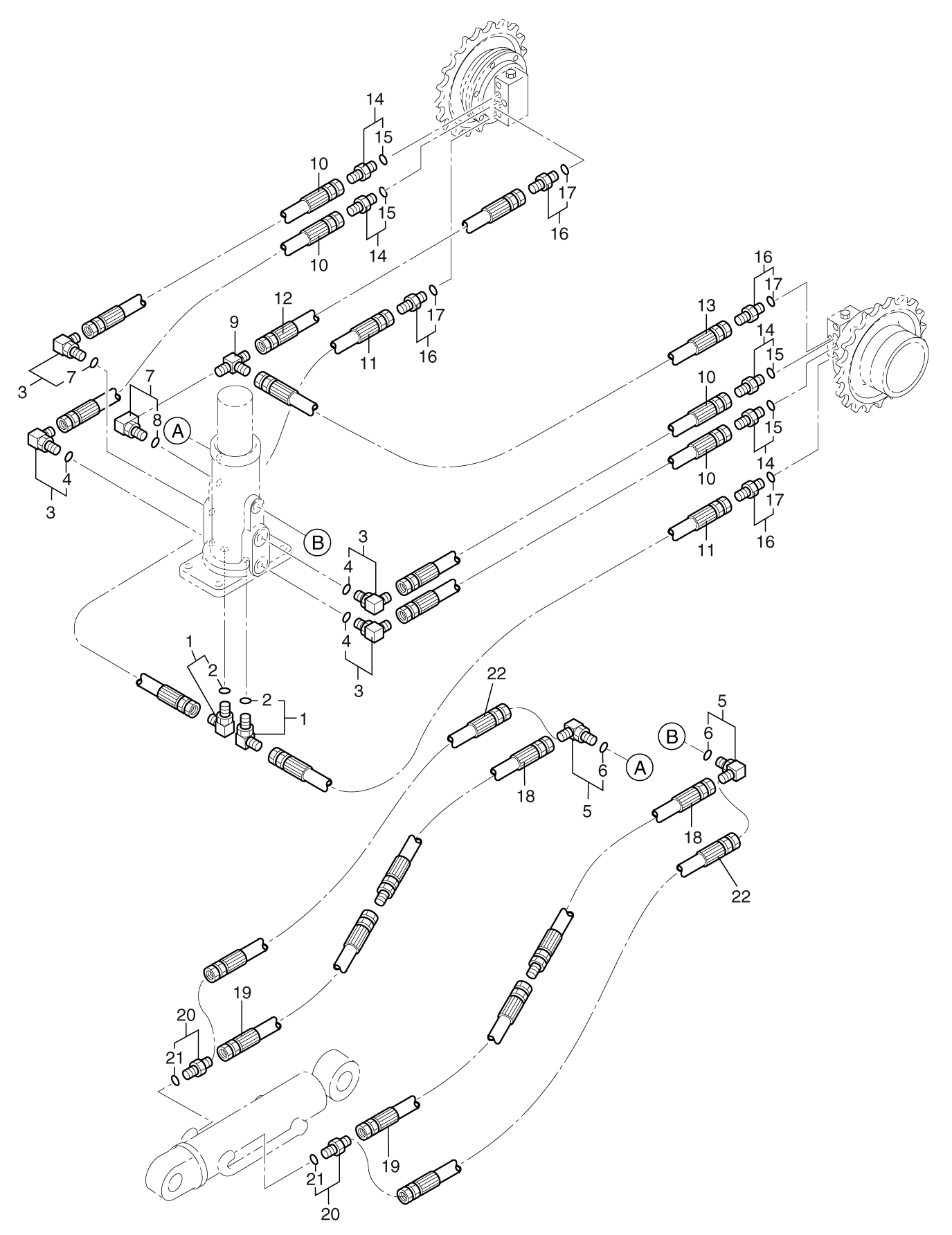

Заводская схема «Шасси рама трубопроводы» для HITACHI TX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 0602-04004-x | Угловой штуцер | 2 |
| 2 | 957366 | Уплотнительное кольцо | 1 |
| 3 | 0601-06006-x | Угловой штуцер | 4 |
| 4 | 4509180 | Уплотнительное кольцо | 1 |
| 5 | 0602-04004-x | Угловой штуцер | 2 |
| 6 | 957366 | Уплотнительное кольцо | 1 |
| 7 | 0605-04004-0 | Угловой штуцер | 1 |
| 8 | 957366 | Уплотнительное кольцо | 1 |
| 9 | 0594-04004-x | Тройник | 1 |
| 10 | 0783-04112-n | Шланг | 4 |
| 11 | 0781-04112-0 | Шланг | 2 |
| 12 | 0781-04112-0 | Шланг | 1 |
| 13 | 0781-04137-0 | Шланг | 1 |
| 14 | 0600-08006-x | Разъём | 4 |
| 15 | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 0600-04004-x | Разъём | 4 |
| 17 | 957366 | Уплотнительное кольцо | 1 |
| 18 | NAR5-30001-00 | Шланг | 2 |
| 19 | 0778-04035-m | Шланг | 2 |
| 20 | 0600-04004-x | Разъём | 2 |
| 21 | 957366 | Уплотнительное кольцо | 1 |
| 22 | 0778-04085-m | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
