Свивел соединение — HITACHI TX40UR-3

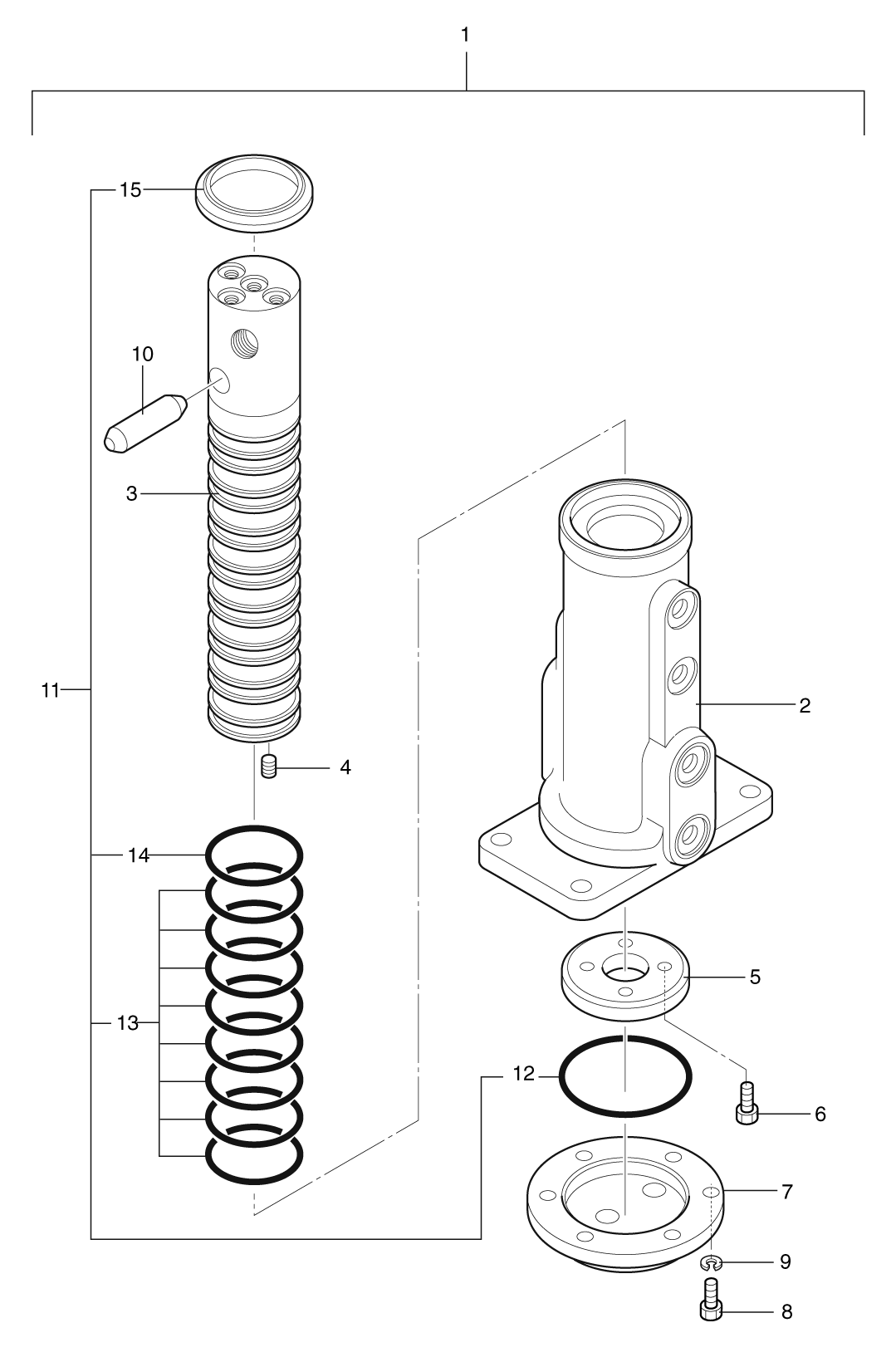

Заводская схема «Свивел соединение» для HITACHI TX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | HBA1-30000 | Соединение свивел в сборе | 1 |
| 2 | HBA1-30001 | Гидроцилиндр | 1 |
| 3 | HBA1-30002-1 | Ротор | 1 |
| 4 | 0545-04000-h | Пробка | 1 |
| 5 | 8822-017004 | Шайба труст | 1 |
| 6 | M341020 | Болт | 4 |
| 7 | 8822-017003 | Колпачок | 1 |
| 8 | J900825 | Болт | 6 |
| 9 | A590908 | Пружинная шайба | 6 |
| 10 | HBA1-30003-1 | Установочный штифт | 1 |
| 11 | HCA1-30100 | Манжета в сборе | 1 |
| 12 | A811100 | Уплотнительное кольцо | 1 |
| 13 | NK27-89001 | Уплотнение | 8 |
| 14 | 4098435 | Уплотнительное кольцо | 1 |
| 15 | 0493-80094-d | Пылезащитное уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
