Верхний рама трубопроводы(3) — HITACHI TX40UR-3

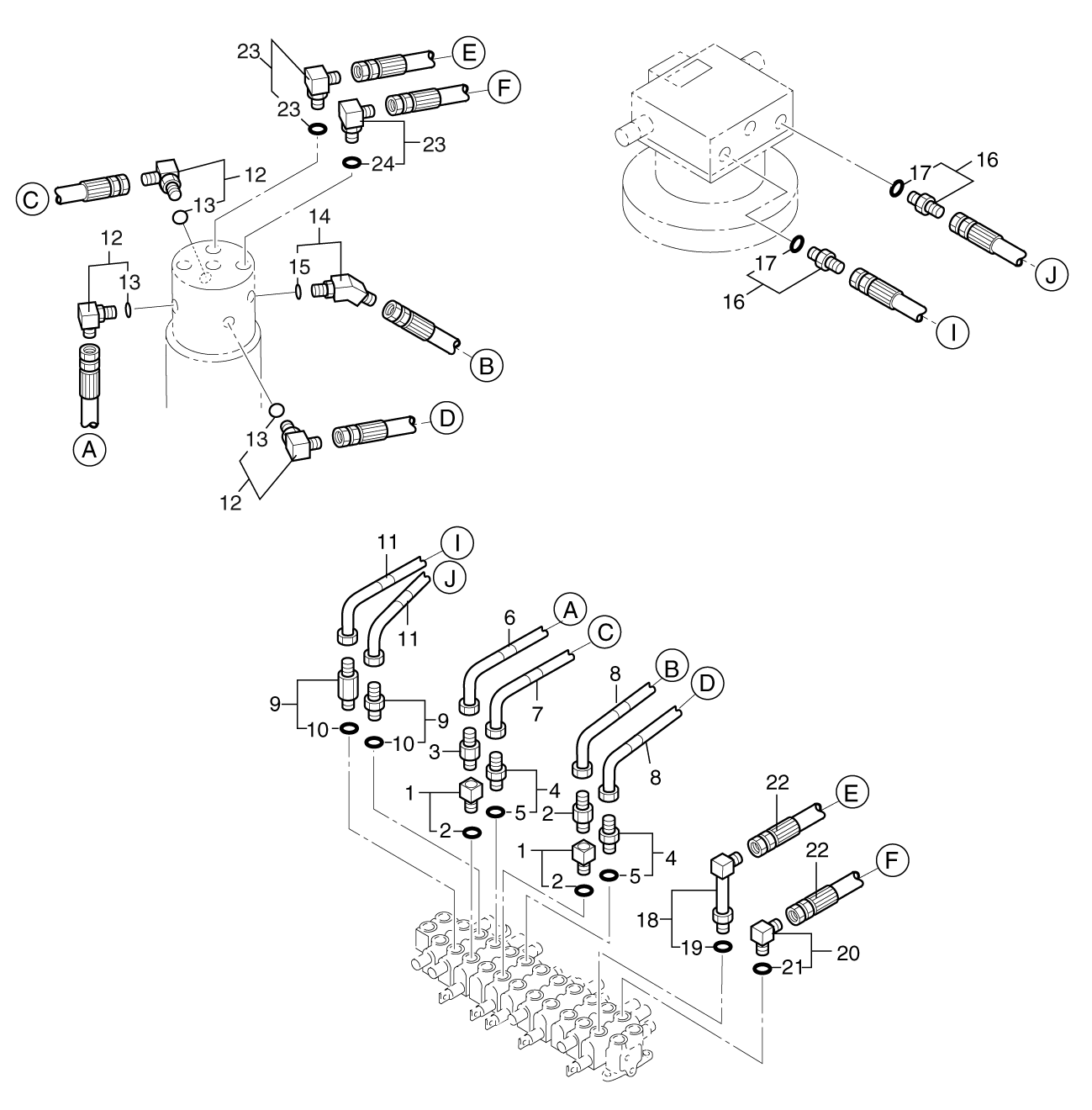

Заводская схема «Верхний рама трубопроводы(3)» для HITACHI TX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 0604-06006-x | Разъём | 2 |
| 2 | 4509180 | Уплотнительное кольцо | 1 |
| 3 | 0580-06006-x | Разъём | 2 |
| 4 | 0600-06006-x | Ниппель, шланг | 2 |
| 5 | 4509180 | Уплотнительное кольцо | 1 |
| 6 | 0794-06040-o | Шланг(A) | 1 |
| 7 | 0794-06055-o | Шланг(C) | 1 |
| 8 | 0794-06070-o | Шланг(B, D) | 2 |
| 9 | C255-00002 | Разъём | 2 |
| 10 | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 0794-06055-o | Шланг(I, J) | 2 |
| 12 | 0602-06006-x | Угловой штуцер | 3 |
| 13 | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 0601-06006-x | Угловой штуцер | 1 |
| 15 | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 0600-06006-x | Разъём | 2 |
| 17 | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 0603-06004-x | Угловой штуцер | 1 |
| 19 | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 0602-06004-x | Угловой штуцер | 1 |
| 21 | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 0778-04080-o | Шланг(E, F) | 2 |
| 23 | 0601-04004-x | Угловой штуцер | 2 |
| 24 | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
