Навес — HITACHI TX40UR-3

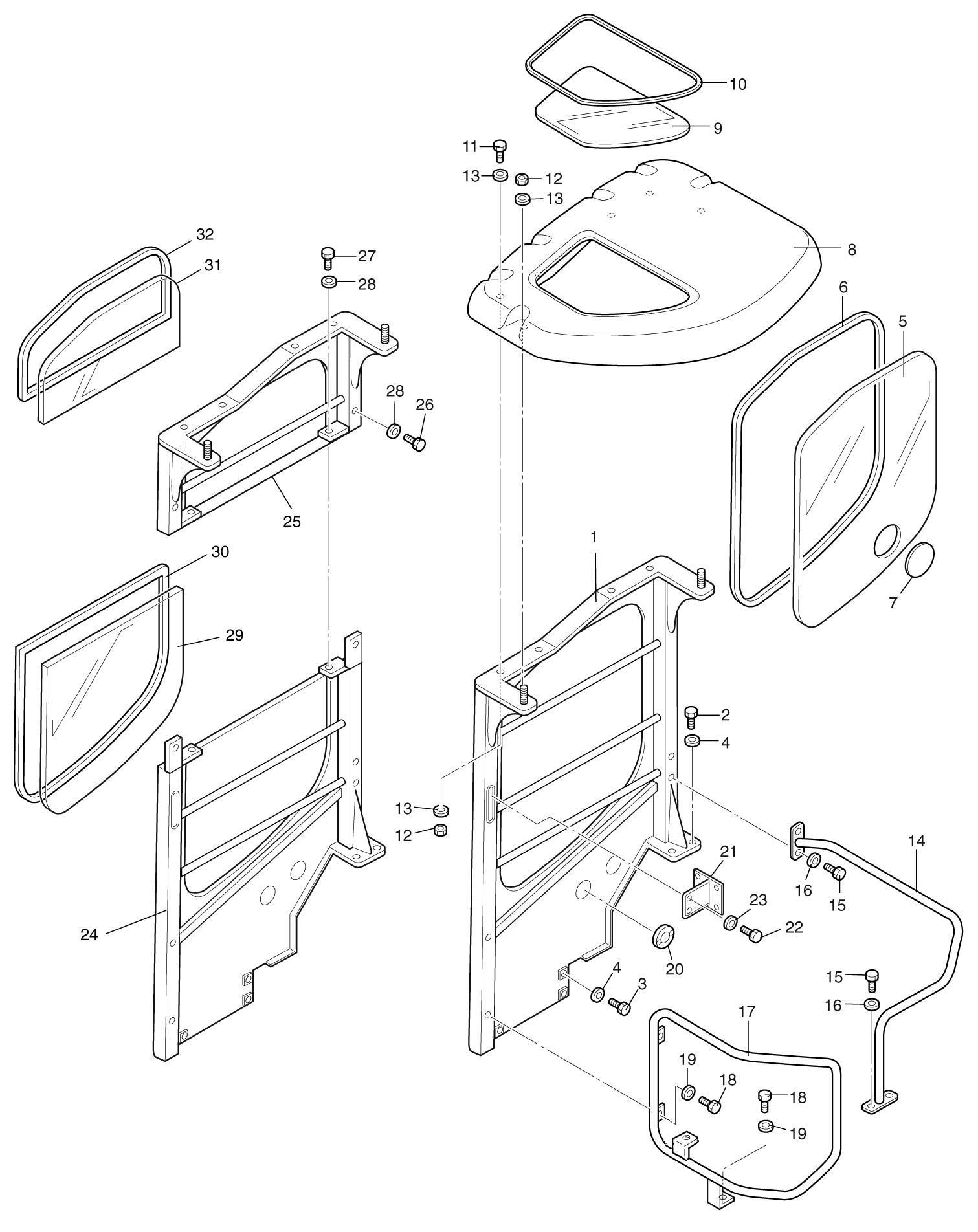

Заводская схема «Навес» для HITACHI TX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | NCU2-54100 | Рама | 1 |
| 2 | J901230 | Болт | 4 |
| 3 | J901225 | Болт | 2 |
| 4 | J222010 | Шайба | 6 |
| 5 | C252-50001 | Пластина | 1 |
| 6 | BK-9148-t2.3 | Резиновая прокладка | 1 |
| 7 | C252-50002 | Уплотнительная втулка | 1 |
| 8 | NCU2-55001-1 | Рооф | 1 |
| 9 | NCU2-55002-1 | Пластина | 1 |
| 10 | MBU2-61003 | Резиновая прокладка | 1 |
| 11 | J901045 | Болт | 4 |
| 12 | J950010 | Гайка | 6 |
| 13 | J217083 | Шайба | 10 |
| 14 | NCU2-61100-1 | Направляющая (правый) | 1 |
| 15 | J901020 | Болт | 4 |
| 16 | J222010 | Шайба | 4 |
| 17 | S062-00175 | Защитный кожух | 1 |
| 18 | J901020 | Болт | 3 |
| 19 | J222010 | Шайба | 3 |
| 20 | 0800-38032 | Уплотнительная втулка | 2 |
| 21 | C317-00410-A | Кронштейн | 1 |
| 22 | J901016 | Болт | 2 |
| 23 | J222010 | Шайба | 2 |
| 24 | NCU9-21100-1 | Рама (A) | 1 |
| 25 | NCU9-21200 | Рама (B) | 1 |
| 26 | J901225 | Болт | 2 |
| 27 | J901235 | Болт | 2 |
| 28 | 449490 | Шайба | 4 |
| 29 | NCU9-21001 | Пластина | 1 |
| 30 | BK-9148-t2.3 | Резиновая прокладка | 1 |
| 31 | NCU9-21001 | Пластина | 1 |
| 32 | BK-9148-t2.3 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
