Верхний рама трубопроводы(5) — HITACHI TX40UR-3

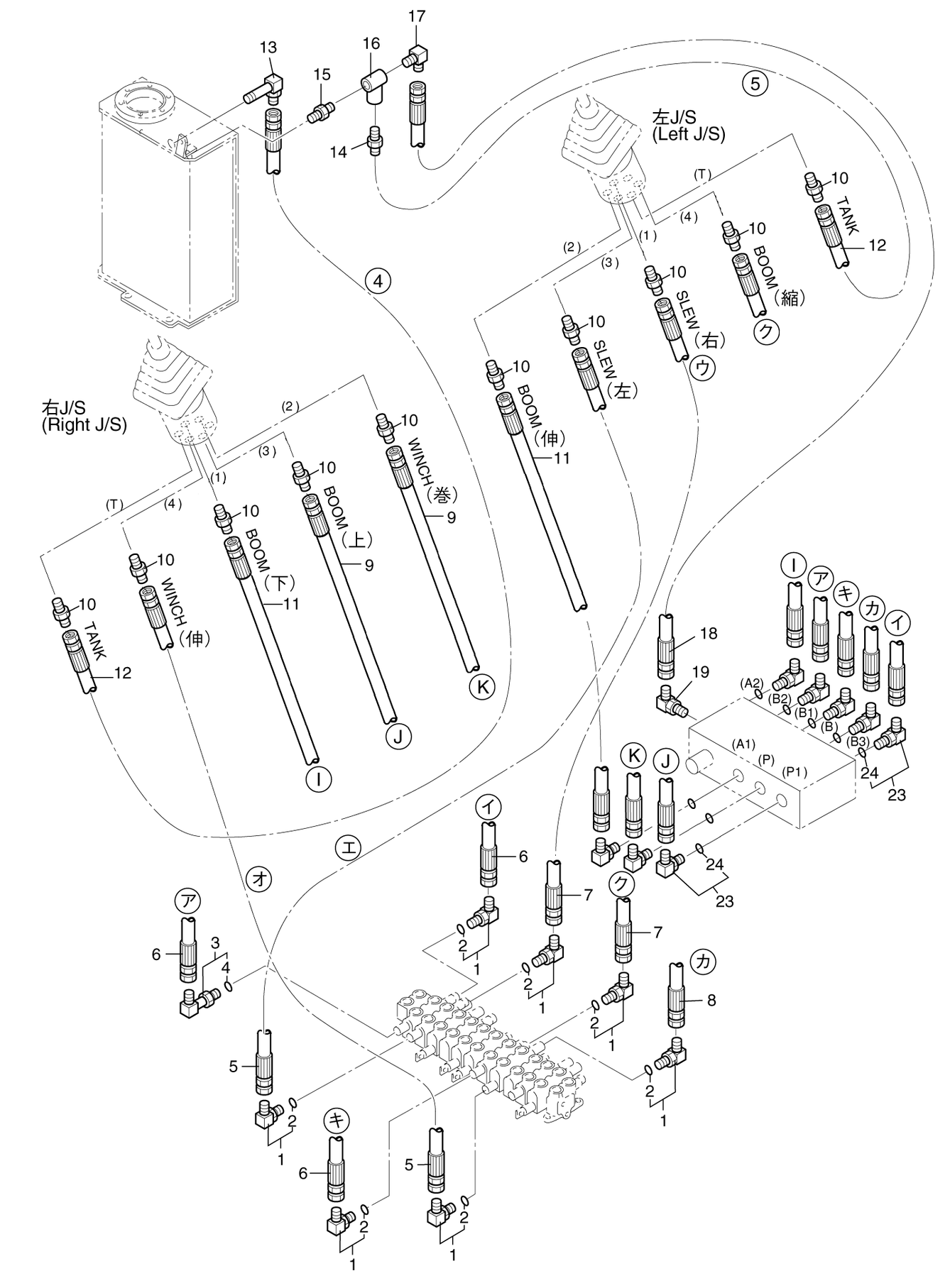

Заводская схема «Верхний рама трубопроводы(5)» для HITACHI TX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 0602-04004-x | Угловой штуцер | 7 |
| 2 | 957366 | Уплотнительное кольцо | 1 |
| 3 | 0603-04004-x | Угловой штуцер | 1 |
| 4 | 957366 | Уплотнительное кольцо | 1 |
| 5 | 0823-04070-0 | Шланг | 2 |
| 6 | 0791-04100-0 | Шланг | 3 |
| 7 | 0823-04095-0 | Шланг | 2 |
| 8 | 0791-04050-0 | Шланг | 1 |
| 9 | 0823-04165-0 | Шланг | 2 |
| 10 | 0627-04004-X | Разъём | 10 |
| 11 | 0823-04140 | Шланг | 2 |
| 12 | 0823-04290-0 | Шланг(4, 5) | 2 |
| 13 | 0584-04004-x | Угловой штуцер | 1 |
| 14 | 0580-04004-x | Разъём | 1 |
| 15 | 0564-04004-L | Ниппель | 1 |
| 16 | 0568-04004-L | Тройник | 1 |
| 17 | 0582-04004-x | Угловой штуцер | 1 |
| 18 | 0791-04250-0 | Шланг | 1 |
| 19 | 0602-08004-x | Угловой штуцер | 1 |
| 20 | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 0781-04070-0 | Шланг | 2 |
| 22 | 0573-04004-0 | Унион | 4 |
| 23 | 0602-04004-x | Угловой штуцер | 8 |
| 24 | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
