Гусеничная рама (2) — HITACHI TX40UR-3

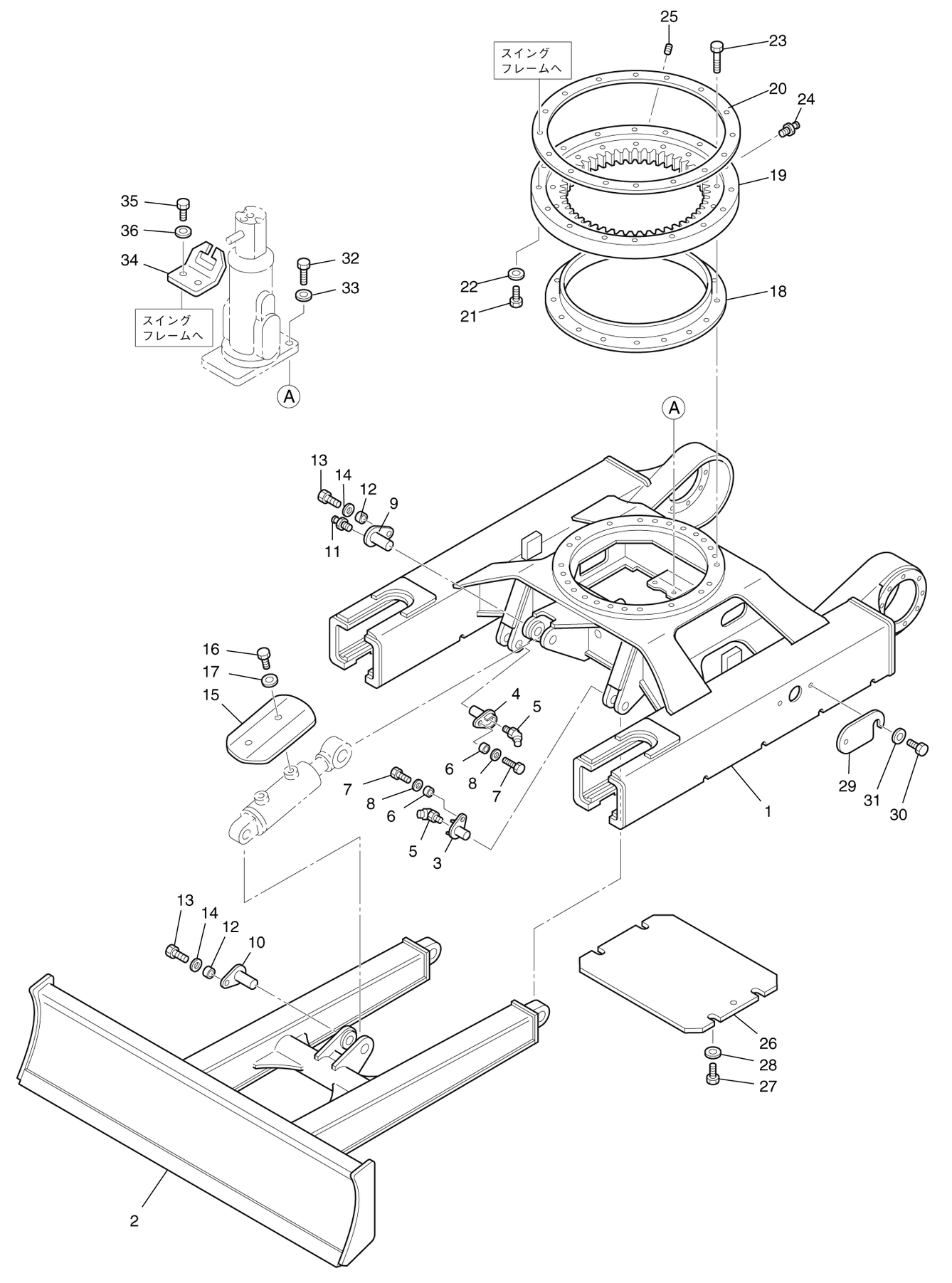

Заводская схема «Гусеничная рама (2)» для HITACHI TX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | C311-100000 | Трукк рама | 1 |
| 2 | NAR1-20000-01 | Отвал | 1 |
| 3 | MBC3-60200 | Палец (левый) | 1 |
| 4 | MBC3-60100 | Палец (правый) | 1 |
| 5 | 0542-02000-f | Ниппель смазка | 2 |
| 6 | MBC3-00001-1 | Втулка | 2 |
| 7 | J921225 | Болт | 2 |
| 8 | NK30-060104 | Шайба | 2 |
| 9 | MBC3-60300 | Палец | 1 |
| 10 | MBC3-60400 | Палец | 1 |
| 11 | 0540-02000-f | Ниппель смазка | 1 |
| 12 | MBC3-00001-1 | Втулка | 2 |
| 13 | J921225 | Болт | 2 |
| 14 | KH30-060104 | Шайба | 2 |
| 15 | NCU1-00001 | Защитный кожух | 1 |
| 16 | J921020 | Болт | 2 |
| 17 | J222010 | Шайба | 2 |
| 18 | SB15-010001 | Бусс смазка | 1 |
| 19 | NK30-80002 | Подшипник | 1 |
| 20 | HCA2-00003-1 | Кольцо | 1 |
| 21 | J921270 | Болт | 16 |
| 22 | J222012 | Шайба | 16 |
| 23 | J921265 | Болт | 24 |
| 24 | 0540-02000-f | Ниппель смазка | 1 |
| 25 | 0545-02000-h | Пробка | 1 |
| 26 | 8822-010002 | Крышка | 1 |
| 27 | J921020 | Болт | 4 |
| 28 | J217083 | Шайба | 4 |
| 29 | NOS1-00002-1 | Крышка | 2 |
| 30 | J900816 | Болт | 4 |
| 31 | J222008 | Шайба | 4 |
| 32 | J921230 | Болт | 4 |
| 33 | J222012 | Шайба | 4 |
| 34 | HBA2-00100 | Кронштейн | 1 |
| 35 | J921230 | Болт | 2 |
| 36 | J222012 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
