Дозер гидроцилиндр — HITACHI TX40UR-3

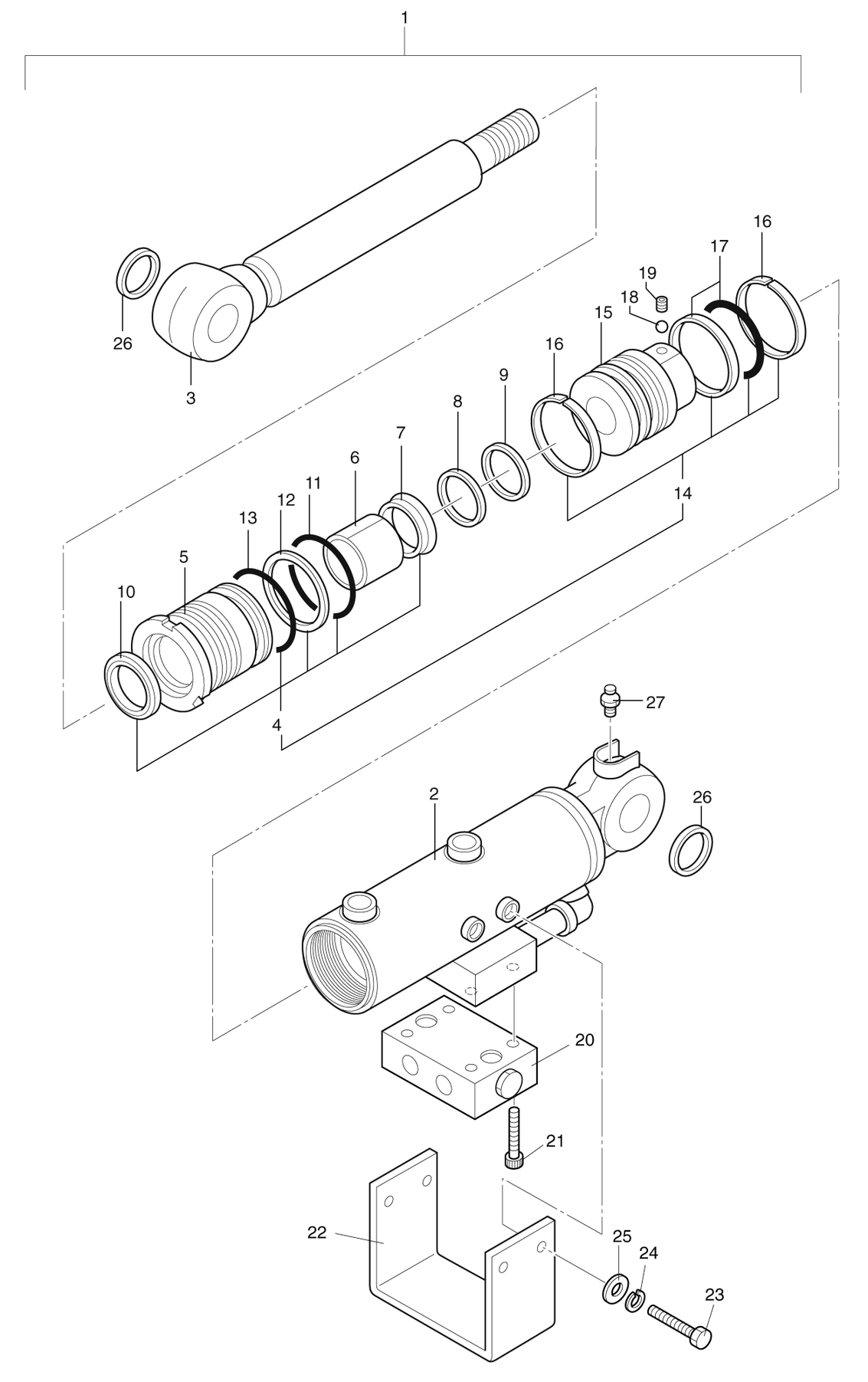

Заводская схема «Дозер гидроцилиндр» для HITACHI TX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | C255-55000 | Гидроцилиндр в сборе | 1 |
| 2 | 60637-35001 | Гидроцилиндр трубка в сборе | 1 |
| 3 | 60622-72502 | Шток поршня в сборе | 1 |
| 4 | 60123-80102Y | Головка гидроцилиндра комп | 1 |
| 5 | 60121-80102 | Головка гидроцилиндра | 1 |
| 6 | 30131-04003 | Втулка | 1 |
| 7 | 30911-04013 | У-ринг | 1 |
| 8 | 30151-04003 | Манжета | 1 |
| 9 | 94721-60201 | Кольцо стопорный | 1 |
| 10 | 30191-40050 | Грязесъёмное кольцо | 1 |
| 11 | 95122-07500 | Уплотнительное кольцо | 1 |
| 12 | 95723-07500 | Кольцо баккуп | 1 |
| 13 | 95122-08000 | Уплотнительное кольцо | 1 |
| 14 | 60223-80102 | Поршень комп | 1 |
| 15 | 60221-80102 | Поршень | 1 |
| 16 | 30181-80013 | Направляющее кольцо | 2 |
| 17 | 30983-80001 | Кольцо уплотнение в сборе | 1 |
| 18 | 96321-03960 | Стальной шарик | 1 |
| 19 | 91511-06080 | Установочный винт | 1 |
| 20 | 65000-04800V | Обратный клапан | 1 |
| 21 | 92702-06500 | Болт с внутренним шестигранником | 4 |
| 22 | 60636-35004 | Крышка | 1 |
| 23 | J921020 | Болт | 4 |
| 24 | A590910 | Пружинная шайба | 4 |
| 25 | J222010 | Шайба | 4 |
| 26 | 60191-40006 | Пылезащитное уплотнение | 4 |
| 27 | 0540-02000-f | Ниппель смазка | 1 |
| 28 | 60571-40001 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
