Рабочий оборудование трубопроводы — HITACHI TX40UR-3

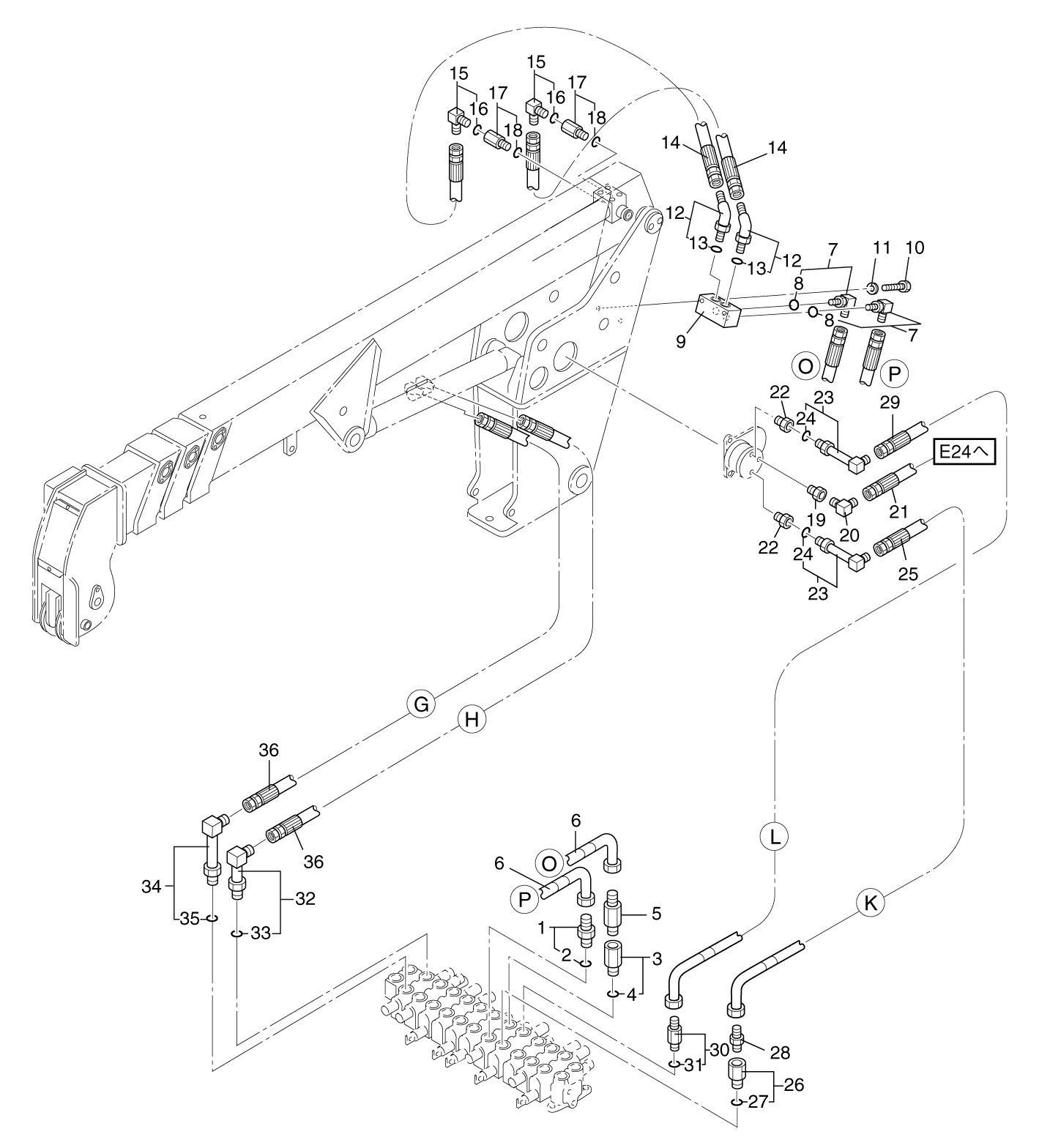

Заводская схема «Рабочий оборудование трубопроводы» для HITACHI TX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 0600-06006-x | Ниппель, шланг | 1 |
| 2 | 4509180 | Уплотнительное кольцо | 1 |
| 3 | 0604-06006-x | Разъём | 1 |
| 4 | 4509180 | Уплотнительное кольцо | 1 |
| 5 | 0580-06006-x | Разъём | 1 |
| 6 | 0794-06220-n | Шланг(O, P) | 2 |
| 7 | 0602-06006-x | Угловой штуцер | 2 |
| 8 | 4509180 | Уплотнительное кольцо | 1 |
| 9 | C255-00003 | Коллектор | 1 |
| 10 | J921060 | Болт | 2 |
| 11 | J222010 | Шайба | 2 |
| 12 | 0601-06006-x | Угловой штуцер | 2 |
| 13 | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 0778-06075-n | Шланг | 2 |
| 15 | 366-719-30000 | Угловой штуцер, свивел | 2 |
| 16 | 4509180 | Уплотнительное кольцо | 2 |
| 17 | 370-009-28940 | Разъём | 2 |
| 18 | 4509180 | Уплотнительное кольцо | 2 |
| 19 | 804-306-20400 | Разъём | 1 |
| 20 | 307-009-29990 | Угловой штуцер | 1 |
| 21 | 0778-04254-n | Шланг(6) | 1 |
| 22 | 804-306-20600 | Разъём | 2 |
| 23 | 307-009-25030 | Угловой штуцер | 2 |
| 24 | 4509180 | Уплотнительное кольцо | 2 |
| 25 | 0794-06240-n | Шланг(K) | 1 |
| 26 | 0604-06006-x | Разъём | 1 |
| 27 | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 0580-06006-x | Разъём | 1 |
| 29 | 0794-06224-n | Шланг(левый) | 1 |
| 30 | 0600-06006-x | Ниппель, шланг | 1 |
| 31 | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 0602-06004-x | Угловой штуцер | 1 |
| 33 | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 0603-06004-x | Угловой штуцер | 1 |
| 35 | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 0778-04220-n | Шланг(G, H) | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
